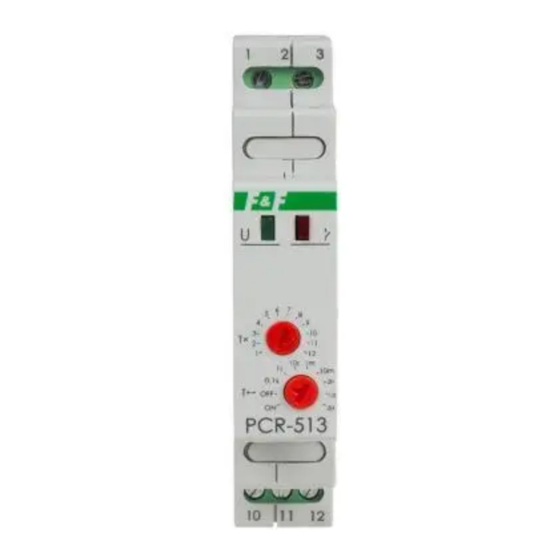

PCR-513
Zeitrelais mit verzögerter
Einschaltung
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck
Das Zeitrelais PCR-513 wird zur Zeitsteuerung in Industrie-
automatisierung Systemen und Hausautomatisierung Systemen
(z. B. Lüftung, Heizung, Beleuchtung, Signalisierung usw.)
verwendet.
Funktion
Betriebsmodus: Einschaltung mit Verzögerung
Nach dem Anlegen der Versorgungsspannung (leuchtet grüne
LED) bleibt der Schaltkontakt in Position 11-10 und die einge-
stellte Betriebszeit läuft ab.
Nach dem die Betriebszeit abgelaufen ist, wechselt der
Schaltkontakt in Position 11-12 (leuchtet rote LED). Eine erneu-
te Ausführung des Relais Betriebsmodus ist nur dann möglich,
nachdem die Versorgungsspannung ausgeschaltet und wieder
eingeschaltet wurde.
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für F&F PCR-513
Inhaltszusammenfassung für F&F PCR-513
- Seite 1 Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas- sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar. Verwendungszweck Das Zeitrelais PCR-513 wird zur Zeitsteuerung in Industrie- automatisierung Systemen und Hausautomatisierung Systemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung usw.) verwendet.
-
Seite 2: Einstellung Der Betriebszeit
Einstellung der Betriebszeit Verwenden Sie den Zeitbereich-Einstellknopf T↔, um einen der ausgewählten Zeitbereiche einzustellen und den Zeiteinstellknopf Tx, um den ausgewählten Wert auf einer Skala von 1 bis 12 einzustellen. Das Produkt dieser Werte beträgt die Dauer der Betriebszeit (z. B. 1 m × 7 = 7 Min.). - 2 -... -
Seite 3: Montage
Zeitbereiche 0,1 Sek.: 0,1÷1,2 Sek. 10 Min.: 10÷120 Min. 1 Sek.: 1÷12 Sek. 2 Std.: 2÷24 Std. 10 Sek.: 1 Tag: 10÷120 Sek. 1÷12 Tag (24÷288 Std.) 1 Min.: 2 Tage: 1÷12 Min. 2÷24 Tage (48÷576 Std.) Wenn die Spannungsversorgung eingeschaltet ist, rastet der Kontakt dauerhaft in Position 11-12 ein. Wenn die Spannungsversorgung eingeschaltet ist, rastet der Kontakt dauerhaft in Position 11-10 ein. Wenn das Relais eingeschaltet ist, reagiert das System nicht auf die Änderung der Zeitbereichseinstellungen. - Seite 4 Anschlussschema 230 V-Version: 1 (N), 3 (L) 24 V-Version: 1 (~/–), 3 (~/+) UNI-Version: 1 (~), 3 (~) Stromversorgung des Relais Eingang – Kontaktversorgung Schaltausgang: Öffner (passiv) Schaltausgang: Schließer (aktiv) - 4 -...
- Seite 5 Technische Daten Versorgung 195÷253 V AC Belastungsstrom (AC-1) (max.) Kontakt separiert 1×NO/NC Betriebszeit (einstellbar) 0,1 Sek.÷576 Std. Verzögerung der Aktivierung <50 ms Signalisierung der Versorgung grüne LED-Leuchte Signalisierung des Kontaktzustandes rote LED-Leuchtea Leistungsaufnahme 0,8 W Anschluss Schraubenklemmen 2,5 mm² Anzugsdrehmoment 0,4 Nm Betriebstemperatur -25÷50°C...
-
Seite 6: Garantie
Garantie F&F-Produkte haben eine 24-monatige Garantie ab dem Kaufdatum. Die Garantie gilt nur bei Vorlage des Kaufnachweises. Nehmen Sie Kontakt zu Ihrem Händler oder wenden Sie sich direkt an uns. EU-Konformitätserklärung F&F Filipowski sp. j. erklärt, dass das Gerät den Anforderungen der Richtlinie 2014/35/EU (Niederspannungsrichtlinie) und der Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit (EMV-Richtlinie) entspricht.
