F&F BIS-411BM-LED Bedienungsanleitung

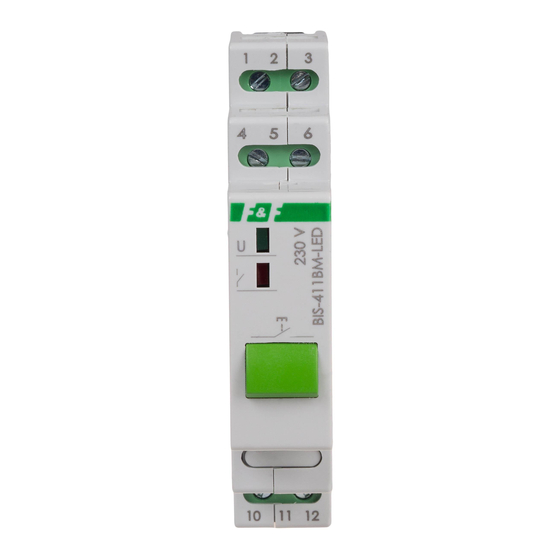

BIS-411BM-LED
Bistabiles Relais
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck
Das elektronische bistabile Impulsrelais BIS-411BM-LED ermö-
glicht das Ein- oder Ausschalten der Beleuchtung oder eines
anderen Geräts von mehreren verschiedenen Punkten aus über
parallel geschaltete Druckschalter (Klingeltaster).
Der Taster am Gehäuse ermöglicht die direkte Steuerung der
Schaltung ohne Auslösen externer Taster.
Funktion
Das Einschalten des Empfängers erfolgt nach einem Stromimpuls,
der durch das Drücken eines beliebigen, an das Relais angeschlos-
senen Drucktasters ausgelöst wird. Nach dem nächsten Impuls
wird der Empfänger ausgeschaltet. Das Relais verfügt über eine
„Speicher"- Funktion der Kontaktposition, d.h. beim erneuten
Einschalten nach Stromausfall wird der Zustand des Relais, der
zum Zeitpunkt des Ausschaltens bestand, wiederhergestellt. Der
Taster am Gehäuse hat genau die gleiche Funktion wie der exter-
ne Taster, der an den Klemmen des Geräts angeschlossen ist.
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
- 1 -
