F&F PCU-520 Bedienungsanleitung

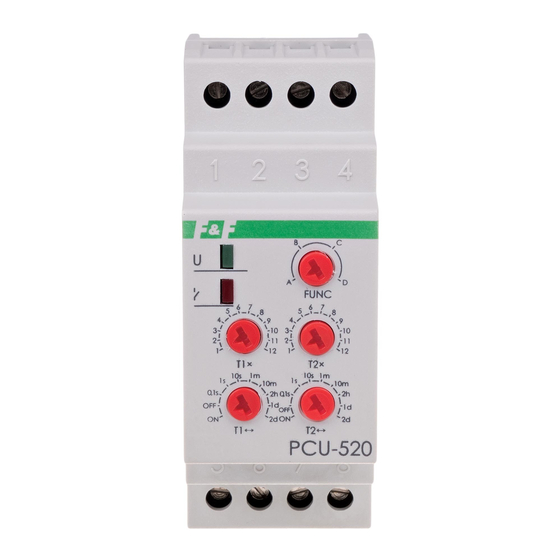

PCU-520
Zeitrelais,
2-Timer
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck
Das Zeitrelais wird zur Zeitsteuerung in Industrie- und Haus-
automationssystemen (z.B. Lüftung, Heizung, Beleuchtung, Sig-
nalisierung usw.) verwendet.
Die Einstellung von zwei unabhängigen Zeiten: Betriebszeit
(„t1") und Pausenzeit („t2").
Funktion
Verzögerte Ausschaltung (A)
Bei einem Stromausfall bleiben die Relais in der Aus-Position
(Kontakte in den Positionen 1-5 und 2-8, LED-Anzeigen aus).
Die Spannungsversorgung (grüne LED leuchtet) schaltet die
Relais (Kontakte 1-6 und 2-7, rote LED leuchtet) für die Zeit
„t₁" ein. Nach Ablauf der Zeit „t₁" schalten die Relais für die
Zeit „t₂" ein (Kontakte in den Positionen 1-5 und 2-8, rote LED
aus) und danach schalten die Relais dauerhaft ein (Kontakte
in den Positionen 1-6 und 2-7, rote LED leuchtet). Das
Wiedereinschalten des Arbeitszyklus erfordert das Trennen und
Wiedereinschalten der Versorgungsspannung. Nach Ablauf der
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
230 V
- 1 -
