F&F PZ-829 RC Montage

PZ-829 RC
Füllstandsüberwachung
Relais, zwei Stände
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschrott aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschäft abgegeben werden.
Elektroschrott, der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck

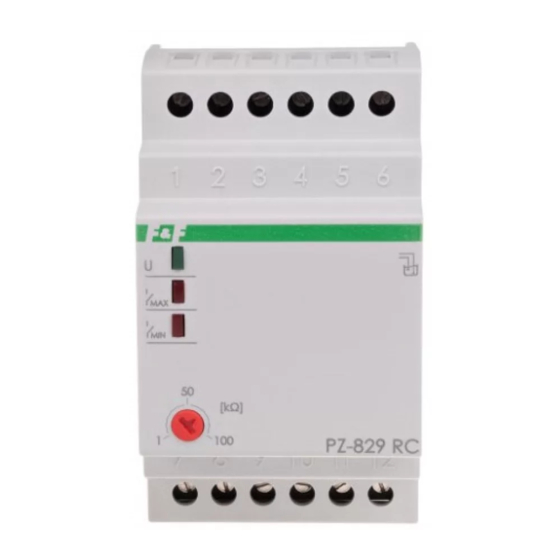

Das Relais PZ-829 RC wird verwendet, um das Vorhandensein
von elektrisch leitfähigen Flüssigkeiten auf dem Niveau der in-
stallierten Sonde zu erkennen. Mit diesen Relais ist es möglich,
die Mindestwerte und Höchstwerte der kontrollierten Flüssigkeit
in dem vom Benutzer festgelegten Bereich zu halten.
Funktion
Nachdem der Flüssigkeitsstand auf MIN abgesunken ist (d.h. of-
fene Elektroden MIN und COM), der Schaltkontakt MIN wird auf
Position 11-12 geschaltet; der Schaltkontakt MAX bleibt in der
Position 8-9. Nach Erreichen des Zustands MAX (d.h. geschlos-
sene Elektroden MAX und COM) der Relais-Schaltkontakt MIN
wird auf Position 11-10 und der Schaltkontakt MAX auf Position
8-7 geschaltet.
Die Elektroden-Sonde wird mit einem Kabel mit einem
Aderdurchmesser von bis zu 1 mm² und einer maxima-
len Länge von 100 m angeschlossen.
