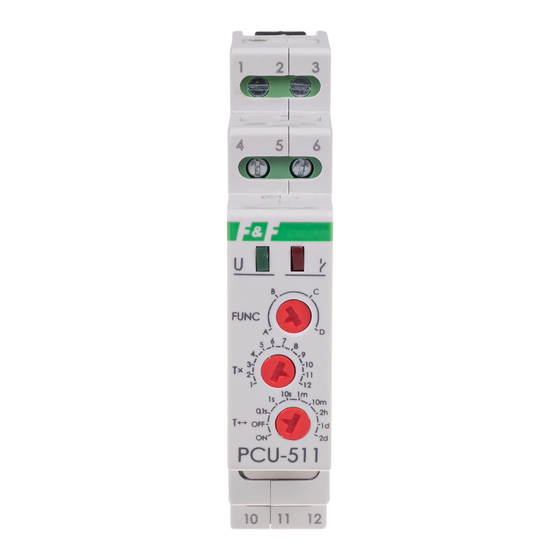

PCU-511 DUO
Zeitrelais,
universell
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck
Das Zeitrelais wird zur Zeitsteuerung in Industrie- und Haus-
automationssystemen (z.B. Lüftung, Heizung, Beleuchtung, Sig-
nalisierung usw.) verwendet.
Funktion
Verzögerte Ausschaltung (A)
Bis zum Einschalten des Relais bleibt der Kontakt ausgeschaltet
(geschlossene Klemme 11-10).
Nach dem Anlegen der Versorgungsspannung (grüne LED leuch-
tet) wird der Kontakt eingeschaltet (geschlossene Klemme 11-12)
und die eingestellte Betriebszeit „t" wird runtergezählt (rote LED
leuchtet). Nachdem die Zeit „t" abgelaufen ist, kehrt der Kontakt
auf die ausgeschaltete Position zurück (geschlossene Klemme
11-10). Die erneute Ausführung des Relais-Betriebsmodus ist
nur dann möglich, nachdem die Versorgungsspannung ausge-
schaltet und wieder eingeschaltet wird.
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
- 1 -
Werbung
Verwandte Anleitungen für F&F PCU-511 DUO
Inhaltszusammenfassung für F&F PCU-511 DUO
- Seite 1 F&F Filipowski sp. j. Konstantynowska 79/81, 95-200 Pabianice, POLEN Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71 www.fif.com.pl; E-Mail: biuro@fif.com.pl PCU-511 DUO Zeitrelais, universell Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf...
- Seite 2 Verzögerte Einschaltung (B) Vor und nach dem Anlegen der Versorgungsspannung (grüne LED leuchtet) bleibt der Kontakt ausgeschaltet (geschlosse- ne Klemme 11-10) und die eingestellte Betriebszeit „t” wird runtergezählt. Nachdem die Zeit „t” abgelaufen ist, wird der Kontakt umge- schaltet und die Klemme 11-12 geschlossen (rote LED leuchtet). Die erneute Ausführung des Relais-Betriebsmodus ist nur dann möglich, nachdem die Versorgungsspannung ausgeschaltet und wieder eingeschaltet wird.
- Seite 3 Wenn das Relais eingeschaltet ist, reagiert das System nicht auf Änderungen der Einstellungen des Zeitbereiches und des Betriebsmodus. Die Arbeit mit dem neu eingestellten Zeitbereich und Betriebsmodus ist nach Aus- und Wiedereinschalten der Stromversorgung möglich. Wenn das Relais im eingestellten Zeitbereich einge- schaltet wird, ist es möglich, die Zeit im Bereich des Zeiteinstellwerts 1÷12 stufenlos einzustellen.
-
Seite 4: Einstellung Der Betriebszeit
Einstellung der Betriebszeit Verwenden Sie den Zeitbereich-Einstellknopf T↔, um einen der ausgewählten Zeitbereiche einzustellen und den Zeitein- stellknopf T×, um den ausgewählten Wert auf einer Skala von 1 bis 12 einzustellen. Das Produkt dieser Werte beträgt die Dauer der Betriebszeit (z. B. 1 m × 7 = 7 Min.). Einstellung der Betriebsmodus Verwenden Sie den Einstellknopf der Betriebsfunktionen ����, um eine der Funktionen einzustellen (z. - Seite 5 Schließen Sie nur eine der ausgewählten Spannungen 4. Schließen Sie den Stromkreise des zu schaltenden Empfängers in Reihe an die Klemmen 11-12 an. Schaltplan version 230 V - 5 -...
- Seite 6 version 24 V Beschreibung der Ausgänge - 6 -...
- Seite 7 Stromversorgung 230 V Stromversorgung 24 V Öffner Kontakt NC (passiv) gemeinsamer Kontakt COM Schließer Kontakt NO (aktiv) Technische Daten Stromversorgung 195÷253 V AC 21÷27 V AC/DC Belastungsstrom (AC-1) (max.) Kontakt separiert 1×NO/NC Betriebszeit (einstellbar) 0,1 s÷576 h Verzögerung der Aktivierung <50 mSek Signalisierung der Versorgung grüne LED-Leuchte...
-
Seite 8: Garantie
Garantie F&F-Produkte haben eine 24-monatige Garantie ab dem Kaufdatum. Die Garantie gilt nur bei Vorlage des Kaufnachweises. Nehmen Sie Kontakt zu Ihrem Händler oder wenden Sie sich direkt an uns. EU-Konformitätserklärung F&F Filipowski sp. j. erklärt, dass das Gerät den Anforderungen der Richtlinie 2014/35/EU (Niederspannungsrichtlinie) und der Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit (EMV-Richtlinie) entspricht.
