Einstellung der Betriebszeit

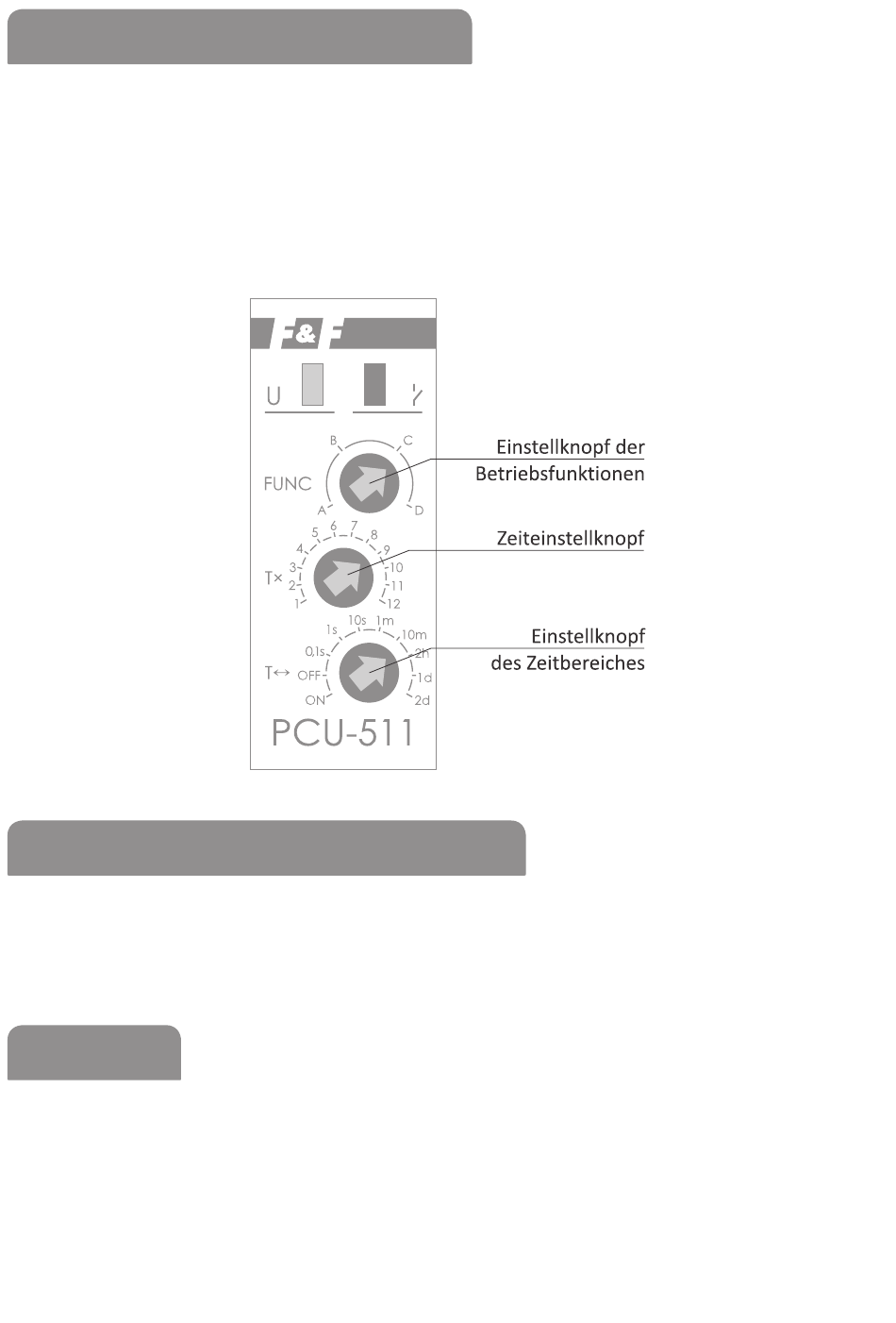

Verwenden Sie den Zeitbereich-Einstellknopf T↔, um einen
der ausgewählten Zeitbereiche einzustellen und den Zeitein-
stellknopf T×, um den ausgewählten Wert auf einer Skala von 1
bis 12 einzustellen. Das Produkt dieser Werte beträgt die Dauer
der Betriebszeit (z. B. 1 m × 7 = 7 Min.).
Einstellung der Betriebsmodus
Verwenden Sie den Einstellknopf der Betriebsfunktionen ����,
um eine der Funktionen einzustellen (z. B. Funktion A – verzö-
gerte Abschaltung).
Montage
1. Trennen Sie den Stromversorgungskreis.
2. Montieren Sie das Relais auf Schiene im Schaltkasten.
3. Schließen Sie die Stromkabel gemäß Schaltplan entsprechend
der Markierungen an: 230 V an die Klemmen 1-3 oder 24 V an
die Klemmen 4-3.
- 4 -
