Montage

1. Schalten Sie die Sicherung des Stromkreises ab.
2. Montieren Sie das Relais auf einer Schiene im Schaltkasten.
3. Schließen Sie die Stromleitungen an die Klemmen 1-3 entspre-
chend der gewählten Relais-Steueroption (Steuerimpuls L oder N)
an.
4. Schließen Sie die parallel geschalteten Schalter an die Klemme 6
und an die Leitung an, die an die Klemme 3 angeschlossen ist.
5. Schließen Sie den gesteuerten Empfänger in Reihe an die Klemmen
11-12 an.

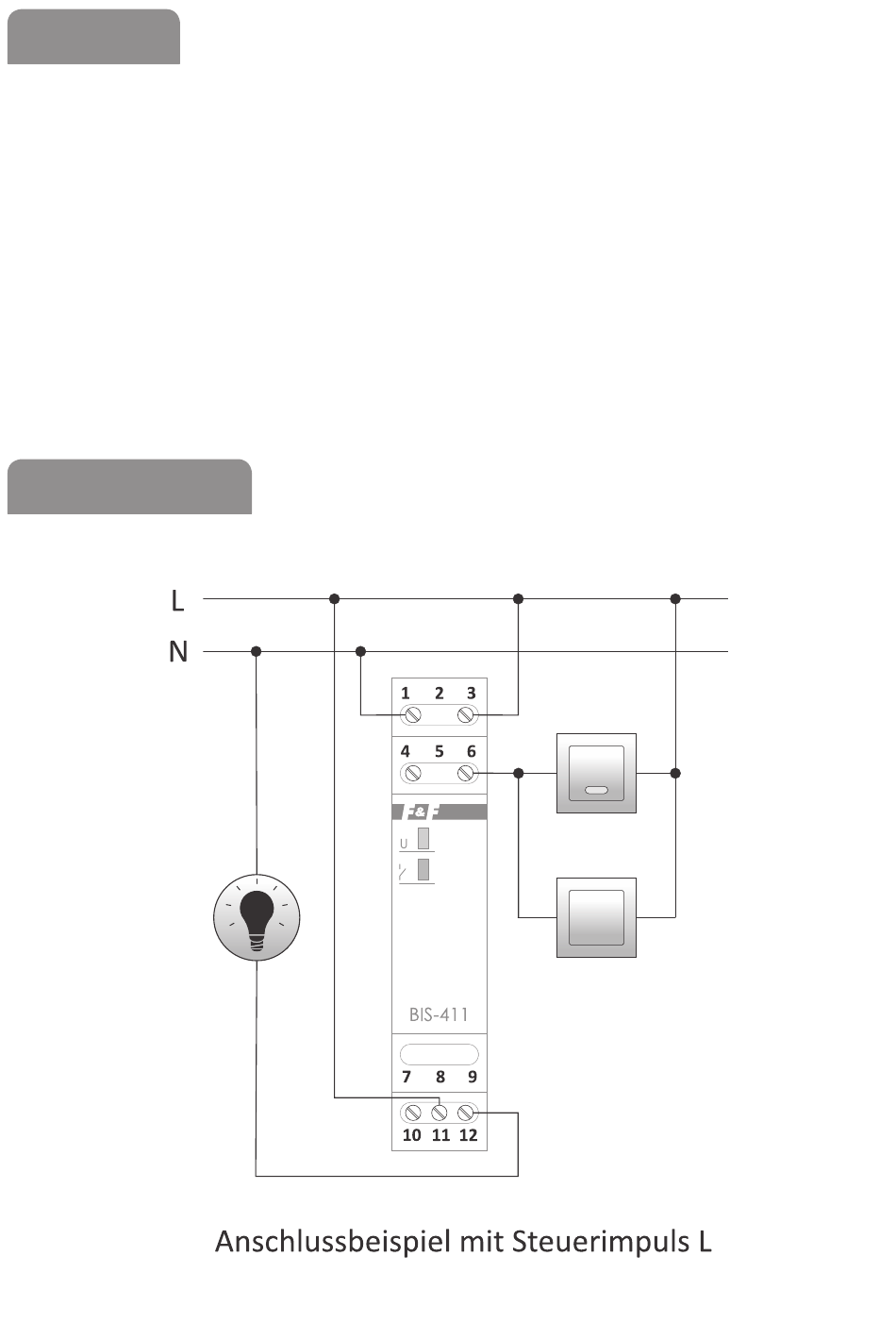

Anschlußplan
