PCS-516 DUO
Zeitrelais
mit 10 Funktionen
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck
Das Zeitrelais PCS-516 DUO wird zur Zeitsteuerung in
Industrieautomatisierung Systemen und Hausautomatisierung
Systemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung
usw.) verwendet.

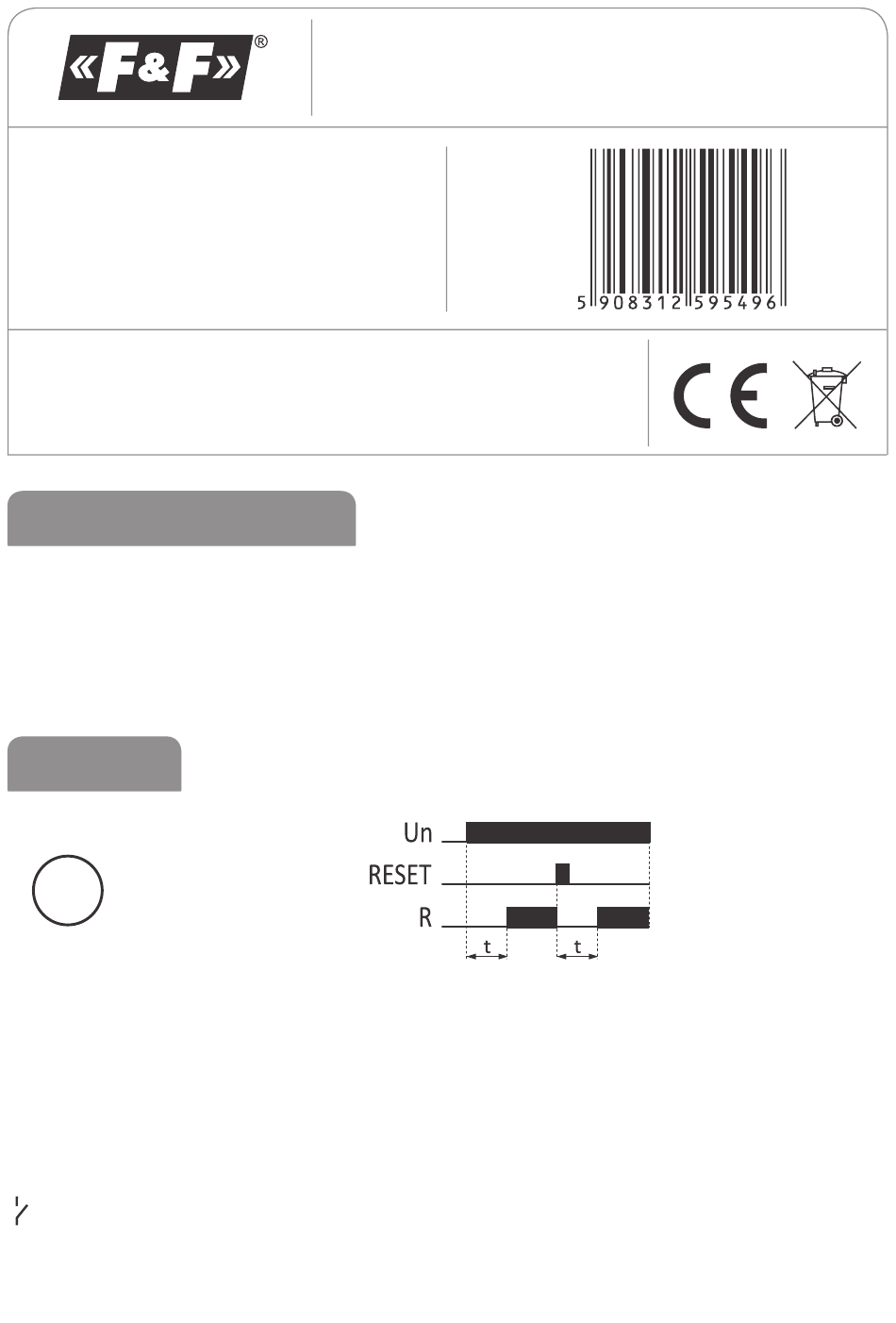

Funktion
A
A. Einschaltung mit Verzögerung
Nach der Zuschaltung der Versorgungsspannung (grüne LED U
leuchtet auf), bleibt der Kontakt in der Position 11-10 und die
eingestellte Betriebszeit t wird gemessen. Danach erfolgt die
Umschaltung des Relaiskontaktes in die Position 11-12 (rote LED
leuchtet auf ). Die erneute Einleitung des Betriebsmodus des
Relais ist nach der Abschaltung der Versorgungsspannung und
ihrer erneuten Zuschaltung möglich.
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für F&F PCS-516 DUO
Inhaltszusammenfassung für F&F PCS-516 DUO
- Seite 1 Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas- sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar. Verwendungszweck Das Zeitrelais PCS-516 DUO wird zur Zeitsteuerung in Industrieautomatisierung Systemen und Hausautomatisierung Systemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung usw.) verwendet.
- Seite 2 B. Abschaltung mit Verzögerung Bis zur Relaisschaltung, bleibt der Kontakt in der Position 11- 10. Nach der Zuschaltung der Versorgungsspannung (grüne LED U leuchtet auf) erfolgt die Umschaltung des Relaiskontaktes in die Position 11-12 und die eingestellte Betriebszeit t wird gemessen (rote LED leuchtet auf).
- Seite 3 Die Erzeugung des Impulses 0,5 Sek. nach der vorgegebenen Zeit Die Erzeugung eines einzelnen Impulses mit der Zeit t und der Vorderflanke des �����-Signals. Während der Zeitmessung re- agiert das System auf keine �����-Impulse. Die Erzeugung eines einzelnen Impulses mit der Zeit t und der Rückflanke des �����-Signals.
- Seite 4 �����-Signal während der Zeitmessung verlängert den Zyklus um die Zeit t mit der Rückflanke. Die Erzeugung des einzelnen Impulses 0,5 Sek. nach der Zeit t mit der ausgelösten Rückflanke des �����-Signals. Die Pause in der Zeit t in der Einschaltung des Kontakts wird mit der Vorderflanke des �����-Signals verursacht.
-
Seite 5: Einstellung Der Betriebszeit

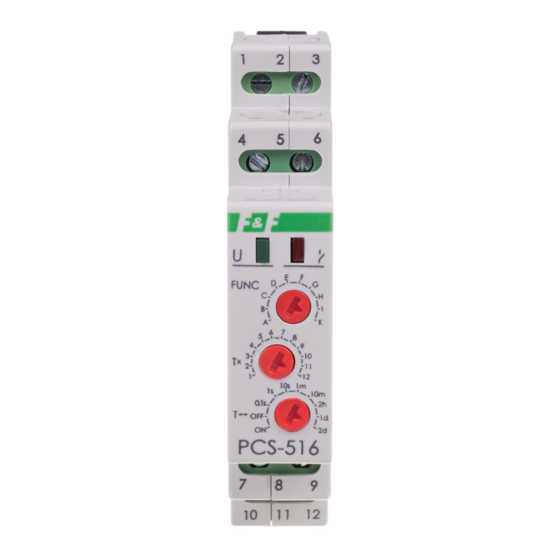

Die Einstellung des Zeitbereichsschalters in der Position: » ON bei der eingeschalteten Versorgungsspannung bewirkt konstante Relaiseinschaltung in der Position 11-12; » OFF bei der eingeschalteten Versorgungsspannung bewirkt konstante Relaiseinschaltung in der Position 11-10. Einstellung der Betriebszeit Verwenden Sie den Zeitbereich-Einstellknopf T↔, um einen der ausgewählten Zeitbereiche einzustellen und den Zeiteinstellknopf Tx, um den ausgewählten Wert auf einer Skala von 1 bis 12 einzustellen. -
Seite 6: Einstellung Der Betriebsmodus
Einstellung der Betriebsmodus Verwenden Sie den Einstellknopf der Betriebsfunktionen FUNC, um eine der Funktionen einzustellen (z. B. Funktion A – verzö- gerte Abschaltung). Wenn das Relais eingeschaltet ist, reagiert das System nicht auf Änderungen der Einstellungen des Zeitbereiches und des Betriebsmodus. Die Arbeit mit dem neu eingestellten Zeitbereich und Betriebsmodus ist nach Aus- und Wiedereinschalten der Stromversorgung möglich. -
Seite 7: Montage
Montage 1. Schalten Sie die Stromversorgung ab. 2. Montieren Sie das Relais auf einer Schiene im Schaltkasten. 3. Schließen Sie die Stromkabel nach dem Schema an: 230 V an die Klemmen 1-3 und 24 V an die Klemmen 1-6. Schließen Sie nur eine der gewählten Spannungen an! 4. - Seite 8 Beschreibung der Ausgänge - 8 -...
- Seite 9 Stromversorgung des Relais 230 V Stromversorgung des Relais 24 V Eingang – Steuersignal ����� Eingang – Steuersignal ����� Eingang – Kontaktversorgung ��� Schaltausgang: Öffner (passiv) Schaltausgang: Schließer (aktiv) Technische Daten Versorgung 195÷253 V AC 21÷27 V AC/DC Belastungsstrom (AC-1) (max.) Kontakt separiert 1×NO/NC Betriebszeit (einstellbar)
-
Seite 10: Garantie
Garantie F&F-Produkte haben eine 24-monatige Garantie ab dem Kaufdatum. Die Garantie gilt nur bei Vorlage des Kaufnachweises. Nehmen Sie Kontakt zu Ihrem Händler oder wenden Sie sich direkt an uns. EU-Konformitätserklärung F&F Filipowski sp. j. erklärt, dass das Gerät den Anforderungen der Richtlinie 2014/35/EU (Niederspannungsrichtlinie) und der Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit (EMV-Richtlinie) entspricht.
