Beschaltungsbeispiele
Stromausgänge

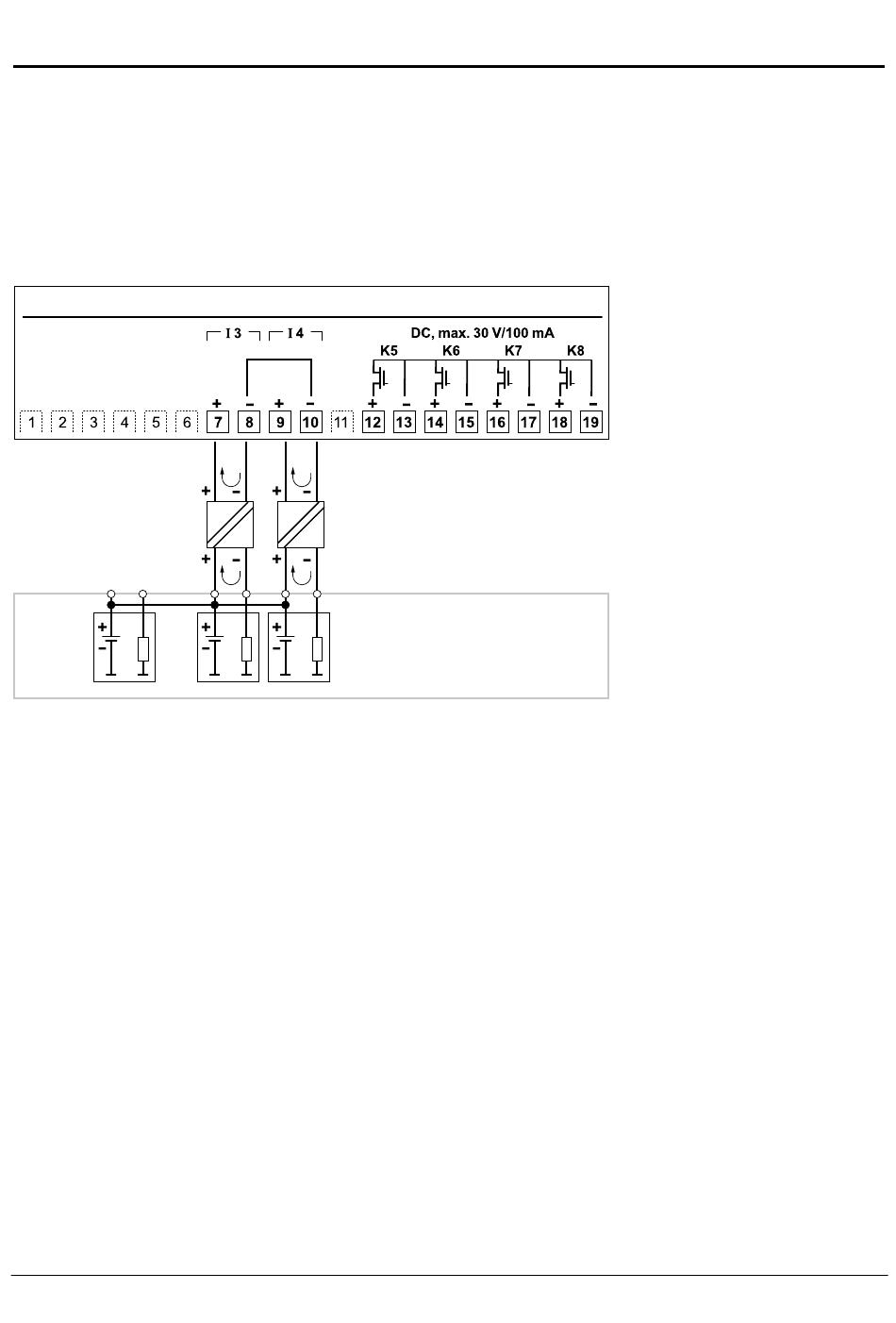

Beschaltungsbeispiel 3
(zwei Ausgänge: speisende SPS mit gemeinsamem Pluspol)
Stromausgänge I3 und I4 (zwei passive Speisetrenner)
evtl. weiteres Gerät
Hinweise:
• Die Stromausgänge des Moduls sind passiv
und müssen gespeist werden
• Polung beachten
• Bei Beschaltung beachten:
Die Minuspole des Moduls OUT 3400(X)-071 sind
intern verbunden.
0 (4) ... 20 mA
passive Speisetrenner
0 (4) ... 20 mA
1)
