Grenzwert, Hysterese, Kontakttyp

Parametrierung/Modul OUT/Schaltkontakte/Verwendung
Hinweis: Funktionskontrolle (HOLD) aktiv
Menü Display
Grenzwertkontakt K5 (Spezialist)
Messgröße
Grenzwert
Hysterese
Wirkrichtung
Kontakttyp
Einschaltverzögerung
Zurück

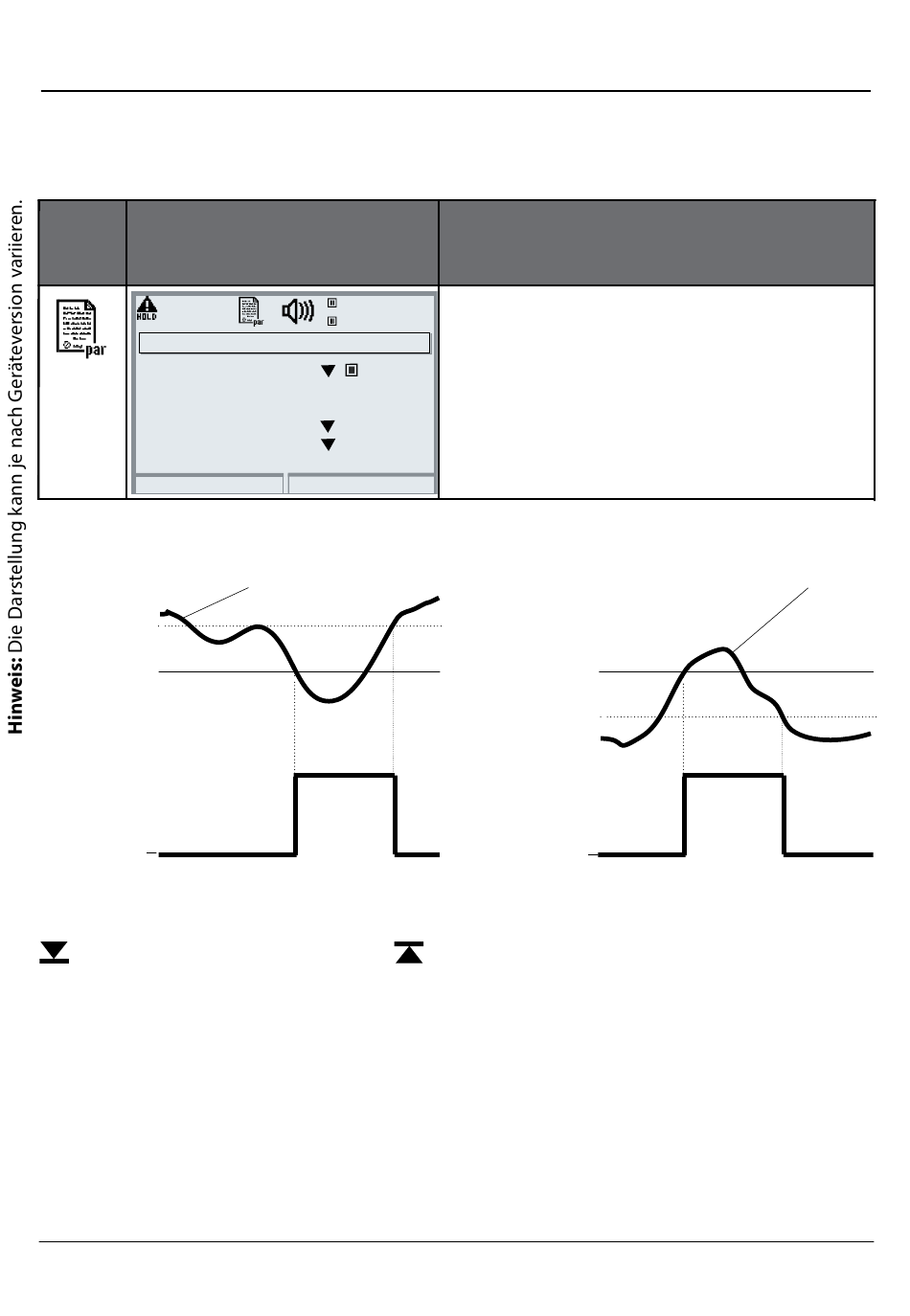

Wirkrichtung "Minimum":

Hysterese +
Grenzwert
1
Kontakt
0
Symbole in der Messwertanzeige
: Grenzwert unterschritten
Hysterese
Toleranzbereich um den Grenzwert, in dem noch kein Schaltvorgang ausgelöst
wird. Dient dazu, ein sinnvolles Schaltverhalten am Ausgang zu erzielen
und kleine Schwankungen der Messgröße auszublenden (Abb.)
Kontakttyp
Legt fest, ob der aktive Kontakt geschlossen (Arbeit N/O) oder geöffnet ist
(Ruhe N/C).
7.00 pH
19.2°C
pH
+ 04.00 pH
+ 0.010 pH
Min
Arbeit N/O
0010 s
Signal
Parametrierung Grenzwert
Schaltausgang: Grenzwert
• Parametrierung aufrufen
• Passzahl eingeben
• Modul OUT wählen
• "Kontakt ... " auswählen
• "Verwendung: Grenzwert" (Abb.)

Wirkrichtung "Maximum":

Grenzwert
Hysterese -
1
Kontakt
0
: Grenzwert überschritten
Signal
