Seite 4: Funktion Und Bestimmungsgemäßer Einsatz

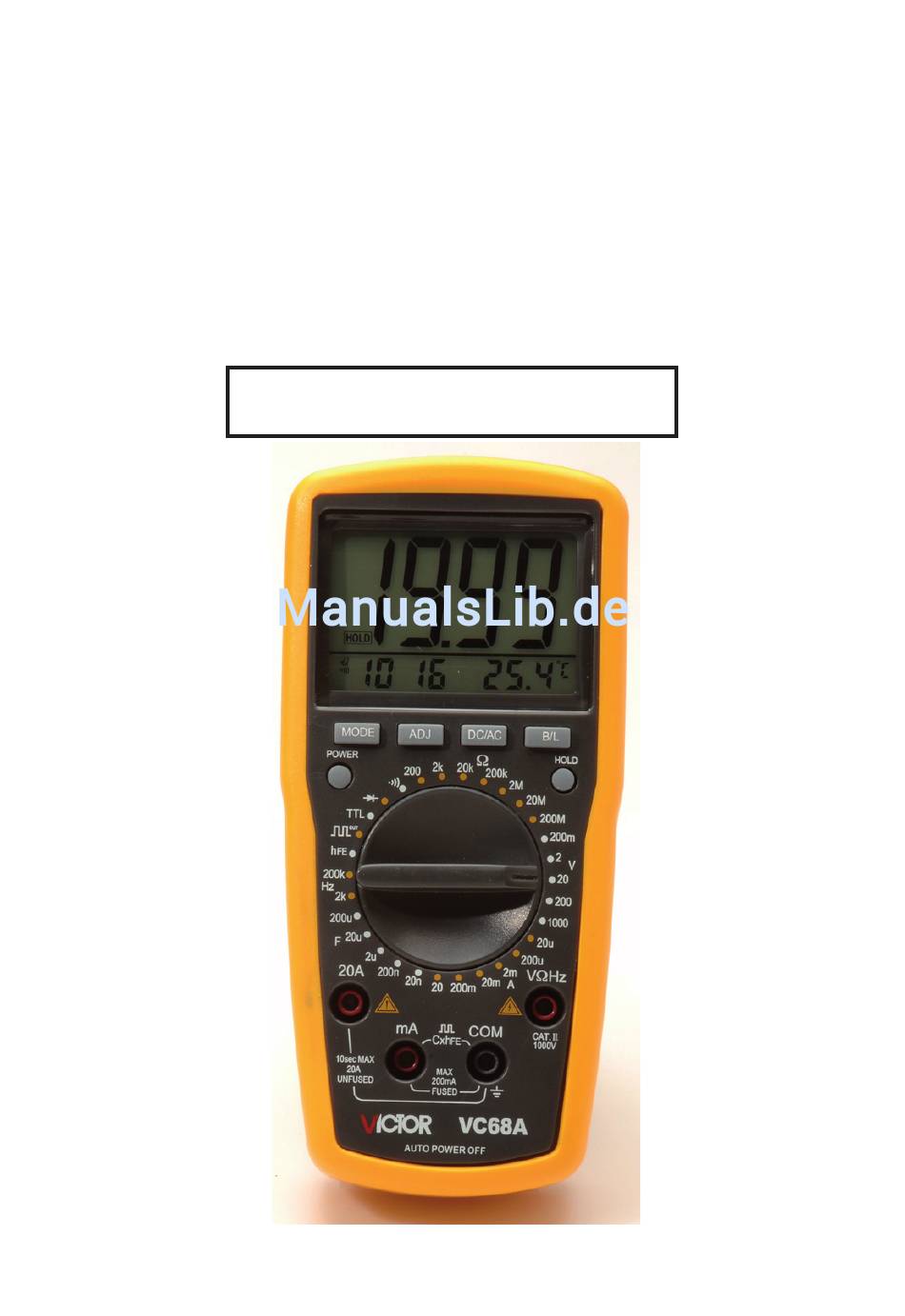

1. Funktion und bestimmungsgemäßer Einsatz Das ist ein batteriebetriebenes, mobiles Handmultimeter mit umfang- reichen Messmöglichkeiten. Über die Standard-Messarten hinaus verfügt es über einen Signalausgang, eine TTL-Logiktestfunktion, Transistortest sowie eine integrierte Terminuhr mit Datumsanzeige und ein Innenther- mometer. Es verfügt über folgende Gebrauchseigenschaften und Ausstattungen: - Manuelle Bereichswahl - Messung von Gleichspannungen und -strömen, Wechselspannungen und -strömen, Strommessung bis 20 A... -
Seite 5: Sicherheitshinweise
Bestimmungsgemäßer Einsatz Das Messgerät entspricht der Überspannungskategorie CAT II (1000 V) nach EN 61010-1. Der Einsatzbereich nach CAT II ist die lokale Ebene, z. B. Messungen in oder an Hausgeräten, die an eine Netzsteckdose angeschlossen sind. Das Messgerät ist für die Messung von Gleichspannungen bis 1000 V, Wechselspannungen bis 750 V, Gleich- und Wechselströmen bis 20 A, von Widerständen bis 200 MΩ, Frequenzen bis 200 kHz, Kapazitäten bis 200 µF, Durchgangsprüfung, Diodentest, Transistortest, TTL-Logiktest mit... - Seite 6 - Das Gerät ist kein Spielzeug. Es darf nicht im Zugriffsbereich von Kindern aufbewahrt oder betrieben werden. - Verpackungsmaterial nicht achtlos liegen lassen. Plastikfolien/-tüten, Styro- porteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden. - Das Gerät darf nicht verändert oder umgebaut werden. - Bei Arbeiten an Spannungen mit mehr als 30 V AC eff.
- Seite 7 - Das Gerät darf ausschließlich mit 1 Batterie vom Typ 6LR61 (9-V-Block) betrieben werden. Es darf nicht an einer anderen Spannung, mit an- deren Batterietypen oder einer anderen Energieversorgung betrieben werden. - Vor der Messung von Widerstand, Kapazität, Kontinuität (Durchgang), Dioden den Strom des Stromkreises abschalten und alle Kondensatoren entladen.
-
Seite 8: Vorbereitung Zum Betrieb
CAT II Gerät entspricht Überspannungskategorie II (1000 V) 20 A Maximal messbarer Strom: 20 A. Diese 10 s Buchse ist nicht intern abgesichert Maximale Messdauer 10 s. Max. Maximal messbarer Strom 200 mA. 200 mA Diese Buchse ist intern abgesichert (selbstzurückstellend). Keine höheren Spannungen als 1000 V DC/750 V AC zwischen Massebuchse und Erde anlegen. -
Seite 9: Verwendung Von Messleitungen
Batterieverordnung beachten! Batterien gehören nicht in den Hausmüll. Nach der Batterieverordnung sind Sie verpflichtet, verbrauchte oder defekte Batterien an den örtlichen Batteriesammelstellen bzw. an Ihren Händler zurückzugeben! 3.2. Verwendung von Messleitungen Warnung - Nur die mitgelieferten oder gem. EN 61010-1 (entsprechend der Über- spannungskategorie II (1000 V)) zugelassenen Messleitungen für den Betrieb des Messgerätes verwenden. -
Seite 10: Taste Hold (Hold-Funktion)
4.5. Taste HOLD (Hold-Funktion) - Die Hold-Funktion speichert den aktuellen Messwert im Display (außer Dioden- und Durchgangstest). Bedienung - Drücken Sie kurz die Taste „HOLD”, im Display erscheint „HOLD”. Der aktuelle Messwert wird im Display gespeichert - Für das Verlassen dieses Messmodes drücken Sie die Taste „HOLD” erneut. -
Seite 11: Buchse
4.8.4. 20-A-Buchse Zum Anschluss des Messobjekts für Strommessungen bis zu 20 A. 4.9. Display Das Display zeigt die Messwerte in 1.999 Digits mit automatischer Po- laritäts- und Messbereichsanzeige und Dezimalpunktsetzung an. Ferner erfolgen weitere Statusanzeigen. 4.10. Überlaufanzeige Überschreitet der Messwert die Bereichsgrenze des eingestellten Mess- bereichs, so erscheint im Display eine führende „1”. -
Seite 12: Strommessung Ac/Dc
- Zwischen den Anschlüssen bzw. zwischen den Anschlüssen und Erde nie eine Spannung anlegen, die die angegebene Nennspannung des Messgerätes überschreitet (siehe Gehäuseaufdruck). - Die Messleitungen bezüglich beschädigter Isolation untersuchen. Durch- gang der Messleitung prüfen, beschädigte Messleitungen austauschen. Zusätzlich die Isolation der Messgerätebuchsen prüfen. - Vor dem Gebrauch die Funktion des Messgerätes durch Messen einer bekannten Spannung sicherstellen. - Seite 13 die nötige Vorsicht walten lassen, da die Gefahr eines Stromschlages besteht. Achtung - Vor dem Anschließen des Messgerätes an einen Stromkreis ist der Strom des Stromkreises abzuschalten. Kondensatoren sind zu entladen. - Zur Strommessung unterbrechen Sie den zu überprüfenden Stromkreis und schalten das Messgerät in diesen Kreis in Serie mit dem Verbrau- cher.
-
Seite 14: Widerstandsmessung
Bitte beachten! - Bei Messungen von höheren Strömen ab 200 mA im 20 A-Bereich ist eine maximale Messzeit von 10 s je Messung einzuhalten. Anderenfalls kann das Gerät durch zu starke Erwärmung beschädigt werden. 8. Widerstandsmessung Achtung - Vor der Messung von Widerständen, Kontinuität (Durchgang), Dioden den Strom des Stromkreises abschalten und alle Kondensatoren entladen. -
Seite 15: Kapazitätsmessung
und den der schwarzen Messleitung in die Messbuchse COM. 3. Verbinden Sie die Messleitungen mit dem Messobjekt, z. B. einem zu überprüfenden Leiterzug. 4. Liegt der Widerstand des Messobjekts unter ca. 70 ±20 Ω, so ertönt der Summer und der exakte Widerstand wird im Display angezeigt. 10. -
Seite 16: Diodentest
- Beachten Sie, dass Elektrolytkondensatoren innerhalb ihres Toleranz- bereiches erhebliche Streuungen aufweisen können. - Restspannungen im Kondensator, beschädigte Isolierschichten/Die- lektrika können erhebliche Ergebnisverfälschungen hervorrufen. 11. Diodentest Diese Funktion ermöglicht den Test von Halbleiterstrecken auf Durchgang und Sperrfunktion. Achtung - Vor der Messung von Widerständen, Kontinuität (Durchgang), Dioden den Strom des Stromkreises abschalten und alle Kondensatoren ent- laden. -
Seite 17: Frequenzmessung
12. Frequenzmessung Bedienung: 1. Schalten Sie den Drehschalter auf den gewünschten Frequenzmess- bereich. 2. Stecken Sie den Stecker der roten Messleitung in die Messbuchse V/Ω und den der schwarzen Messleitung in die Messbuchse COM. 3. Verbinden Sie die Messleitungen mit dem Messobjekt. Jetzt wird die Frequenz angezeigt. -
Seite 18: Signalausgang
Bitte beachten! - Die hier erscheinende Overload-Anzeige („1”) hat hier nicht die Bedeu- tung eines Überlaufs, sondern markiert lediglich die Messart. 15. Signalausgang Der Signalausgang gibt ein Rechtecksignal mit einer Frequenz von 45 Hz, einem Tastverhältnis von 50% und einer Spannung von ca. 5 V aus. - Seite 19 - Fahren Sie in gleicher Weise mit der Einstellung des Zeitformats und des Kalenders fort. Einstellung Alarmzeit - Schalten Sie durch kurzes Drücken der Taste „Mode” auf die Alarm- zeitanzeige um. - Die Einstellung der Alarmzeit erfolgt nun wie bei der Einstellung der Uhrzeit beschrieben.
-
Seite 20: Allgemeiner Umgang, Wartung Und Pflege
17. Allgemeiner Umgang, Wartung und Pflege Ihr Digitalmultimeter ist ein hochwertiges Präzisionsinstrument, das ent- sprechend behandelt werden sollte. Achtung - Das Gerät darf nicht an einem feuchten Ort stehen, keinem Nieder- schlag, Spritzwasser, Staub oder ständiger direkter Sonnenbestrahlung ausgesetzt sein. - Starke mechanische Beanspruchungen, wie z. -
Seite 21: Technische Daten Allgemein
19. Technische Daten, allgemein Anzeigeumfang: ............3 Stellen (1.999) Messrate: ..................3/Sek. Maximaler Messstrom: ............20 A AC/DC Arbeitstemperatur/-luftfeuchte: ......0˚C-40˚C/max. 80% rH Batterie: ..............1 x 6LR61 (9-V-Block) Abmessungen (B x H x T): ........82,5 x 180 x 45 mm Gewicht: ..............ca. 350 g mit Batterie 20. - Seite 22 Funktion Bereich Genauigkeit Auflösung Widerstand*** 200 Ω 0,1 Ω ±0,8% + 5 Digit 1 Ω 2 kΩ ±0,8% + 3 Digit 10 Ω 20 kΩ 100 Ω 200 kΩ 2 MΩ 1 kΩ 20 MΩ ±1,0% + 15Digit 10 kΩ 200 MΩ...
-
Seite 23: Entsorgung
