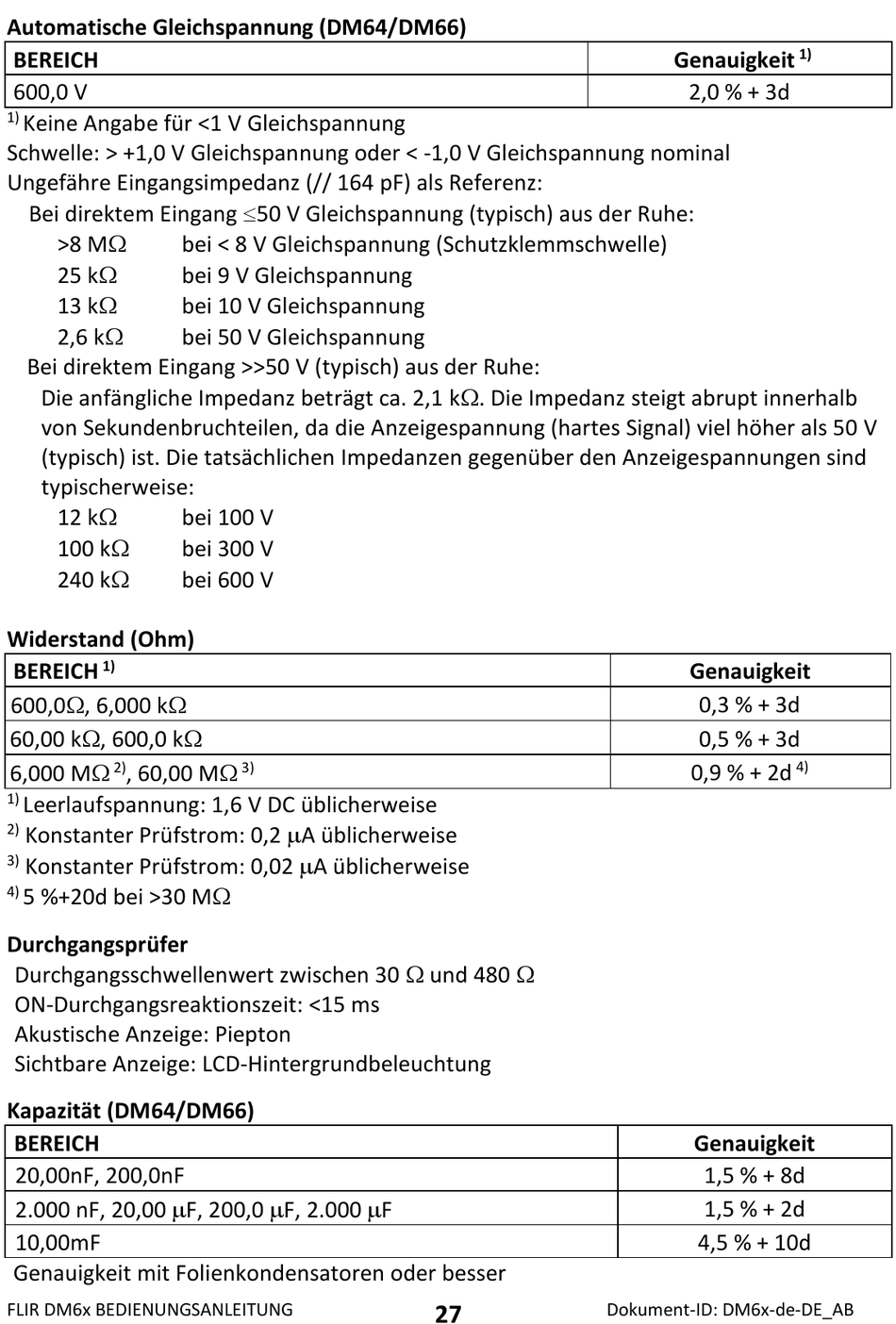

Automatische Gleichspannung (DM64/DM66)
BEREICH
600,0 V
1)
Keine Angabe für <1 V Gleichspannung
Schwelle: > +1,0 V Gleichspannung oder < -1,0 V Gleichspannung nominal
Ungefähre Eingangsimpedanz (// 164 pF) als Referenz:
Bei direktem Eingang 50 V Gleichspannung (typisch) aus der Ruhe:
>8 M
25 k
13 k
2,6 k
Bei direktem Eingang >>50 V (typisch) aus der Ruhe:
Die anfängliche Impedanz beträgt ca. 2,1 k. Die Impedanz steigt abrupt innerhalb
von Sekundenbruchteilen, da die Anzeigespannung (hartes Signal) viel höher als 50 V
(typisch) ist. Die tatsächlichen Impedanzen gegenüber den Anzeigespannungen sind
typischerweise:
12 k
100 k
240 k
Widerstand (Ohm)
1)
BEREICH
600,0, 6,000 k
60,00 k, 600,0 k
2)
6,000 M
, 60,00 M
1)
Leerlaufspannung: 1,6 V DC üblicherweise
Konstanter Prüfstrom: 0,2 A üblicherweise
2)
Konstanter Prüfstrom: 0,02 A üblicherweise
3)
4)
5 %+20d bei >30 M
Durchgangsprüfer
Durchgangsschwellenwert zwischen 30 und 480
ON-Durchgangsreaktionszeit: <15 ms
Akustische Anzeige: Piepton
Sichtbare Anzeige: LCD-Hintergrundbeleuchtung
Kapazität (DM64/DM66)
BEREICH
20,00nF, 200,0nF
2.000 nF, 20,00 F, 200,0 F, 2.000 F
10,00mF
Genauigkeit mit Folienkondensatoren oder besser
FLIR DM6x BEDIENUNGSANLEITUNG
bei < 8 V Gleichspannung (Schutzklemmschwelle)
bei 9 V Gleichspannung
bei 10 V Gleichspannung
bei 50 V Gleichspannung
bei 100 V
bei 300 V
bei 600 V
3)
27
Genauigkeit
2,0 % + 3d
Genauigkeit
0,3 % + 3d
0,5 % + 3d
0,9 % + 2d
Genauigkeit
1,5 % + 8d
1,5 % + 2d
4,5 % + 10d
Dokument-ID: DM6x-de-DE_AB
1)
4)
