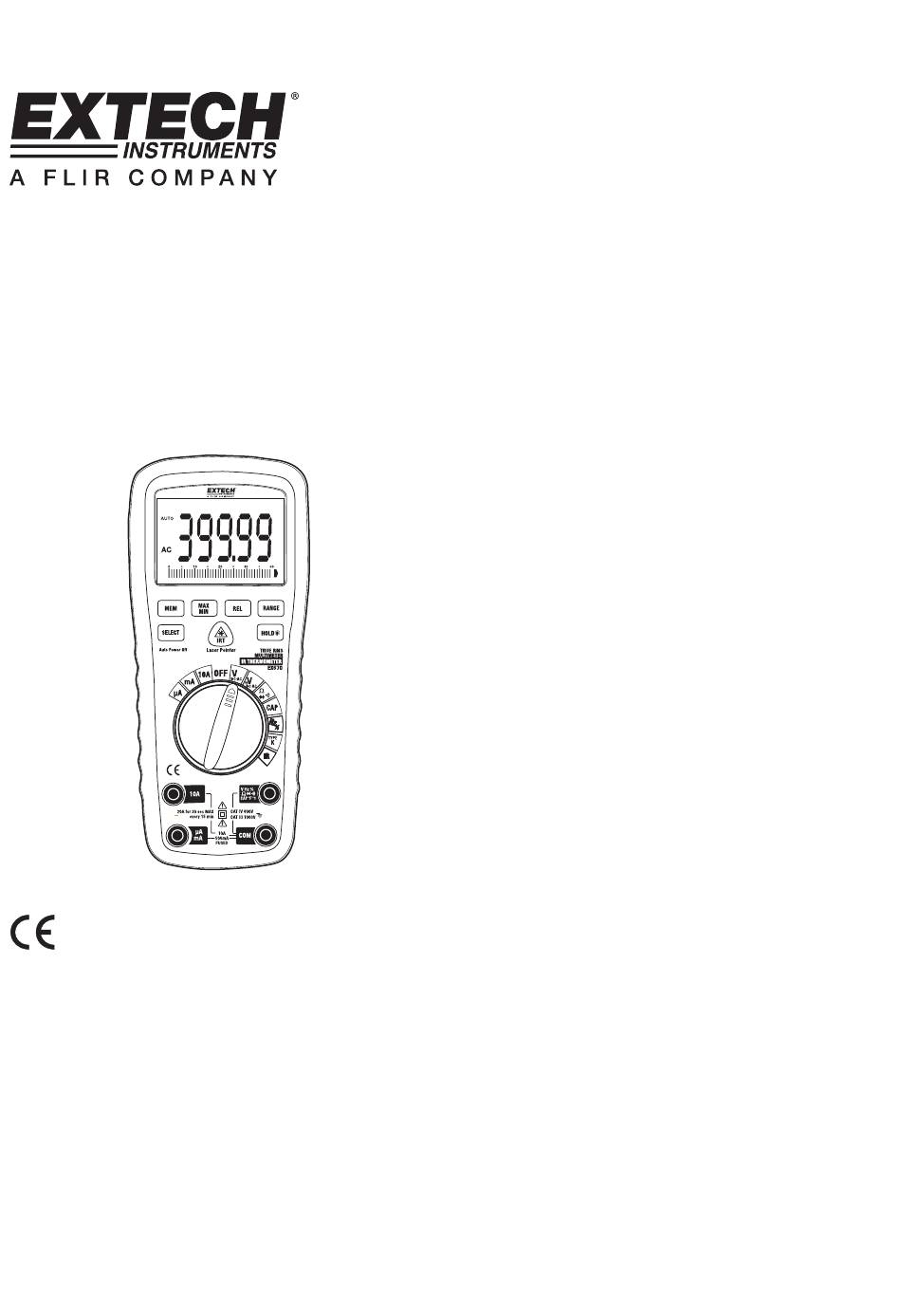

- Seite 1 Bedienungsanleitung True RMS Multimeter mit IR-Thermometer Extech EX570...
-
Seite 2: Einführung
Einführung Wir beglückwünschen Sie zum Kauf des Extech EX570 True RMS Auto-Bereichs Multimeter. Dieses Multimeter misst Wechsel- und Gleichspannung, Wechsel- und Gleichstrom, Widerstand, Kapazität, Frequenz, Arbeitszyklus, Diodentest, Kontinuität, Thermoelementtemperatur und Infrarottemperatur. Es besitzt ein wasserfestes und stabiles Design für den harten Einsatz. Der richtige Gebrauch und Pflege sorgen für eine viele Jahre zuverlässige Funktion. -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE • Falscher Gebrauch dieses Geräts kann Schäden, elektrischen Schlag, Verletzungen oder Tot verursachen. Lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie dieses Gerät verwenden. • Entfernen Sie vor dem Batterie- oder Sicherungswechsel die Messleitungen. • Prüfen Sie vor dem Gebrauch die Messleitungen und das Gerät auf Schäden. •... - Seite 4 SICHERHEITSHINWEISE Dieses Multimeter wurde für den sicheren Gebrauch hergestellt, sollte aber mit Vorsicht benutzt werden. Folgen Sie den untenstehenden Anweisungen für einen sicheren Gebrauch genau. NIEMALS Spannungen oder Stromstärken mit diesem Multimeter messen, die die spezifizierten Maximalwerte überschreiten: Eingangsschutzgrenzen Funktion Maximaler Eingang V DC oder V AC 1000VDC/AC rms...
-
Seite 5: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse 1. IR-Thermometer 2. Laserpointer 3. LCD mit 40.000 Stellen 4. MAX/MIN-Taste 5. MEMORY-Taste 6. SELECT-Taste 7. Funktionsschalter 8. mA, µA und 10A Eingänge 9. PEAK und RELATIVE-Taste 10. RANGE-Taste 11. HOLD und (LCD-Licht) Taste 12. IR-Thermometer-Taste 13. Positiver Eingang 14. - Seite 6 Gebrauchsanweisungen WARNUNG: Gefahr eines elektrischen Schlags. Hochspannungsschaltkreise, Wechsel- wie Gleichstrom sind sehr gefährlich und sollten mit großer Vorsicht gemessen werden. 1. STELLEN SIE IMMER den Funktionsschalter auf die Position OFF, wenn Sie das Multimeter nicht verwenden. 2. Erschein “OL” während einer Messung auf dem LCD-Display, überschreitet der Wert den von Ihnen gewählten Bereich.
- Seite 7 WECHSEL(AC)-/GLEICHSTROM(DC)-MESSUNGEN VORSICHT: Nehmen Sie keine 20A Strommessungen für länger als 30 Sekunden vor. Mehr als 30 Sekunden können zu Schäden am Multimeter und/oder den Messleitungen führen. 1. Stecken Sie die schwarze Messleitung in den negativen COM-Eingang. 2. Für Strommessungen von bis zu 4000µA Gleichstrom, stellen Sie den Funktionsschalter auf die µA Position und schließen Sie die rote Messleitung an den µA/mA–Eingang an.
-
Seite 8: Diodentest
KONTINUITÄTSTEST WARNUNG: Um einen elektrischen Schlag zu vermeiden, messen Sie Kontinuität von Schaltkreisen oder Kabeln nicht, solange diese unter Spannung stehen. 1. Stellen Sie den Funktionsschalter auf die Ω Position. 2. Stecken Sie die schwarze Messleitung in den negativen COM- Eingang. - Seite 9 KONTAKTFREIE INFRAROT-TEMPERATURMESSUNGEN Stellen Sie den Funktionsschalter auf die IR Position. Drücken Sie die SELECT-Taste, um °F oder °C zu wählen. Zielen Sie mit dem Infrarotsensor (auf der Vorderseite des Multimeters) auf die Oberfläche, an der gemessen werden soll. Drücken Sie die IRT -Taste, um das IR-Thermometer und den Laserpointer einzuschalten.
-
Seite 10: Kapazitätsmessungen
THERMOELEMENT-TEMPERATURMESSUNGEN 1. Stellen Sie den Funktionsschalter auf die TYPE K Position. 2. Verbinden Sie den Temperatursensor mit den Eingängen, achten Sie dabei auf korrekte Polarität. 3. Drücken Sie die SELECT-Taste, um “ºF” oder “ºC” zu wählen. 4. Bringen Sie den Temperatursensor mit dem Gegenstand in Berührung, dessen Temperatur Sie messen möchten. -
Seite 11: Autobereich/Manuelle Bereichsauswahl
SPEICHERN Das Multimeter kann bis zu 3 Messungen speichern und wieder abrufen. Messungen speichern: Drücken und halten Sie die MEM-Taste gedrückt, bis “MEM1” (mit einer blinkenden 1) in dem LCD-Display erscheint. Speicherplatz 1 ist nun bereit zum abspeichern von Daten. Drücken Sie die MEM-Taste und lassen Sie diese wieder los, um weiter durch die Speicher 2 und 3 zu schalten. -
Seite 12: Spitzenwert Halten
Relativmodus Mit einer Relativmessung können Sie eine Messung in Relation zu einem gespeicherten Referenzwert vornehmen. Eine Referenzspannung, ein Referenzstrom usw. kann gespeichert und eine vergleichende Messung zu diesen Werten vorgenommen werden. Der Angezeigte Wert ist die Differenz zwischen dem Referenzwert und dem gemessenen Wert. -
Seite 13: Wartung
Wartung WARNUNG: Um einen elektrischen Schlag zu vermeiden, trennen Sie die Messleitungen von Spannungsquellen, bevor Sie die Abdeckung, Batterie- oder Sicherungsabdeckungen entfernen. WARNUNG: Um einen elektrischen Schlag zu vermeiden, Benutzen Sie das Multimeter nicht, so lange die Batterie- und Sicherungsabdeckungen nicht fest an ihrem Platz sind. Dieses Multimeter wurde für einen langjährigen zuverlässigen Betrieb ausgelegt, wenn die folgenden Wartungsarbeiten durchgeführt werden: 1. -
Seite 14: Sicherungen Ersetzen
SICHERUNGEN ERSETZEN WARNUNG: Um einen elektrischen Schlag zu vermeiden, trennen Sie die Messleitungen von Spannungsquellen, bevor Sie die Abdeckung entfernen. F1 F2 1. Trennen Sie die Messleitungen von dem Multimeter. 2. Entfernen Sie die Batterieabdeckung (zwei “B” Schrauben) und die Batterie. 3. -
Seite 15: Spezifikationen
Spezifikationen Funktion Bereich Auflösung Genauigkeit Gleichspann 400mV 0,01mV 0,0001V ±(0,06% Messwert + 2 Stellen) 0,001V 400V 0,01V 1000V 0,1V Wechselspan 40Hz bis 65Hz 66Hz bis 1000Hz nung 400mV 0,01mV 0,0001V ±(0,5% rdg + 3 ±(1% rdg + 3 Stellen) 0,001V Stellen) 400V 0,01V... -
Seite 16: Auflösung
Funktion Bereich Auflösung Genauigkeit Widerstand 400Ω 0,01Ω 4kΩ 0,0001kΩ ±(0,3% Messwert + 4 Stellen) 40kΩ 0,001kΩ 400kΩ 0,01kΩ 4MΩ 0,0001MΩ ±(2,0% Messwert + 20 Stellen) 40MΩ 0,001MΩ Kapazität 40nF 0,001nF 400nF 0,01nF ±(3,5% Messwert + 40 Stellen) 4µF 0,0001µF 40µF 0,001µF 400µF 0,01µF... - Seite 17 Gehäuse Doppelschale, Wasserfest (IP64) Diodentest Teststrom von 0,9mA maximal, offene Schalkreisspannung typisch 2,8V Gleichspannung Kontinuitätstest Audiosignal ertönt, wenn der Widerstand weniger als 35Ω beträgt (Annäherungswert), Teststrom <0,35mA PEAK Speichert Spitzen >1ms Speicher Speichern und abrufen von bis zu 3 Werten Temperatursensor Benötigt Typ K Thermoelement Eingangsimpedanz...
