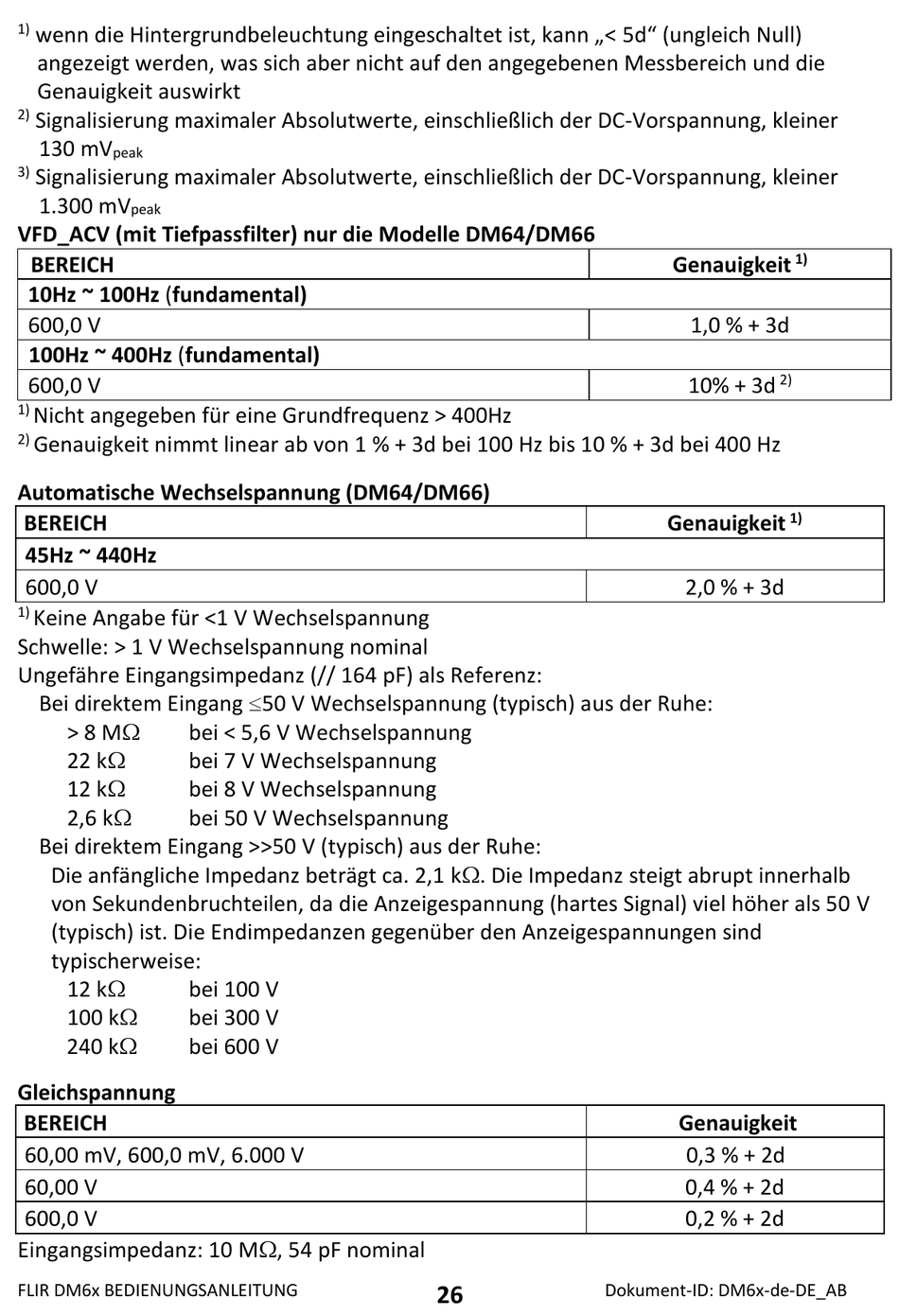

1)
wenn die Hintergrundbeleuchtung eingeschaltet ist, kann „< 5d" (ungleich Null)
angezeigt werden, was sich aber nicht auf den angegebenen Messbereich und die
Genauigkeit auswirkt
2)
Signalisierung maximaler Absolutwerte, einschließlich der DC-Vorspannung, kleiner
130 mV
peak
3)
Signalisierung maximaler Absolutwerte, einschließlich der DC-Vorspannung, kleiner
1.300 mV
peak
VFD_ACV (mit Tiefpassfilter) nur die Modelle DM64/DM66
BEREICH
10Hz ~ 100Hz (fundamental)
600,0 V
100Hz ~ 400Hz (fundamental)
600,0 V
1)
Nicht angegeben für eine Grundfrequenz > 400Hz
2)
Genauigkeit nimmt linear ab von 1 % + 3d bei 100 Hz bis 10 % + 3d bei 400 Hz
Automatische Wechselspannung (DM64/DM66)
BEREICH
45Hz ~ 440Hz
600,0 V
1)
Keine Angabe für <1 V Wechselspannung
Schwelle: > 1 V Wechselspannung nominal
Ungefähre Eingangsimpedanz (// 164 pF) als Referenz:
Bei direktem Eingang 50 V Wechselspannung (typisch) aus der Ruhe:
> 8 M
22 k
12 k
2,6 k
Bei direktem Eingang >>50 V (typisch) aus der Ruhe:
Die anfängliche Impedanz beträgt ca. 2,1 k. Die Impedanz steigt abrupt innerhalb
von Sekundenbruchteilen, da die Anzeigespannung (hartes Signal) viel höher als 50 V
(typisch) ist. Die Endimpedanzen gegenüber den Anzeigespannungen sind
typischerweise:
12 k
100 k
240 k
Gleichspannung
BEREICH
60,00 mV, 600,0 mV, 6.000 V
60,00 V
600,0 V
Eingangsimpedanz: 10 M, 54 pF nominal
FLIR DM6x BEDIENUNGSANLEITUNG
bei < 5,6 V Wechselspannung
bei 7 V Wechselspannung
bei 8 V Wechselspannung
bei 50 V Wechselspannung
bei 100 V
bei 300 V
bei 600 V
Dokument-ID: DM6x-de-DE_AB
26
1)
Genauigkeit
1,0 % + 3d
2)
10% + 3d
1)
Genauigkeit
2,0 % + 3d
Genauigkeit
0,3 % + 2d
0,4 % + 2d
0,2 % + 2d
