6. Messungen
Vorsicht: Testen Sie vor und nach gefährlichen Spannungsmessungsarbeiten die Messfunktion an
einer bekannten Quelle, z. B. der Netzspannung, um die ordnungsgemäße Funktionsweise des
Messgeräts zu überprüfen.
Vorsicht: Vor dem Betrieb des Geräts müssen Sie alle Anweisungen, Gefahrenhinweise,
Warnungen, Vorsichtsmaßnahmen und weiteren Hinweise lesen, verstehen und befolgen.
Vorsicht: Wenn das Messgerät nicht benutzt wird, sollte der Funktionsschalter auf OFF gestellt werden.
Vorsicht: Wenn Sie die Messfühler an das zu prüfende Gerät anschließen, schließen Sie die (negative)
COM-Leitung an, bevor die positive Leitung angeschlossen wird. Wenn Sie die Messfühler entfernen,
entfernen Sie die positive Leitung, bevor Sie die (negative) COM-Leitung entfernen.
6.1 Gleich-/Wechselspannungsmessungen (VFD- und Frequenz mit
DM64/DM66)
Stellen Sie den Drehschalter auf die Position
und drücken Sie kurz die MODE-Taste,
um zwischen den folgenden Modi zu wechseln: DCV, ACV und ACV mit VFD*. Die letzte
Einstellung wird als die Starteinstellung gespeichert. Bei Wechselspannung drücken Sie
kurz die Hz-Taste, um die Frequenz* anzuzeigen, und drücken Sie sie erneut, um zur
Spannungsmessung zurückzukehren (weitere Informationen zu Frequenzmessfunktionen
finden Sie im Abschnitt 6-3). Siehe Abb. 6-1 für die Funktionsschalterstellung, den
Messfühleranschluss, die Tastenbedienung und das Anzeigebeispiel.
*VFD und Frequenz sind nur bei den Modellen DM64/DM66 verfügbar

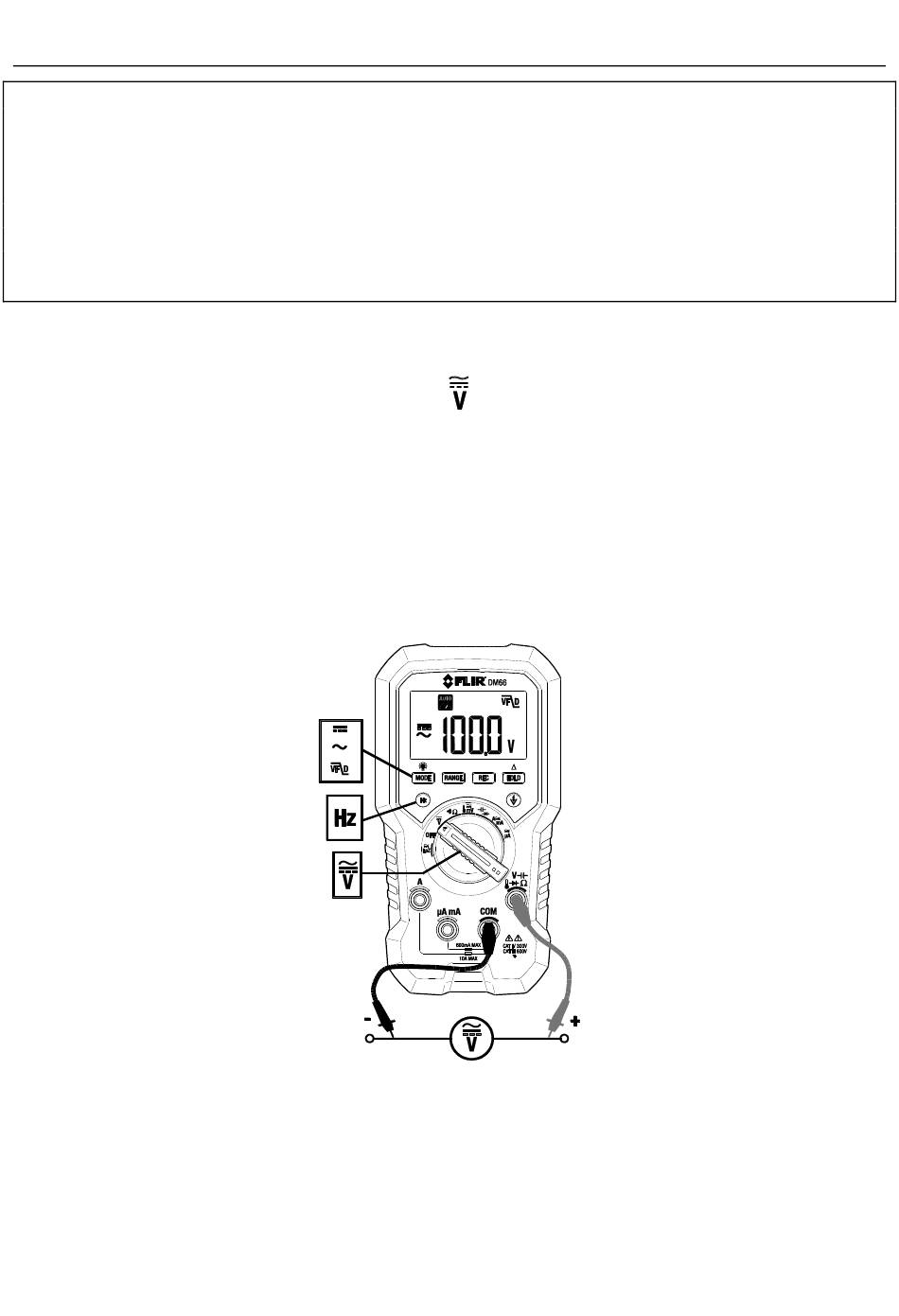

Abbildung 6-1 –Wechselspannungs-, Gleichspannungs- und VFD-Anwendungsdiagramm
Hinweise: Die VFD-Wechselspannungs- und die zugehörige Hz-Messung sind mit einem
digitalen Tiefpassfilter ausgestattet und können VFD-(Frequenzumrichter)-Signale für
grundlegende V- und Hz-Messungen verarbeiten. Dieser verbessert zudem die
Wechselspannungs- und Hz-Messstabilität beim Einsatz in rauschbehafteter elektrischer
Umgebung.
FLIR DM6x BEDIENUNGSANLEITUNG
Dokument-ID: DM6x-de-DE_AB
13
