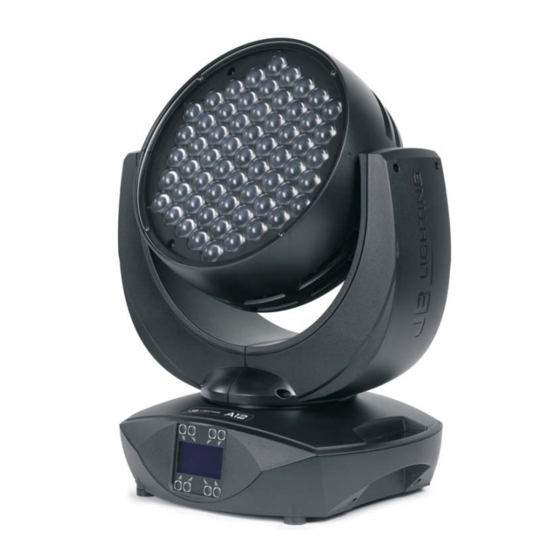

1. Zeichnungen / drawings 258,4 DMX in/out Kopf / head Arm / yoke PowerCon out Netzausgang/ AC mains out Sicherungsöse/ PowerCon in Safety cable Netzanschluß/ attachment point Bedienfeld AC mains in control panel...
3.1 Netzanschluß ACHTUNG: Nur von einem Fachmann durchführen lassen! Dem Scheinwerfer A12 liegt ein teilkonfektioniertes Stromkabel mit dem PowerCon An- schluß bei (in US Ausführung ist das Anschlußkabel nicht enthalten). Die Montage des Schutzkontaktstecker, bzw. der Anschluss des A12 an die Stromversorgung (100-240 Volt, 50 - 60 Hertz), muß...
Pin 4 = Data out - Pin 5 = Data out + Der A12 verf gt über je zwei DMX-in und DMX-out Anschlüsse, die jeweils parallel durch- ü kontaktiert sind. Benutzen Sie pro Scheinwerfer jeweils nur eine DMX-in und DMX-out...
Verbinden Sie nun den DMX-Ausgang Ihres Controllers mit dem 1. A12. (Controller DMX- Out mit A12 DMX-In). Anschließend den 1. A12 mit dem 2. A12 (A12 1 DMX-Out mit A12 2. DMX-In) und so weiter. Alle DMX-Ein/Ausgänge sind durchkontaktiert, d.h. Sie können den 3-poligen DMX-In in Kombination mit dem 5-poligen DMX-Out Anschluss benutzen.
4. Bedienfeld Der A12 verfügt über ein grafisches Display, das bei hängender Installation um 180° gedreht werden kann. Drehen des Displays Die aktuelle Ausrichtung des Displays wird durch Drücken der Display-Tasten bestimmt. Die Display Beschriftung orientiert sich immer zu der Tastenreihe, die benutzt wird.
4.1 Menü-Übersicht ENTER Enter Enter FACTORY DEF. LOAD DEFAULTS SURE? USER DEFAULTS LOAD DEFAULTS SURE? SAVE DEFAULTS SURE? PASSWORD DMX ADDRESS ADDRESS +/- DMX INPUT MODE WIRED PERSONALITY WIRED/WIRELESS FIXTURE MODE STANDARD (1) EXTENDED (2) DMX MODE STANDARD RGB 8 MODE 1 STANDARD RGB 16 MODE 2...
Seite 9
EDIT STEP NR. +/- MODIFY FADE TIME FADE TIME +/- STANDALONE CAPT DMX NEXT TIME NEXT TIME +/- INSERT PAN +/- DELETE TILT TILT +/- RESET STEP CONTROL CONTROL +/- CLEAR ALL SHUTTER SHUTTER +/- DIMMER DIMMER +/- ZOOM ZOOM +/- PATTERN PATTERN +/- CTC 3200K...
Der A12 verfügt über 5 Betriebsmodi (siehe Kanalbelegung S. 12). Über die Modi Stan- dard 8 BIT und Standard 16 BIT lassen sich alle Parameter des A12 bedienen. Die Wahl- möglichkeit zwischen 8 BIT und 16 BIT dient zur Umschaltung der RGB Ansteuerung. Im 16 BIT Modus lassen sich die Farbkanäle feiner justieren.
Der Zeitraum für diese Einstellung sollte begrenzt sein und nur in ausreichend belüfteten Räumen benutzt werden. Bei Festinstallationen, sowie schlecht belüfteten Räumen sollte der HI POWER Mode eingestellt werden. Eine Gefahr für die Lebensdauer des Geräts besteht in keinem Modus, da der A12 über eine Temperatur-Sicherheitsabschaltung verfügt. WLJB DMX HOLD Hier lässt sich die Vorentscheidung treffen was bei Signalverlust im Wireless DMX Betrieb...
Seite 12
“ENTER”. Das Menü springt eine Ebene zurück und RUN wird im Display dargestellt. Betrieb über Master-Slave Funktion: Verbinden Sie die A12 über DMX Leitungen, aktivieren Sie bei allen Slave-Geräten den Menüpunkt REMOTE STANDALONE MENÜ . Navigieren Sie dazu im bis zum Untermenü...
5. Kanalbelegung 5.1 FIXTURE MODE „Standard“ Der A12 verfügt über 5/3 unterschiedliche Kanaloptionen. Der jeweilige Modus lässt sich im Menüpunkt PERSONA- LITY -> FIXTURE MODE (Auswahl zwischen Standard und Extended) und anschließend über DMX MODE (Auswahl zwischen S8, S16, C8, C16, E8 bzw. M1, M2, M3) einstellen. Der eingestellte Mode wird im Hauptmenü angezeigt.
Seite 14
Extended 8 Bit (E8) Kanal 1 Kanal 2 Pan fein Kanal 3 Tilt Kanal 4 Tilt fein Kanal 5 Steuerkanal Kanal 6 Shutter Kanal 7 Dimmer Kanal 8 Zoom Kanal 9 Muster Kanal 10 Kanal 11 Farbrademulation Kanal 12 Pan/Tilt- Geschwindigkeit Kanal 13 Effekt-...
Seite 15
Aufteilung der einzelnen Kanäle FIXTURE MODE „Standard“ Beachten Sie die Möglichkeiten zur Einstellung der Reaktionszeit des A12 über den Steuerkanal 5 zur Anpassung des Ansprechverhaltens des A12 an Lichtsteuerungen verschiedenster Hersteller. Funktion Pan (X) Bewegung 433° 000-255 Pan (X) fein 000-255 Tilt (Y) Bewegung 333°...
Seite 16
Sicherheit 160-207 Camera Mode, 50Hz (nach 2 Sekunden) 208-215 Camera Mode, 60Hz (nach 2 Sekunden) 216-223 Camera Mode, FLEX (nach 2 Sekunden) 224-231 Sicherheit 232-239 Reset (nach 2 Sekunden) 240-247 Sicherheit 248-255 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >10Hz (0,6sec - 4,8sec) 096-110 Shutter auf 111-111...
Seite 17
Kein Muster 160-160 Muster 6 (0,1sec - 5sec) 161-175 Kein Muster 176-176 Muster 6 fade (0,1sec - 5sec) 177-191 Kein Muster 192-192 Muster 7 (0,1sec - 5sec) 192-207 Kein Muster 208-208 Muster 7 fade (0,1sec - 5sec) 209-223 Kein Muster 224-224 Muster 8 Zufall (0,1sec - 5sec) 225-239...
5.2 FIXTURE MODE „Extended“ Der A12 verfügt über 5/3 unterschiedliche Kanaloptionen. Der jeweilige Modus lässt sich im Menüpunkt PERSONA- LITY -> FIXTURE MODE (Auswahl zwischen Standard und Extended) und anschließend über DMX MODE Auswahl zwischen S8, S16, C8, C16, E8 bzw. M1, M2, M3) einstellen. Der eingestellte Mode wird im Hauptmenü angezeigt.
Seite 20
Aufteilung der einzelnen Kanäle FIXTURE MODE „Extended“ Beachten Sie die Möglichkeiten zur Einstellung der Reaktionszeit des A12 über den Steuerkanal 5 zur Anpassung des Ansprechverhaltens des A12 an Lichtsteuerungen verschiedenster Hersteller. Funktion Pan (X) Bewegung 433° 000-255 Pan (X) fein 000-255 Tilt (Y) Bewegung 333°...
Seite 21
Sicherheit 160-207 Camera Mode, 50Hz (nach 2 Sekunden) 208-215 Camera Mode, 60Hz (nach 2 Sekunden) 216-223 Camera Mode, FLEX (nach 2 Sekunden) 224-231 Sicherheit 232-239 Reset (nach 2 Sekunden) 240-247 Sicherheit 248-255 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >10Hz (0,6sec - 4,8sec) 096-110 Shutter auf 111-111...
Seite 22
Pattern Mode - Muster Einstellungen Bereich 0-31: RGBW LED‘s die nicht im aktuellen Segment verwendet werden sind deaktiviert! Muster frei laufend gefadet 000-000 Muster frei laufend geschaltet 001-001 Muster weiterschalten über Crossfade Laufrichtung vorwärts 002-002 Muster weiterschalten über Crossfade Laufrichtung rückwärts 003-003 Pixel zufällig flash schnell 004-004...
Seite 23
Bereich 128-159: RGBW LED‘s die nicht im aktuellen Segment verwendet leuchten nach Glow RGBW, Glow RGBW wird dabei für übrige LED‘s nicht verwendet! Muster frei laufend gefadet 128-128 Muster frei laufend geschaltet 129-129 Muster weiterschalten über Crossfade Laufrichtung vorwärts 130-130 Muster weiterschalten über Crossfade Laufrichtung rückwärts 131-131 Pixel zufällig flash schnell...
Seite 25
Pan/Tilt-Geschwindigkeit Bewegung in Echtzeit 000-003 Bewegung zeitverzögert (schnell - langsam) 004-255 Effekt Geschwindigkeit Effekte in Echtzeit 000-003 Effekte zeitverzögert (schnell - langsam) 004-255 Blackout Move Nicht belegt 000-000 Wahl der Segmente für Shuttereffekte in Verbindung mit dem ShutterChannel 001-070 Nicht belegt 071-095 Dimmer 0% bei Bewegung P/T 096-127...
5.3 Hinweise FIXTURE MODE "Standard" Farbmischung In diesem Modus verfügt der A12 über einen Farbrademulationskanal, RGBW Farbmischung sowie einen CTC Kanal. Um die Funktionen zu überschauen sind diese mit unterschiedlichen Prioritäten belegt. Der Farbrademulationskanal (Voll/-Halbfarben entsprechend der JB-Lighting Produktpalette) hat erste Priorität vor den RGBW Kanälen (RGBW-Farbmischung).
FIXTURE MODE "Extended" Farbmischung In diesem Modus verfügt der A12 über einen Farbradkanal, Main RGBW, Pattern RGBW, GlowRGBW, sowie einen CTC Kanal. Um die Funktionen zu überschauen sind diese mit unterschiedlichen Prioritäten belegt. Der Farbradkanal hat erste Priorität vor der Main RGBW.
6.1 Servicemenü RESET FIXTURE Auf den Befehl "Reset" führt der A12 eine Initialisierung auf seine Startwerte aus. Es ist der gleiche Vorgang wie nach dem Einschalten des A12. Sollte eine Fehlermeldung im Display erscheinen könnte dies eine erste Massnahme sein, diesen zu beheben.
Abschwächung 4-5 tragen! Sie sollten in regelmäßigen Abständen die Funktion der Lüfter im Kopf und Fuß überprü- fen. Vor allem sollten Sie darauf achten, daß die Lufteinlässe sowie das Innere des A12 frei von Fusseln und Staub sind. Hierzu öffnen Sie die Lüfterabdeckung am Kopf (3x Kreuzschlitzschraube mit Bajonettver- schluß) und die Bodenplatte am Fuß.
Sinne der Richtlinie: 2014/30/EU Elektromagnetische Verträglichkeit (Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26.02.2014 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit) Der Hersteller, JB-Lighting Lichtanlagentechnik GmbH Sallersteigweg 15 89134 Blaustein-Wippingen erklärt, dass das Produkt: den wesentlichen Schutzanforderungen der Richtlinien entspricht.
