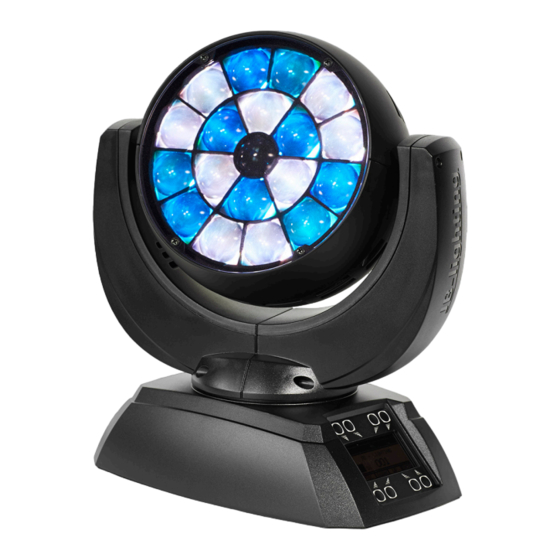

JB-Lighting SPARX 7 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. JB-Lighting Anleitungen
  4. Lichtanlage
  5. SPARX 7
  6. Bedienungsanleitung

JB-Lighting SPARX 7 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für SPARX 7:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
DMX Protokoll | DMX Chart
Version 1.2
Software >= 1.22
Inhaltsverzeichnis
loading

Verwandte Anleitungen für JB-Lighting SPARX 7

Inhaltszusammenfassung für JB-Lighting SPARX 7

  • Seite 1 DMX Protokoll | DMX Chart Version 1.2 Software >= 1.22...

  • Seite 2: Inhaltsverzeichnis

    Inhalt / Content 1.0 Menü-Übersicht ............03 Deutsch 2.0 Kanalbelegung .

  • Seite 3: Menü-Übersicht

    1.0 Menü-Übersicht ENTER ENTER ENTER FACTORY DEF. LOAD DEFAULTS SURE? USER DEFAULTS LOAD DEFAULTS SURE? SAVE DEFAULTS SURE? PASSWORD DMX ADDRESS ADDRESS +/- DMX INPUT MODE WIRED PERSONALITY WIRED/WIRELESS DMX MODE MODE 1 MODE 2 MODE 3 MODE 4 PAN / TILT RESOLUTION 16 BIT 8 BIT...
  • Seite 4 EDIT STEP NR. +/- MODIFY FADE TIME FADE TIME +/- STANDALONE CAPT DMX NEXT TIME NEXT TIME +/- INSERT PAN +/- DELETE TILT TILT +/- RESET STEP CONTROL CONTROL +/- CLEAR ALL SHUTTER SHUTTER +/- DIMMER DIMMER +/- ZOOM ZOOM +/- MAPPING MAPPING +/- PATTERN MODE...

  • Seite 5: Kanalbelegung

    2.0 Kanalbelegung Der Sparx7 verfügt über 4 unterschiedliche DMX-Modi. Der jeweilige Modus lässt sich im Menü- punkt PERSONALITY -> DMX MODE einstellen. Der eingestellte Modus wird im Hauptmenü an- gezeigt. Mode 1(M1) Mode 2 (M2) Mode 3 (M3) Mode 4 (M4) Kanal 1 Kanal 2 Pan fein...
  • Seite 6 Mode 1(M1) Mode 2 (M2) Mode 3 (M3) Mode 4 (M4) Kanal 46 Rot (LED-Gruppe 4) Kanal 47 Grün (LED-Gruppe 4) Kanal 48 Blau (LED-Gruppe 4) Kanal 49 Weiß (LED-Gruppe 4) Kanal 50 Rot (LED-Gruppe 5) Kanal 51 Grün (LED-Gruppe 5) Kanal 52 Blau (LED-Gruppe 5) Kanal 53...
  • Seite 7 Mode 1(M1) Mode 2 (M2) Mode 3 (M3) Mode 4 (M4) Kanal 90 Rot (LED-Gruppe 15) Kanal 91 Grün (LED-Gruppe 15) Kanal 92 Blau (LED-Gruppe 15) Kanal 93 Weiß (LED-Gruppe 15) Kanal 94 Rot (LED-Gruppe 16) Kanal 95 Grün (LED-Gruppe 16) Kanal 96 Blau (LED-Gruppe 16) Kanal 97...
  • Seite 8 M4 Funktion Pan (X) Bewegung 433,6° 000-255 Pan (X) fein 000-255 Tilt (Y) Bewegung 333,3° 000-255 Tilt (Y) fein 000-255 Steuerkanal 100% Ausgangsleistung der LED-Stränge 000-007 Fade out über Fader (langsam - schnell) Licht- Grundabgleich RGB 008-015 mischpult Fade out über Fader (langsam - schnell) Mode1 Weißabgleich RGB (Weiß...
  • Seite 9 Sicherheit 160-207 Camera Mode, 50Hz (nach 2 Sekunden) 208-215 Camera Mode, 60Hz (nach 2 Sekunden) 216-223 Camera Mode, FLEX (nach 2 Sekunden) 224-231 Sicherheit 232-239 Reset (nach 2 Sekunden) 240-247 Sicherheit 248-255 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >20Hz (0,6sec - 4,8sec) 096-110 Shutter auf 111-111...
  • Seite 10 Segment 07 007-007 Segment 08 008-008 Segment 09 009-009 Segment 10 010-010 Segment 11 011-011 Segment 12 012-012 Segment 13 013-013 Segment 14 014-014 Segment 15 015-015 Segment 16 016-016 Segment 17 017-017 Segment 18 018-018 Segment 19 019-019 Segment 20 020-020 Segment 21 021-021...
  • Seite 11 Segment 27 027-027 Segment 28 028-028 Segment 29 029-029 Segment 30 030-030 Segment 31 031-031 Segment 32 032-032 Segment 33 033-033 Segment 34 034-034 Segment 35 035-035 Segment 36 036-036 Segment 37 037-037 Segment 38 038-038 Segment 39 039-039 Segment 40 040-040 Segment 41 041-041...
  • Seite 12 Smiley klein 110-110 Smiley groß 111-111 Nicht belegt 112-219 Statisches Segment 1 220-220 Statisches Segment 2 221-221 Statisches Segment 3 222-222 Statisches Segment 4 223-223 Statisches Segment 5 224-224 Statisches Segment 6 225-225 Nicht belegt 226-255 Pattern Mode - Muster Einstellungen Bereich 0-31: RGBW LEDs des inaktiven Segments sind deaktiviert! Muster frei laufend gefadet 000-000...
  • Seite 13 Bereich 64-95: RGBW LEDs des inaktiven Segments leuchten in Hinter- grundfarbe (Main RGBW) Muster frei laufend gefadet Muster frei laufend geschaltet 064-064 Muster weiter schalten über Crossfade Laufrichtung vorwärts 065-065 066-066 Muster weiter schalten über Crossfade Laufrichtung rückwärts 067-067 Pixel zufällig flash schnell 068-068 Pixel zufällig snap open / ramp close Regelmäßiger...
  • Seite 14 Makrobereich, kombinierte Effekte aus Segment, 192-235 Pattern Mode und Pattern Channel Nicht belegt 236-255 Pattern - Ablaufmuster der Effekte Muster inaktiv 000-000 Muster 1 001-001 Muster 2 002-002 Muster 3 003-003 Muster 4 004-004 Muster 5 005-005 Muster 6 006-006 Muster 7 007-007 Nicht belegt...
  • Seite 15 Farbrademulation Inaktiv, Farbmischung nur über RGB 000-001 Weiß 002-003 Weiß / Rot 004-007 008-011 Rot / Gelb 012-015 Gelb 016-019 Gelb / Magenta 020-023 Magenta 024-027 Magenta / Grün 028-031 Grün 032-035 Grün / Orange 036-039 Orange 040-043 Orange / Blau 044-047 Blau 048-051...
  • Seite 16 Rot (8 Bit) 0-100% 000-255 Rot fein (16 Bit) 0-100% 000-255 Grün (8 Bit) 0-100% 000-255 Grün fein (16 Bit) 0-100% 000-255 Glow RGBW Blau (8 Bit) 0-100% 000-255 Blau fein (16 Bit) 0-100% 000-255 Weiß (8 Bit) 0-100% 000-255 Weiß...
  • Seite 17 Blau (LED-Gruppe 1) 0-100% 000-255 Weiß (LED-Gruppe 1) 0-100% 000-255 Rot (LED-Gruppe 2) 0-100% 000-255 Grün (LED-Gruppe 2) 0-100% 000-255 Blau (LED-Gruppe 2) 0-100% 000-255 Weiß (LED-Gruppe 2) 0-100% 000-255 Rot (LED-Gruppe 3) 0-100% 000-255 Grün (LED-Gruppe 3) 0-100% 000-255 Blau (LED-Gruppe 3) 0-100% 000-255 Weiß...
  • Seite 18 Rot (LED-Gruppe 8) 0-100% 000-255 Grün (LED-Gruppe 8) 0-100% 000-255 Blau (LED-Gruppe 8) 0-100% 000-255 Weiß (LED-Gruppe 8) 0-100% 000-255 Rot (LED-Gruppe 15) 0-100% 000-255 Grün (LED-Gruppe 15) 0-100% 000-255 Blau (LED-Gruppe 15) 0-100% 000-255 Weiß (LED-Gruppe 15) 0-100% 000-255 Rot (LED-Gruppe 16) 0-100% 000-255 Grün (LED-Gruppe 16) 0-100%...

  • Seite 19: Wichtige Informationen

    Anordnung der LED-Gruppen 1-19 Die Pan/Tilt-Werte sind hierbei auf 127/60 eingestellt. Das Display befindet sich auf der rechten Seite des Scheinwerfers. 3.0 Wichtige Informationen 3.1 Farbmischung Der Sparx7 verfügt über einen Farbrademulationskanal, Main RGBW, Pattern RGBW, Glow RGBW, sowie einen CTC Kanal. Um die Funktionen zu überschauen sind diese mit unterschied- lichen Prioritäten belegt.

  • Seite 20: Benutzerhinweise

    3.3 Benutzerhinweise Steuerkanal Kanal 5 Verschiedene Lichtsteuerkonsolen geben bei gefadeten oder über Fader bediente Lichtstim- mungen nicht jeden DMX Wert aus, sie überspringen mehr oder weniger DMX Werte. Um ein flashen oder shuttern des Sparx7 beim Ausdimmen oder Farbwechseln zu vermeiden stehen daher 5 Modi zur Auswahl.
  • Seite 21 English - 21 -...

  • Seite 22: Menu Navigation

    1.0 Menu navigation ENTER ENTER ENTER FACTORY DEF. LOAD DEFAULTS SURE? USER DEFAULTS LOAD DEFAULTS SURE? SAVE DEFAULTS SURE? PASSWORD DMX ADDRESS ADDRESS +/- DMX INPUT MODE WIRED PERSONALITY WIRED/WIRELESS DMX MODE MODE 1 MODE 2 MODE 3 MODE 4 PAN / TILT RESOLUTION 16 BIT...
  • Seite 23 EDIT STEP NR. +/- MODIFY FADE TIME FADE TIME +/- STANDALONE CAPT DMX NEXT TIME NEXT TIME +/- INSERT PAN +/- DELETE TILT TILT +/- RESET STEP CONTROL CONTROL +/- CLEAR ALL SHUTTER SHUTTER +/- DIMMER DIMMER +/- ZOOM ZOOM +/- MAPPING MAPPING +/- PATTERN MODE...
