Produktbeschreibung; Abmessungen; Bestimmungsgemäße Verwendung - SOMFY EXAVIA Montage- Und Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für EXAVIA:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

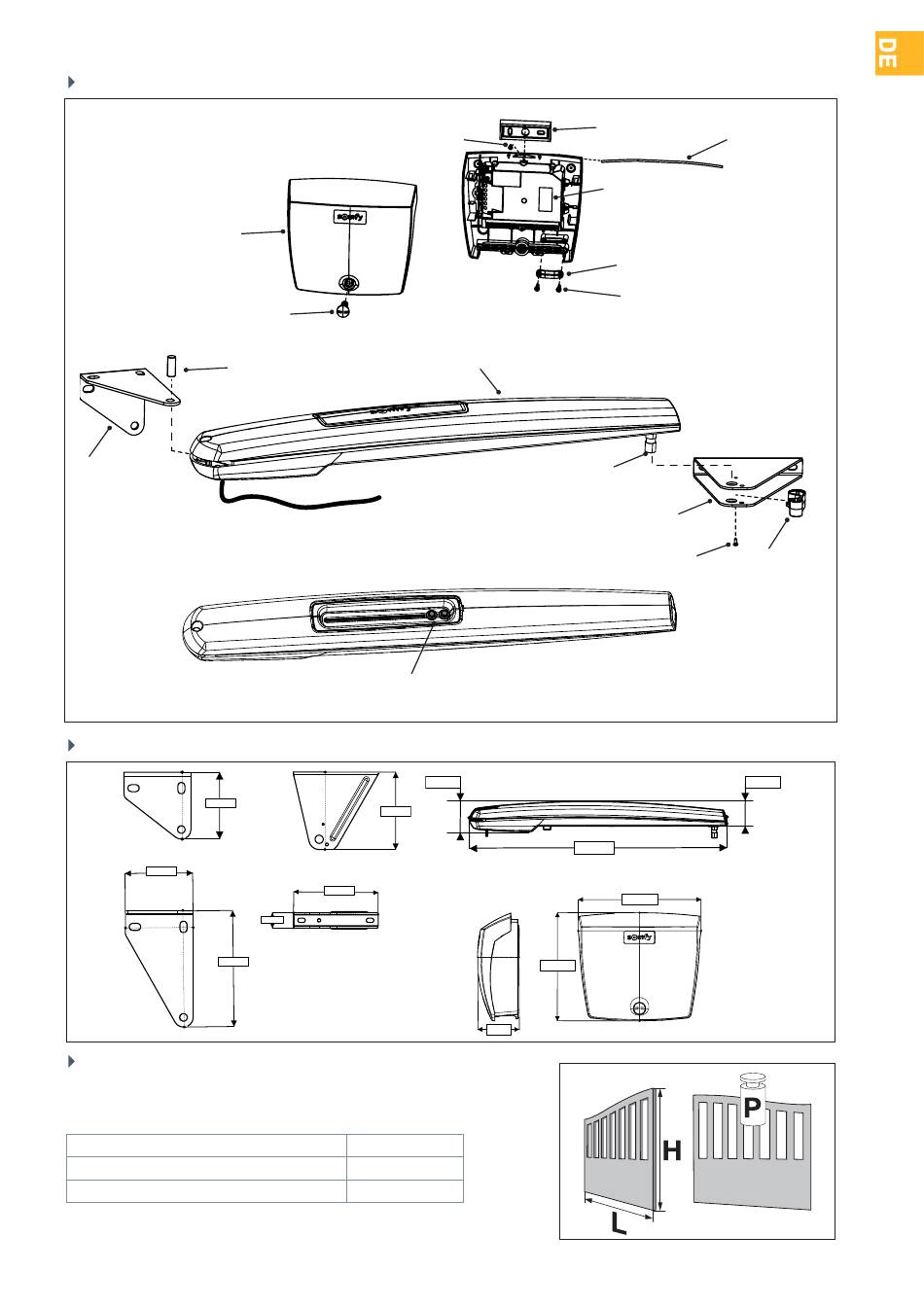

Produktbeschreibung

Steuerkastenabdeckung
Schraube
Abdeckung
Achse Befestigungswinkel/
Spindel
Befestigungswinkel
Pfeiler/Mauer

Abmessungen

105,05 mm
104,70 mm
177,11 mm
Bestimmungsgemäße Verwendung
Diese Automatikvorrichtung wurde zum Antrieb von zweiflügeligen Toren für
Privatgrundstücke entwickelt.
Maße und Gewicht der Torflügel
Max. Gewicht/Flügel (P)
Max. Höhe/Flügel (H)
Min./max. Breite/Flügel (L)
In Abhängigkeit vom Typ des Tors (mit oder ohne Durchbrüche) und den
Witterungsbedingungen (starker Wind) müssen diese Höchstwerte möglicherweise
Schraube
Befestigungswinkel
24V
Anschlag der
Spindel
88,1 mm
149,59 mm
164,49 mm
30,00 mm
250 kg
2 m
1,25 / 2,5 m
Befestigungswinkel
Steuerelektronik
Kabelzugentlastungsklemme
Schraube für
Kabelzugentlastungsklemme
Spindel
Mitnehmerbolzen
Befestigungswinkel
Torflügel
Verriegelungsteil
780,9 mm
208 mm
187 mm
72 mm
DE - Installations- und Gebrauchsanleitung EXAVIA - SOMFY
Dichtungsband
Schraube
Verriegelungsteil
70,5 mm
7
