Technische Daten, Klemmenbelegung, Anschlussshinweise - Tousek St 80 Anschluss Und Installationsanleitung

Technische Daten
Schrankensteuerung
Versorgung
max. zulässige Motorlast
Blinklichtausgang
Balkenleuchtenausgang
Haftmagnetausgang
Lichtschrankenausgang
optional erhältliche Komponenten

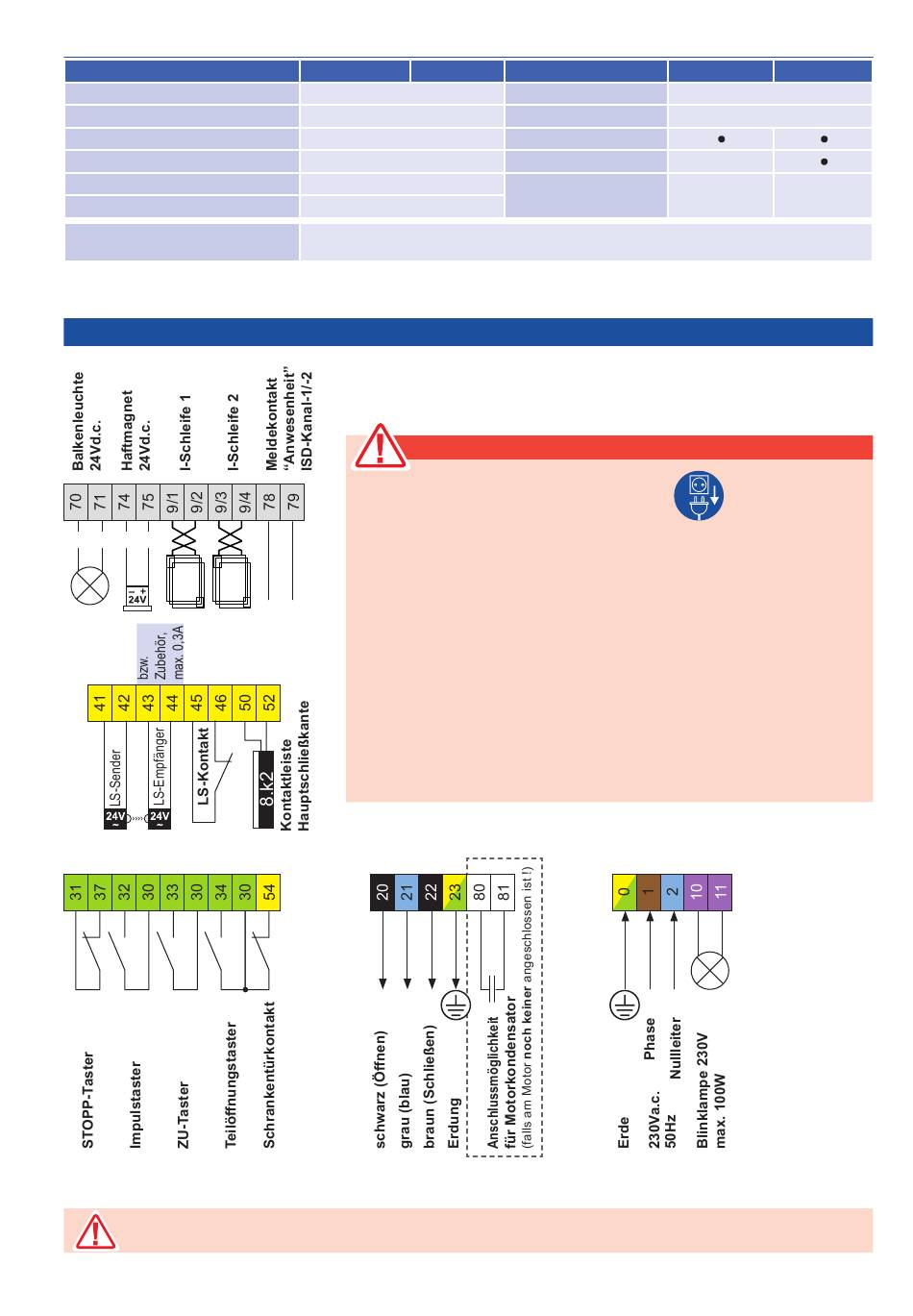

2. Klemmenbelegung
– + – +
LS-Versorgung
Der Stoppeingang hat keine Not-Aus-Funktion! - Um die Not-Aus-Funktion zu gewährleisten, ist in der
Zuleitung ein allpolig trennender Not-Aus-Schalter, der sich nach Betätigung verriegelt, vorzusehen!
tousek / DE_ST-80_80601606 / 25. 03. 2020
ST 80 ST 80V
230Va.c. 50Hz
230Va.c., 500W
230Va.c., 100 W max
24Vd.c.
24Vd.c., 5W max.
24Va.c.
steckbarer Funkempfänger • Zusatzmodul zur Auswertung des Schrankenzustandes •
I-Schleifendetektor • sonstige Befehlsgeber und Sicherheitseinrichtungen
• Vor Öffnen des Steuerungskastens
unbedingt den Hauptschalter abschalten !
• Bei versorgter Steuerung steht das Geräteinnere unter Spannung.
• Es sind daher die Sicherheitsvorschriften zu beachten, um elektrische
Schläge zu vermeiden.
• Das Gerät ist ausschließlich von qualifiziertem Fachpersonal anzu-
schließen.
• Das Gerät darf nicht in explosionsgefährdeter Umgebung eingesetzt
werden !
• Es ist ein allpolig trennender Hauptschalter mit einem Kontaktöffnungs-
abstand von min. 3mm vorzusehen. Die Anlage ist in jedem Fall gemäß
den geltenden Sicherheitsvorschriften zu schützen!
• WICHTIG: Die Steuerleitungen (Taster, Funkfernsteuerung, Lichtschran-
ken etc.) sind getrennt von den 230V Leitungen (Zuleitung, Motor,
Signallicht) zu verlegen.
Motor
a n s c h l u s s
Umgebungstemperatur
Schutzart
Drehzahlsensor
Zwangsschließung
Art. Nr.
Schrankensteuerung ST 80, ST 80V
Warnung
L N
ST 80 ST 80V
- 20°C bis + 70°C
IP66
12111590 12111600
L N
- 5 -
