Fehlersuche

Fehler
Display: „Stop-Taster augelöst"
Display: „Lichtschranke augelöst"
Display: „Hauptschließkante augelöst"
Display: „AR-System augelöst"
Display: „Lichtschranketest negativ"
Display: „Low Voltage"
Bei Befehlsgabe keine Reaktion
Steuerungs-Relais schalten, aber
keine Balkenbewegung

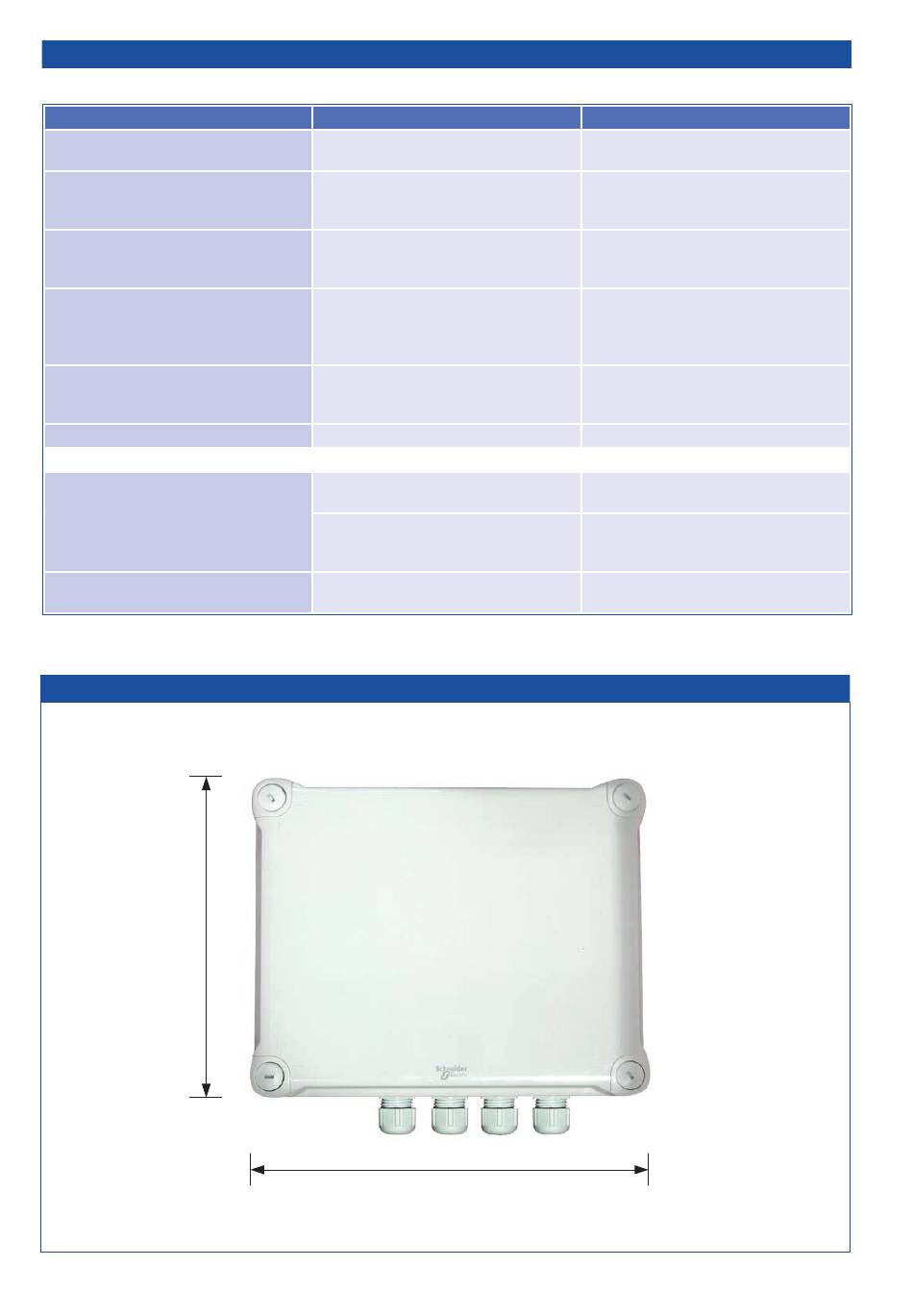

10. Maßskizze Gehäuse IP54
• Maße in mm
195
- 22 -
Mögliche Ursache
Stop-Taster nicht angeschlossen oder
nicht gebrückt
Lichtschranke unterbrochen
Hautschließkante unterbrochen oder
kurzgeschlossen
Schranke ist auf ein Hindernis aufge-
fahren oder ist zu schwergängig
Kurzschluss oder Unterbrechung der
Lichtschranke
Unterspannung
Fehlen der Netzspannung bzw.
Defekt der Sicherung
Fehler des Befehlsgebers,
z.B. Handsender nicht eingelernt
Antrieb notentriegelt
240
Schrankensteuerung ST 80, ST 80V
Behebung
Stop-Taster anschließen oder brücken
> Statusanzeige zur Hilfe benutzen
auf korrekten Anschluss überprüfen
bzw. Hindernis entfernen > Statusan-
zeige zur Hilfe benutzen
auf korrekten Funktion überprüfen
bzw. Hindernis entfernen > Statusan-
zeige zur Hilfe benutzen
korrekte Einstellung der Kräfte über-
prüfen, Hindernis entfernen bzw.
Schranke auf Leichtgängigkeit über-
prüfen
auf korrekten Anschluss überprüfen
bzw. Hindernis entfernen > Statusan-
zeige zur Hilfe benutzen
Zuleitung überprüfen
Kontrolle der Netzspannung sowie der
Sicherungen.
Befehlsgeber kontrollieren,
z.B. Handsender einlernen und
Kontrolle der Batterie
Antrieb einriegeln
Schrankensteuerung ST 80, ST 80V
Tiefe: 105
