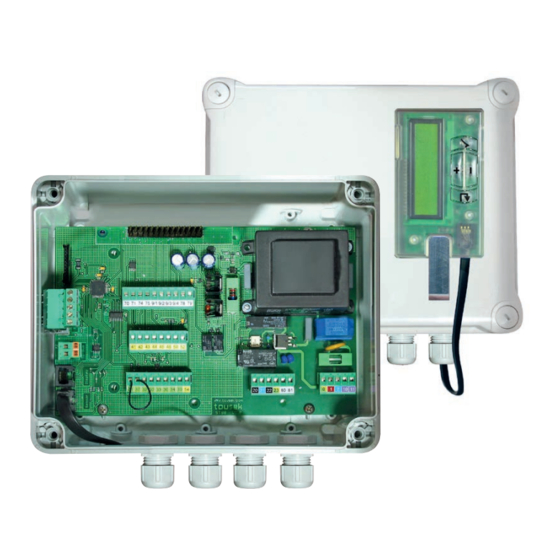

tousek ST 80 Anschluss Und Installationsanleitung
Vorschau ausblenden
Andere Handbücher für ST 80:
- Anschluss und installationsanleitung (28 Seiten) ,
- Technische information (4 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für tousek ST 80
Inhaltszusammenfassung für tousek ST 80

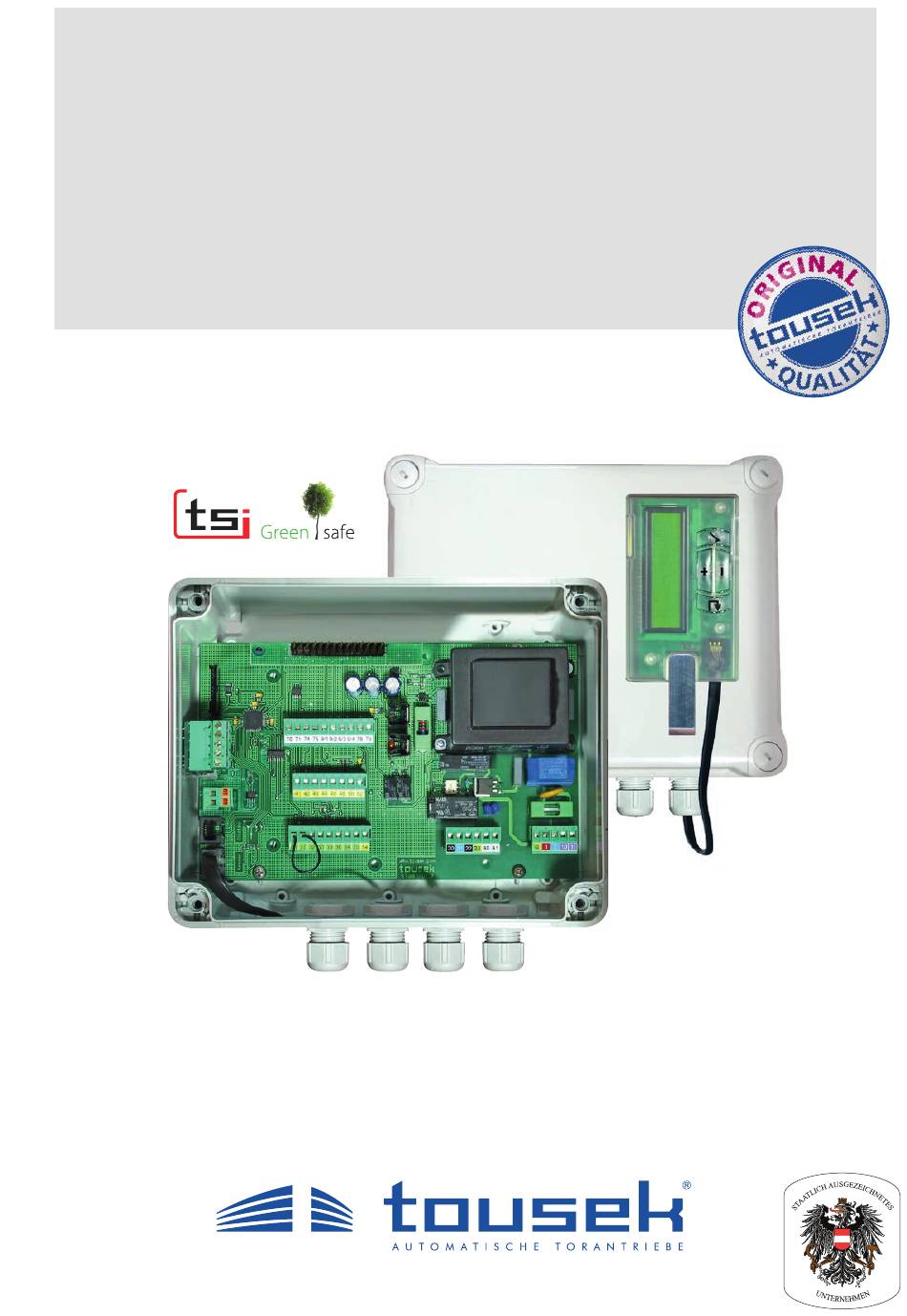

- Seite 1 Anschluss- und Installationsanleitung Schrankensteuerung ST 80, ST 80V...
-
Seite 2: Inhaltsverzeichnis
Diese Anleitung ist unser Eigentum und darf an Firmen des Mitbewerbes nicht ausgehändigt werden. Jeglicher Nachdruck, auch auszugsweise, ist ohne unsere Zustimmung nicht gestattet. Für eventuell entstandene Druckfehler oder Irrtümer ist jede Haftung ausgeschlossen. Mit Erscheinen dieser Ausgabe verlieren alle vorangegangenen Versionen ihre Gültigkeit. - 2 - tousek / DE_ST-80_80601606 / 25. 03. 2020... -
Seite 3: Allgemeine Warn- Und Sicherheitshinweise
• Anschlüsse sind gemäß den geltenden EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung zu beachten und einzuhalten. • Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. -
Seite 4: Steuerungskomponenten
(FE) Steckplatz für optionalen Funkempfänger (S.18) Klemmenleisten Sensoranschluss (ZM) Steckplatz für optionales Modul „Zustandsanzeige“(S.19) Displayanschluss bzw. TSI-Anschluss Transformator (F1) Sicherung F 5A (optionales tousek-Service-Interface) Busklemmen (F2) Sicherung F 2A (ISD) Steckplatz für optionalen I-Schleifendetektor (S.17) - 4 - tousek / DE_ST-80_80601606 / 25. 03. 2020... -
Seite 5: Technische Daten, Klemmenbelegung, Anschlussshinweise
Der Stoppeingang hat keine Not-Aus-Funktion! - Um die Not-Aus-Funktion zu gewährleisten, ist in der Zuleitung ein allpolig trennender Not-Aus-Schalter, der sich nach Betätigung verriegelt, vorzusehen! - 5 - tousek / DE_ST-80_80601606 / 25. 03. 2020... -
Seite 6: Einstellungen - Übersicht
Die einzelnen Menüpunkte sind in der folgenden Übersicht derart gekennzeichnet: = wählbare Einstellung (bzw. Wertzuweisung möglich) = Werkseinstellung = Statusanzeige kennzeichnet, die Menüpunkte, die in der GRUNDEINSTELLUNG enthalten sind. - 6 - tousek / DE_ST-80_80601606 / 25. 03. 2020... -
Seite 7: Menügliederung
Anzeige Protokolleinträge Status Sensor Anzeige Sensor Bei Schranken mit 6m Balkenlänge dürfen die Einstellungen für Geschwindigkeit AUF/ZU nicht mehr als 90% (= Werkseinstellung der ST 80) betragen! ENTER Schrankensteuerung ST 80, ST80V - 7 - tousek / DE_ST-80_80601606 / 25. 03. 2020... -
Seite 8: Anschlüsse Und Einstellungen
• WICHTIG: Inbetriebnahme nicht im Totmannbetrieb durchführen. Erst nach der Inbetriebnahme (siehe Seite 20) anwählen, falls gewünscht. Als Impulsgeber können Druck- oder Schlüsseltaster, ferner externe Funkempfänger mit potentialfreiem Schließkontakt verwendet werden. - 8 - tousek / DE_ST-80_80601606 / 25. 03. 2020... -
Seite 9: Isd Kanal 1 (I-Schleife 1: Klemmen 9/1 U. 9/2)
Wird kein STOPP-Taster ange schlossen, so sind die Klemmen 31/37 zu brücken. Der Stoppeingang hat keine Not-Aus-Funktion! - Um die Not-Aus-Funktion zu gewährleisten, ist in der Zuleitung ein allpolig trennender Not-Aus-Schalter, der sich nach Betätigung verriegelt, vorzusehen! - 9 - tousek / DE_ST-80_80601606 / 25. 03. 2020... -
Seite 10: Teilöffnungstaster (Klemmen 30/34)
Lichtschranken - Anschlussbeispiele Lichtschranke Tousek LS 26 Sender Empfänger als Sicherheitseinrichtung Wichtig 12/24V 12/24V NC C NO • Der Jumper J muss im Lichtschranken- Sender und -Empfänger übereinstimmend gesetzt werden. - 10 - tousek / DE_ST-80_80601606 / 25. 03. 2020... - Seite 11 2 Lichtschranken Tousek LS 41 / LS 180 2 Lichtschranken Tousek LS 41 / LS 180 als als Sicherheitseinrichtung Sicherheitseinrichtung mit aktiver SYNC-Funktion Sender 1 Empfänger 1 Sender 1 Empfänger 1 SYNC SYNC Empfänger 2 Sender 2 Sender 2 Empfänger 2...
-
Seite 12: Hauptschließkante (Klemmen 50/52)
nicht aktiv: Lichtschrankentest wird nicht durchgeführt. Achtung • Der Lichtschrankentest kann durch Anwahl von „nicht aktiv“ unterbunden werden. • Die Deaktivierung der Selbsttestfunktion ist nur zulässig, wenn die Sicherheitseinrichtungen der Katagorie 3 entsprechen ! - 12 - tousek / DE_ST-80_80601606 / 25. 03. 2020... -
Seite 13: Motor
Automatikbetrieb (autom. Öffnen und Schließen der Schranke). Zwangsschließung (nur bei ST 80V) Betriebslogik aktiv: Diese Funktion bewirkt, dass ein händisch aus der Geschlossenstellung gebrachter Balken umgehend wieder geschlossen wird. nicht aktiv: Zwangsschließung deaktiviert - 13 - tousek / DE_ST-80_80601606 / 25. 03. 2020... -
Seite 14: Licht / Leuchten
• Die Schranke kann mit dem Balkenleuchten-Set 24Vd.c.,max. 5W, bestehend aus 6 Stück Leuchten, ausgerüstet werden. • Hinweis: Das Set für Rundbalken (Art.Nr. 13710250) muss mittels einem, speziell dafür dimensionierten Vorwider- stand (R ) an die Steuerung ST 80 angeschlossen werden (siehe Abbildung), das Set für Flachbalken Balkenleuchte (Art.Nr. 13710190) ohne Vorwiderstand. -
Seite 15: Peripherie
• Dazu das Anschlusskabel des Haftmagneten, wie abge- Haftmagnet bildet, in die Öffnung des Vorwiderstands schieben und mittels Crimp-Zange fixieren. • Anschlusskabel und Vorwiderstand, wie abgebildet, mit den Klemmen 74(–) / 75(+) der Steuerung ST 80 – + verbinden. Auf Polarität achten. Haftmagnet Peripherie (Klemmen 74 (-) / 75 (+)) ... -
Seite 16: Diagnose
STUNDEN : MINUTEN : SEKUNDEN $$$$$$$$$$$$$$$$ T -00 00:00:00.0 Art des Ereignisses $$$$$$$$$$$$$$$$ Ereignis Status Sensor (Kontrollfunktion) Reset / Diagnose Grad und Signalstärke des Drehzahlsensors wird am Textdisplay angezeigt. - 16 - tousek / DE_ST-80_80601606 / 25. 03. 2020... -
Seite 17: Induktionsschleifendetektor (Optional)
• Abgleich: kurzer Tastendruck (< 2s), Initialisierung aller aktivierten Schleifen-Kanäle. • Reset: mittlere Dauer des Tastendrucks (> 2s), Reset des Detektors, anschließende Initialisierung aller Kanäle. Den Print des Induktionsschleifendetektors auf den Steckplatz (ISD) der Steuerung stecken. ST 80(V) - 17 - tousek / DE_ST-80_80601606 / 25. 03. 2020... -
Seite 18: Funkempfängers (Optional)
RS433/868-STN2 (2-Kanal) in den vorgesehenen Steck- • Programmierung des Empfängers siehe Anleitung platz (FE), wie abgebildet, einsetzen. Funkempfänger. • Zur Erhöhung der Reichweite kann eine externen Antenne FK433 bzw. FK868 angeschlossen werden. Steckplatz für Funkempfänger - 18 - tousek / DE_ST-80_80601606 / 25. 03. 2020... -
Seite 19: Modul Zustandsanzeige (Optional)
90 91 92 93 • Mittels der potentialfreien Meldekontakte K1 (Kl. 90/91) und K2 (Kl. 92/93) kann der Schrankenzustand auf zwei Arten ausgewertet werden (siehe Menüpunkt Meldekontakte). • Kontaktbelastung: 24Va.c./d.c., max. 10W - 19 - tousek / DE_ST-80_80601606 / 25. 03. 2020... -
Seite 20: Inbetriebnahme
ändern ? JA $$$$$$$$$$$$$$$$ Lichtschranke $$$$$$$$$$$$$$$$ Lichtschranke $$$$$$$$$$$$$$$$ $$$$$$$$$$$$$$$$ aktiv übernehmen $$$$$$$$$$$$$$$$ Lichtschranke $$$$$$$$$$$$$$$$ nicht aktiv ändern ? JA $$$$$$$$$$$$$$$$ Hauptschließkant $$$$$$$$$$$$$$$$ Hauptschließkant $$$$$$$$$$$$$$$$ $$$$$$$$$$$$$$$$ aktiv übernehmen $$$$$$$$$$$$$$$$ Hauptschließkant $$$$$$$$$$$$$$$$ nicht aktiv - 20 - tousek / DE_ST-80_80601606 / 25. 03. 2020... - Seite 21 Nach Impulsgabe zum automatischen Ein lernen der Endpositionen darf keine Unterbrechung durch eine weitere Impuls gabe oder durch das Auslösen einer Sicherheitseinrichtung erfolgen, da dies zum Abbruch des Einlernvorgangs führen würde. - 21 - tousek / DE_ST-80_80601606 / 25. 03. 2020...
-
Seite 22: Fehlersuche
Steuerungs-Relais schalten, aber Antrieb notentriegelt Antrieb einriegeln keine Balkenbewegung 10. Maßskizze Gehäuse IP54 Schrankensteuerung ST 80, ST 80V • Maße in mm Tiefe: 105 Maße und technische Änderungen vorbehalten ! - 22 - tousek / DE_ST-80_80601606 / 25. 03. 2020... - Seite 23 - 23 - tousek / DE_ST-80_80601606 / 25. 03. 2020...
