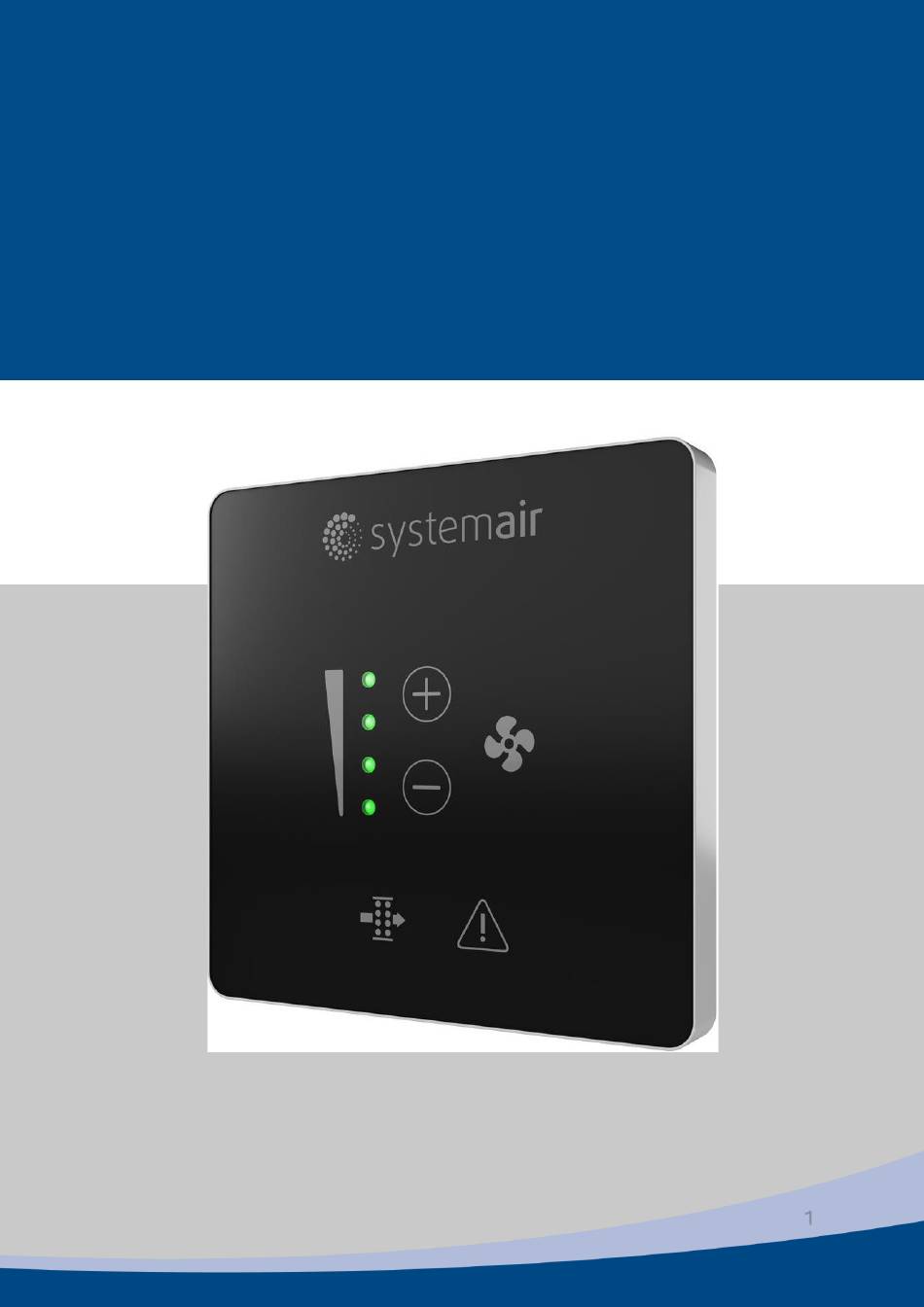

- Seite 1 Wohnraumlüftung SAVE Light Bedienungsanleitung systemair...
-
Seite 2: Inhaltsverzeichnis
2.2.1 Filterwechsel bestätigen ....................5 2.3 Alarmanzeige ..........................5 2.4 Ruhemodus ..........................5 3. Anschluss ............................6 3.1 Ändern der Adressierung (falls mehr als eine SAVE LIGHT Bedieneinheit verwendet wird)..............................6 4. Abmessungen ........................... 7 5. Zubehör .............................. 7 systemair... -
Seite 3: Save Light Bedieneinheit

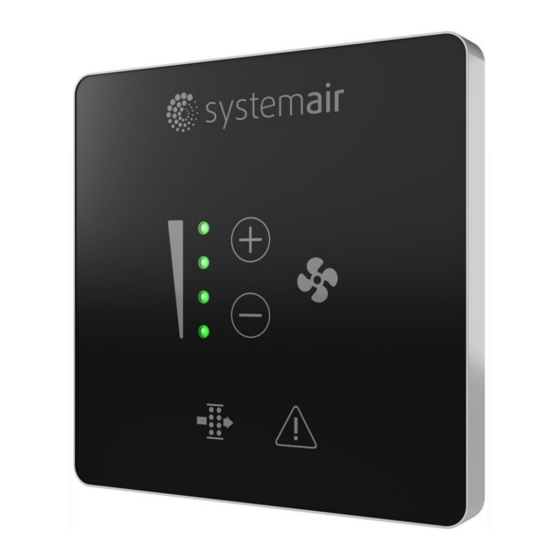

1. SAVE LIGHT Bedieneinheit SAVE LIGHT ist eine einfache Bedieneinheit für die SAVE Wohnraumlüftungsgeräte. Die Be- dieneinheit ermöglicht einen einfachen Wechsel zwischen den 4 verfügbaren Lüftungsstu- fen. Ein anstehender Filterwechsel und aktive Alarme werden ebenfalls auf der Bedienein- heit angezeigt. - Seite 4 Die extra Stufen Minimum und Maximum können nur durch Signale aus einer ex- ternen Quelle (bspw. über einen Digitaleingang) aktiviert werden. Der Modus „AUTO“ kann mithilfe der SAVE TOUCH Bedieneinheit konfiguriert werden. Es wird nicht empfohlen, die Ventilatoren auszuschalten. systemair...
-
Seite 5: Filterwechsel
Informationen zum Alarm können über die SAVE TOUCH Bedieneinheit oder über das SAVE IAM Modul abgerufen werden. Es ist nicht möglich, Alarme über die SAVE LIGHT Bedieneinheit zu quittieren. 2.4 Ruhemodus Der Ruhemodus der Bedieneinheit ist zwischen 21.00 Uhr und 07.00 Uhr aktiv. In diesem Zu- stand sind alle Leuchten der Bedieneinheit ausgeschaltet. -
Seite 6: Anschluss
Bis zu 5 SAVE LIGHT Bedieneinheiten können an einem Wohnungslüftungsgerät betrieben werden. Beim Anschluss mehrerer Bedieneinheiten muss die Adressierung angepasst wer- den. Die Adressierungen HMI6 bis HMI10 sind für SAVE LIGHT vorgesehen, keine Adresse darf doppelt belegt sein. Im Auslieferungszustand ist der SAVE LIGHT Bedieneinheit die Ad- resse HMI10 zugewiesen. -
Seite 7: Abmessungen
Für die Unterputzmontage der Bedien- einheit 306594 VK-15 Verbindungskabel Für die Verlängerung von bis zu 15m 12428 Kupplung Verbindungskabel RJ10 Für die Kombination von mehreren Ver- bindungskabeln 37367 SAVE- und CE/CD-Kupplung Für die Verbindung mehrerer Bedienein- heiten mit einem SAVE Lüftungsgerät systemair...
