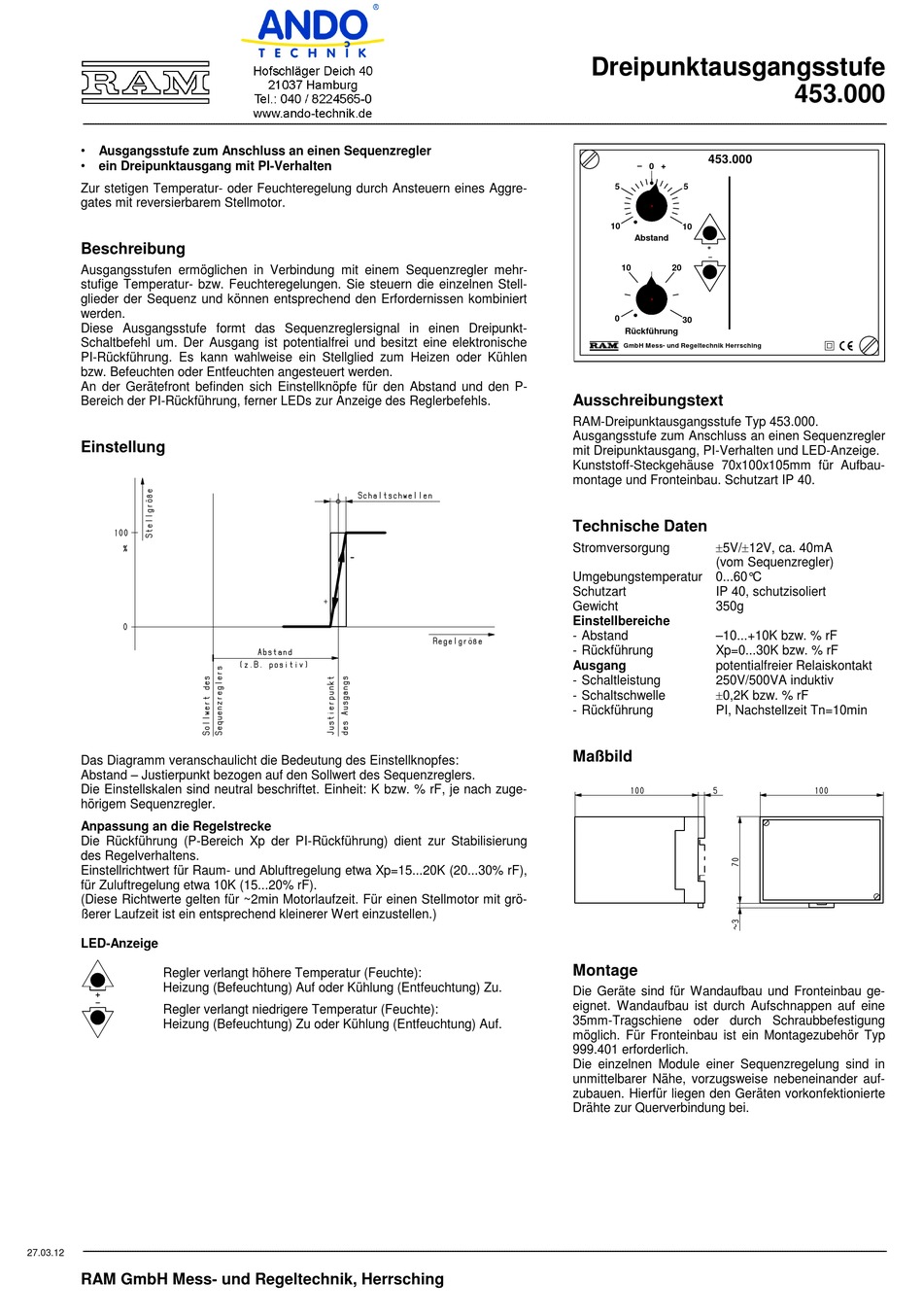

RAM 453.000 Montage

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Ausgangsstufe zum Anschluss an einen Sequenzregler
• ein Dreipunktausgang mit PI-Verhalten
Zur stetigen Temperatur- oder Feuchteregelung durch Ansteuern eines Aggre-
gates mit reversierbarem Stellmotor.
Beschreibung
Ausgangsstufen ermöglichen in Verbindung mit einem Sequenzregler mehr-
stufige Temperatur- bzw. Feuchteregelungen. Sie steuern die einzelnen Stell-
glieder der Sequenz und können entsprechend den Erfordernissen kombiniert
werden.
Diese Ausgangsstufe formt das Sequenzreglersignal in einen Dreipunkt-
Schaltbefehl um. Der Ausgang ist potentialfrei und besitzt eine elektronische
PI-Rückführung. Es kann wahlweise ein Stellglied zum Heizen oder Kühlen
bzw. Befeuchten oder Entfeuchten angesteuert werden.

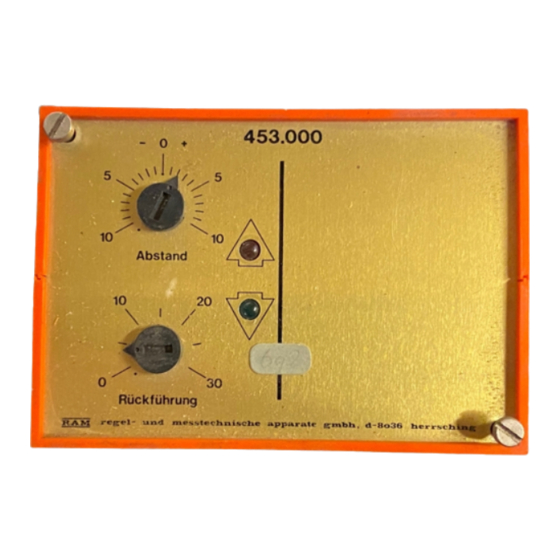

An der Gerätefront befinden sich Einstellknöpfe für den Abstand und den P-
Bereich der PI-Rückführung, ferner LEDs zur Anzeige des Reglerbefehls.
Einstellung
Das Diagramm veranschaulicht die Bedeutung des Einstellknopfes:
Abstand – Justierpunkt bezogen auf den Sollwert des Sequenzreglers.
Die Einstellskalen sind neutral beschriftet. Einheit: K bzw. % rF, je nach zuge-
hörigem Sequenzregler.
Anpassung an die Regelstrecke
Die Rückführung (P-Bereich Xp der PI-Rückführung) dient zur Stabilisierung
des Regelverhaltens.
Einstellrichtwert für Raum- und Abluftregelung etwa Xp=15...20K (20...30% rF),
für Zuluftregelung etwa 10K (15...20% rF).
(Diese Richtwerte gelten für ~2min Motorlaufzeit. Für einen Stellmotor mit grö-
ßerer Laufzeit ist ein entsprechend kleinerer Wert einzustellen.)
LED-Anzeige
Regler verlangt höhere Temperatur (Feuchte):
Heizung (Befeuchtung) Auf oder Kühlung (Entfeuchtung) Zu.
Regler verlangt niedrigere Temperatur (Feuchte):
Heizung (Befeuchtung) Zu oder Kühlung (Entfeuchtung) Auf.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
27.03.12
RAM GmbH Mess- und Regeltechnik, Herrsching
Dreipunktausgangsstufe
453.000
– +
0
5 5
10 10
Abstand
+
–
10 20
0
30
Rückführung
GmbH Mess- und Regeltechnik Herrsching
Ausschreibungstext
RAM-Dreipunktausgangsstufe Typ 453.000.
Ausgangsstufe zum Anschluss an einen Sequenzregler
mit Dreipunktausgang, PI-Verhalten und LED-Anzeige.
Kunststoff-Steckgehäuse 70x100x105mm für Aufbau-
montage und Fronteinbau. Schutzart IP 40.
Technische Daten
5V/12V, ca. 40mA
Stromversorgung
(vom Sequenzregler)
Umgebungstemperatur 0...60°C
Schutzart IP 40, schutzisoliert
Gewicht 350g
Einstellbereiche
- Abstand –10...+10K bzw. % rF
- Rückführung Xp=0...30K bzw. % rF
Ausgang potentialfreier Relaiskontakt
- Schaltleistung 250V/500VA induktiv
0,2K bzw. % rF
- Schaltschwelle
- Rückführung PI, Nachstellzeit Tn=10min
Maßbild
Montage
Die Geräte sind für Wandaufbau und Fronteinbau ge-
eignet. Wandaufbau ist durch Aufschnappen auf eine
35mm-Tragschiene oder durch Schraubbefestigung
möglich. Für Fronteinbau ist ein Montagezubehör Typ
999.401 erforderlich.
Die einzelnen Module einer Sequenzregelung sind in
unmittelbarer Nähe, vorzugsweise nebeneinander auf-
zubauen. Hierfür liegen den Geräten vorkonfektionierte
Drähte zur Querverbindung bei.
453.000
