ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG

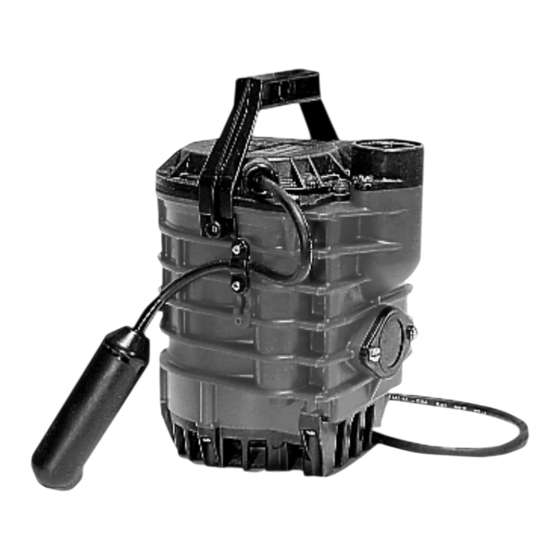

KESSEL-Tauchpumpe KTP 500/1000
Best. Nr. 28710, 28810, 28850 (KTP 500) Best. Nr. 28760, 28860 (KTP 1000)
Installation
Inbetriebnahme
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Datum
Produktvorteile
Vollautomatischer Schwimmerschalter, beim Ansteigen
I
des Wasserspiegels schaltet die Pumpe automatisch ein
Gewindeanschluß senkrecht in 1
I
Verschlußflansch auch für waagrechten Anschluß (KTP 500)
I
Förderhöhe bis 8 m (KTP 500 und bis 12 m (KTP 1000)
I
Einsatz auch in Rohrleitung Ø 200
I
kein Kippen / Schlingern der Pumpe
I
Einweisung
Ort
Stempel Fachbetrieb
/
ʼʼ
1
4
Änderungsstand: 03/ 2010-HG
Sachnummer:
099-144
Techn. Änderungen vorbehalten
Werbung
Verwandte Anleitungen für Kessel KTP 500
Inhaltszusammenfassung für Kessel KTP 500
- Seite 1 ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG KESSEL-Tauchpumpe KTP 500/1000 Best. Nr. 28710, 28810, 28850 (KTP 500) Best. Nr. 28760, 28860 (KTP 1000) Produktvorteile Vollautomatischer Schwimmerschalter, beim Ansteigen des Wasserspiegels schaltet die Pumpe automatisch ein Gewindeanschluß senkrecht in 1 ʼʼ Verschlußflansch auch für waagrechten Anschluß (KTP 500) Förderhöhe bis 8 m (KTP 500 und bis 12 m (KTP 1000)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ........................Seite ........................Seite 1. Einsatzmöglichkeiten ........................Seite 2. Anschlußmöglichkeiten ........................Seite 3. Reinigung / Wartung ........................Seite 4. Leistungsdiagramm ........................Seite 5. Technische Daten ........................Seite 6. Hilfe bei Störungen ........................Seite 7. Ersatzteile ........................Seite 8. Gewährleistung... -
Seite 3: Einsatzmöglichkeiten
ähnliches lassen sich durch die variablen An- und schmalen Behältnissen sich die Tauchpumpe ebenso ideal zur pri- schlußmöglichkeiten (senkrechter / waag- waagrechter Anschluß bei flachen vaten Nutzung. rechter Anschluß) problemlos leerpumpen. und breiten Wasserstellen Waagerechter Anschluss nur bei KTP 500... - Seite 4 Für den mobilen Einsatz läßt sich die Pum- pe selbstverständlich wieder entnehmen. zum Kanal 50er HT-Rohr Für den stationären Einsatz der Tauchpumpe ACHTUNG: KTP 500 ist zur Entlüftung der Pumpe eine Bohrung anzubringen (in Gehäuse bereits an- gesenkt). Bohrungsdurchmesser: 6 mm...
-
Seite 5: Anschlußmöglichkeiten
2. Anschlussmöglichkeiten 1. Einschraubstück mit Dichtring, Schnellkupplung und Schlauch 1 ’’ - senkrechter Anschluss - KTP 500/1000 - waagrechter Anschluss - nur KTP 500 2. Anschlussstutzen mit Reduzierung von 1 ’’ auf 1 ’’ - senkrechter Anschluss - KTP 500/1000... -
Seite 6: Reinigung / Wartung
Bevor Sie Ihre KESSEL-Tauchpumpe KTP NETZSTECKER ZIEHEN! sertechnische Anlagen dürfen mit der KES- 500 in Betrieb nehmen, lassen Sie bitte SEL-Tauchpumpe KTP 500 keine fäkalien- fachmännisch prüfen, ob die im folgenden Das regelmäßige Reinigen der KESSEL- haltigen, brennbaren oder explosiven Flüs- angeführten elektrischen Schutzmaßnah-... -
Seite 7: Leistungsdiagramm
Leistungstabelle KTP 1000 Fördermenge Q (m 0,0 1,1 2,2 3,3 4,3 5,2 6,1 6,9 7,7 10,0 Förderhöhe H (mWS) 11,0 10,5 10,0 9,5 9,0 8,5 8,0 7,0 6,4 3,0 Leistungsdiagramm KESSEL-Tauchpumpe KTP 500/1000 mit Schlauchanschluss 1 ’’ und 1 ’’ Q (m... -
Seite 8: Technische Daten
Kabellänge Steck- Motorschutz spannung vorrichtung 480 W 2800 U/min Wechsel- 230 V 2,1 Amp. 6 Amp. Schuko eingebaut (KTP 500) strom 50 Hz träge 2-polig 1000 W 2800 U/min Wechsel- 230 V 4,9 Amp. 6 Amp. Schuko eingebaut (KTP 1000) strom 50 Hz träge... -
Seite 9: Hilfe Bei Störungen
6. Hilfe bei Störungen Fehler mögliche Ursache Abhilfemaßnahmen Pumpe läuft nicht keine Netzspannung vorhanden Netzspannung prüfen Sicherung defekt Sicherung austauschen Netzleitung beschädigt Reparatur nur durch autorisiertes Fachpersonal Schwimmerschalter defekt Schwimmerschalter komplett (mit Deckel) austauschen oder Reparatur durch autorisiertes Fachpersonal Laufrad blockiert Verunreinigungen, Fest- und Grobstoffe Reinigung der Pumpe haben sich zwischen Laufrad und Saug-... -
Seite 10: Ersatzteile
7. Ersatzteile Laufrad 099-005 Pos. Einzelteil Best.Nr. Stück Ansaugdeckel 099-015 Rp 1 ʼʼ Ansaugkorb 099-007 Gewindeflansch 099-067 Verschlußflansch 099-066 O-Ring 099-071 Sechskantschraube M6x12 099-058 Fächerscheibe 6.4 mm 099-084 PT-Schraube 017-140 Schwimmerschalter 28012 Griff 099-068 Schlauchanschluß 099-074 ʼʼ, 1 ʼʼ (ohne Abbildung) -
Seite 11: Gewährleistung
1. Ist eine Lieferung oder Leistung mangel- lieferungen beginnt die Gewährleistungsfrist Voraussetzung hierfür ist eine fachmännische haft, so hat KESSEL nach Ihrer Wahl den neu zu laufen, jedoch nur im Umfang der Neu- Montage sowie ein bestimmungsgemäßer Be- Mangel durch Nachbesserung zu beseitigen lieferung. - Seite 12 A l l e s f ü r d i e E n t w ä s s e r u n g Rückstauverschlüsse Hebeanlagen Abläufe / Rinnen innerhalb von Gebäuden Abläufe außerhalb von Gebäuden Abscheider Fettabscheider Öl-/ Benzinabscheider Stärkeabscheider Sinkstoffabscheider Kleinkläranlagen Schächte...
