O design do painel frontal poderá variar dependendo do chassis. Um
módulo de painel frontal consiste principalmente em um botão de alimen-
tação, um botão de reposição, um LED de alimentação, um LED de acti-
vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel
frontal do chassis a este conector, certifi que-se que os fi os e os pinos têm
uma correspondência exacta.

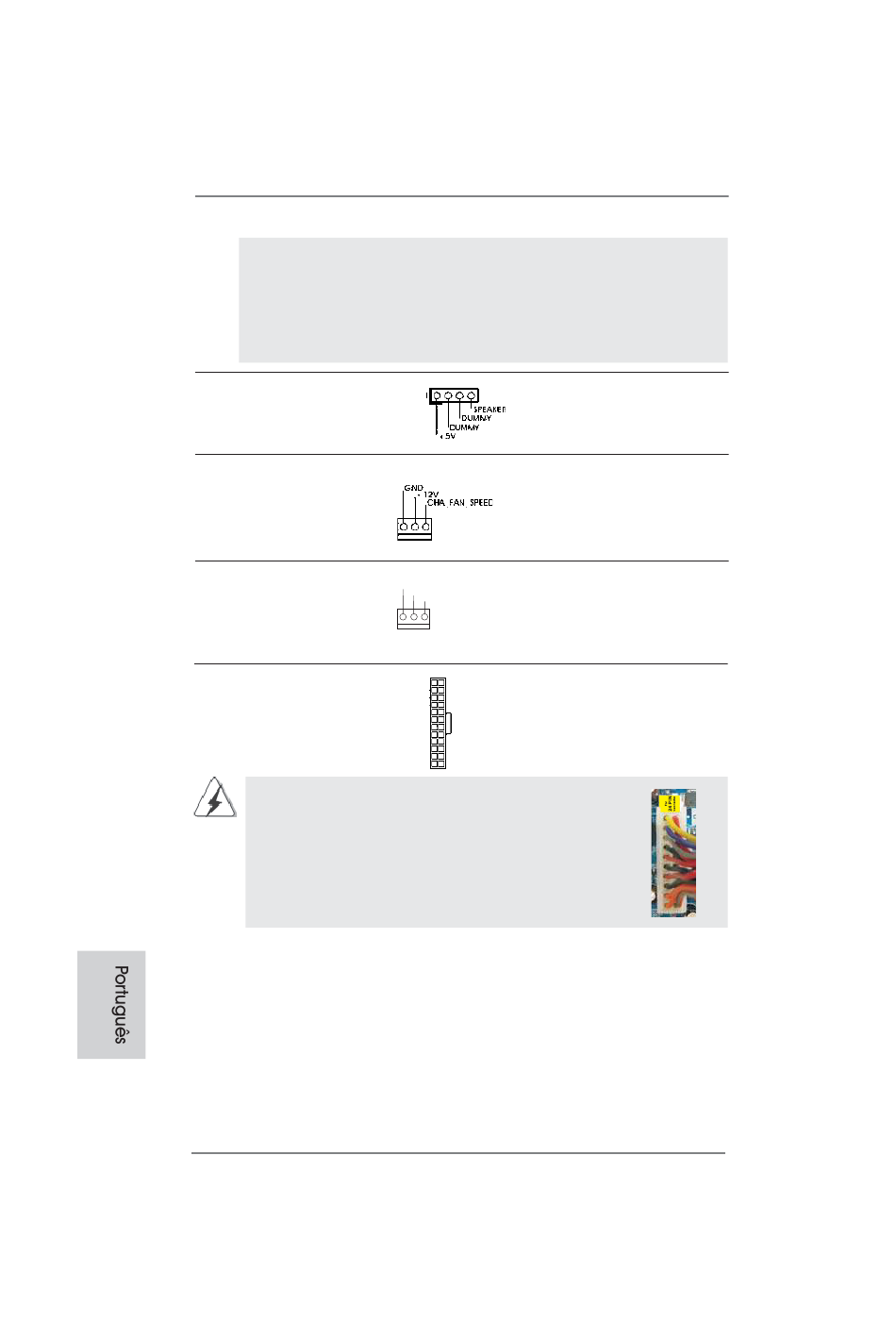

Conector do alto-falante do chassi
(SPEAKER1 de 4 pinos)
(veja a folha 2 ou 3, No. 12)
Conector do ventilador do chassis
(CHA_FAN1 de 3 pinos)
(veja a folha 2 ou 3, No. 3)
Conector do ventilador da
CPU
(CPU_FAN1 de 3 pinos)
(veja a folha 2 ou 3, No. 1)
Conector de força do ATX
(ATXPWR1 de 24 pinos)
(veja a folha 2 ou 3, No. 5)
Embora esta placa-mãe providencie um conector de
energia ATX de 24 pinos, pode apesar disso funcionar
com a adapta-ção de uma fonte de energia tradicional
de 20 pinos. Para usar a fonte de alimentação de 29
pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 13.
86
ASRock AD2700B-ITX / AD2500B-ITX Motherboard
Ligue o alto-falante do chassi
neste conector.
Ligue o cabo do ventilador
neste conector, coincidindo o fi o
preto com o pino de aterramen
to.
Ligue o cabo do ventilador da
GND
+12V
CPU, coincidindo o fi o preto
CPU_FAN_SPEED
com o pino de aterramento.
Ligue a fonte de alimentação
12
24
ATX neste conector.
1
13
Instalação da Fonte de alimentação ATX de 20 Pinos
12
24
1
13
