HDLED ( ハードドライブアクティビティ LED):
シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続
します。LED は、ハードドライブがデータの読み込みまたは書き込み動作を
しているときに点灯します。
前面パネルのデザインはシャーシによって異なります。前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア
クティビティ LED、スピーカーなどから構成されています。シャーシの前面
パネルモジュールをこのヘッダに接続する際は、ワイヤとピンの割り当てが正
しく対応していることを確認してください。

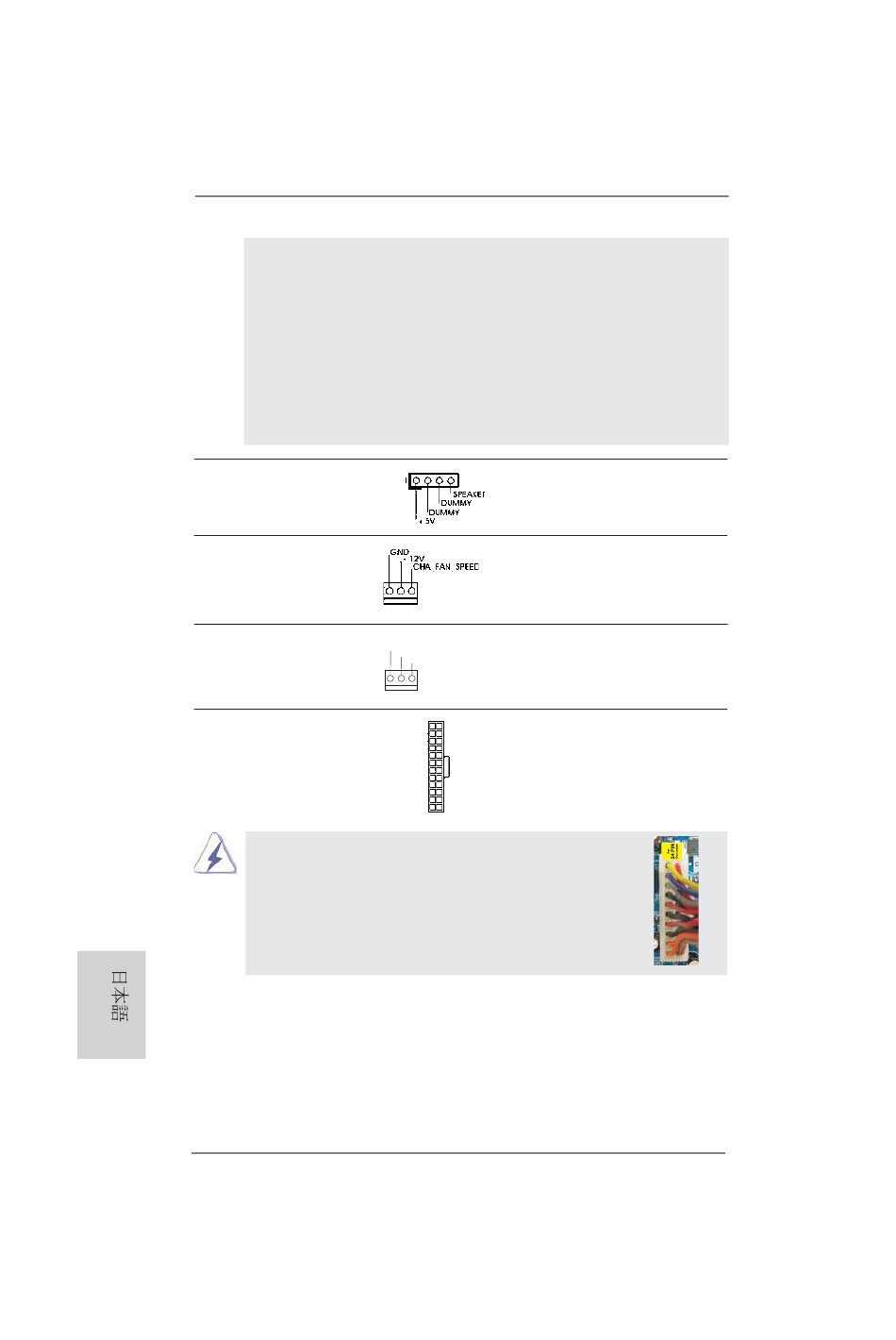

シャーシスピーカーヘッダ
(4 ピン SPEAKER1)
ページ２や 3, アイテム 12 を参照
シャーシファンコネクタ
(3 ピン CHA_FAN1)
ページ２や 3, アイテム 3 を参照
CPU ファンコネクタ
(3 ピン CPU_FAN1)
ページ２や 3, アイテム 1 を参照
ATX パワーコネクタ
(24 ピン ATXPWR1)
ページ２や 3, アイテム 5 を参照
このマザーボードには 24 ピン ATX 電源コネクタが装備されており、
従来の 20 ピン ATX 電源装置を採用している場合でも作動します。
20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源
装置にプラグを差し込みます。
118
ASRock AD2700B-ITX / AD2500B-ITX Motherboard
シャーシのスピーカーとこのヘッ
ダを接続してください。
ファンケーブルをファンコネクタ
に接続し、黒いワイヤをアースピ
ンに合わせてください。
このコネクタには CPU ファンケー
GND
+12V
ブルを接続します。黒いコードは
CPU_FAN_SPEED
アースピンに接続してください。
12
24
ATX 電源コネクタを接続します。
1
13
20 ピン ATX 電源装置の取り付け
12
24
1
13
