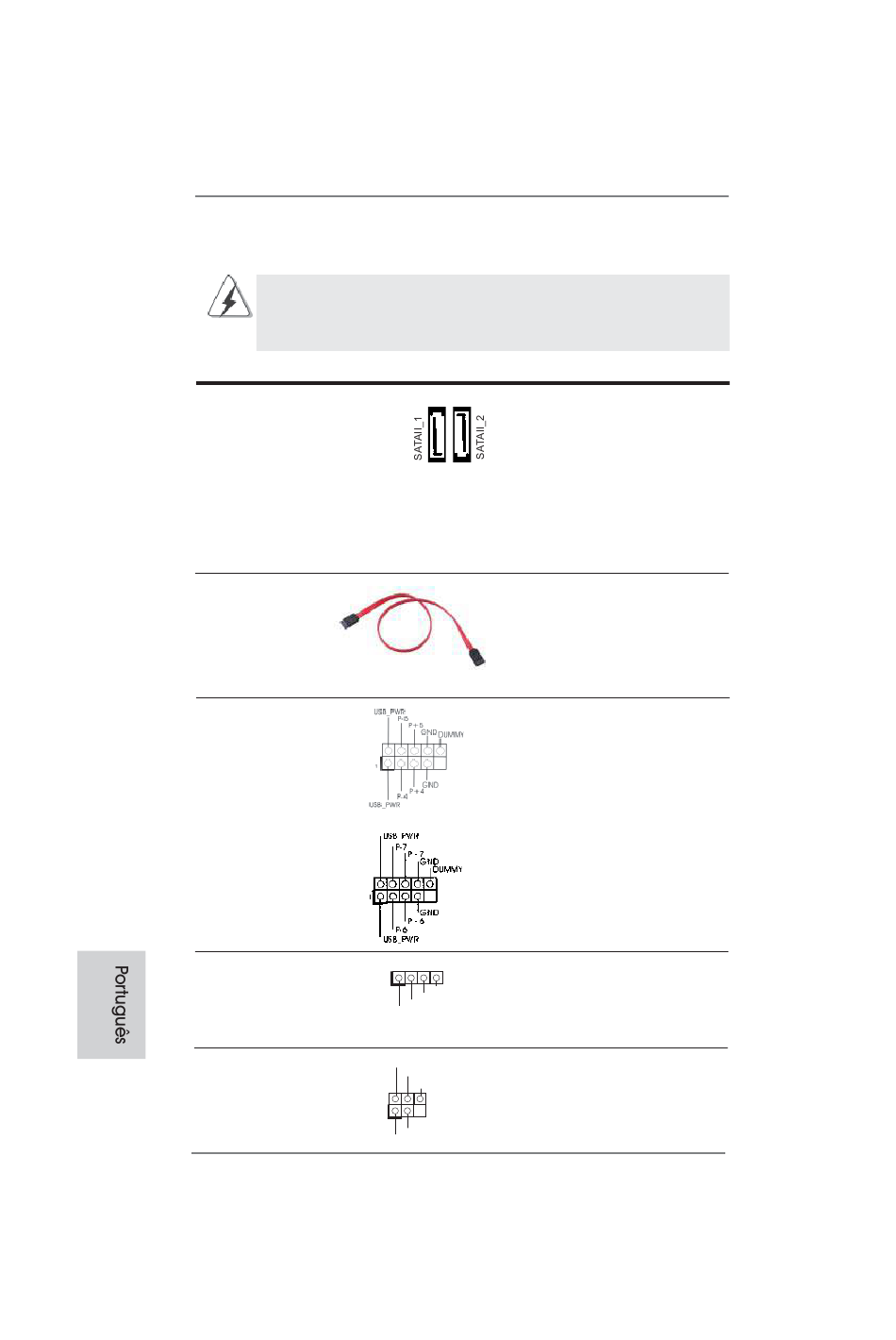

1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
Conector
Conectores ATAII Serial
(SATAII_1: veja a folha 2 ou 3, No. 14)
(SATAII_2: veja a folha 2 ou 3, No. 6)
Cabo de dados
ATA (SATA)
(opcional)
Cabezal USB 2.0
(USB4_5 de 9 pinos)
(veja a folha 2 ou 3, No. 13)
(USB6_7 de 9 pinos)
(veja a folha 2 ou 3, No. 7)
Conector do módulo de
infravermelhos
(CIR1 de 4 pinos)
(veja a folha 2 ou 3, No. 10)
Conector do módulo
de infravermelho
(IR1 de 5 pinos)
(veja a folha 2 ou 3, No. 8)
84
ASRock AD2700B-ITX / AD2500B-ITX Motherboard
Figura
Descrição
Estes dois conectores Serial
ATA (SATAII) suportam
unidades de disco rígido SATA
ou SATAII como dispositivos de
armazenamento internos. A
atual interface SATAII permite
uma taxa de transferência de
dados de até 3.0 Gb/s.
Tanto a saída do cabo de Serial
dados SATA pode ser
conectado ao disco rígido
SATA / SATAII quanto o
conector SATAII na placa mãe.
Além das portas USB
2.0 por defeito no painel de
entrada/saída, há dois
ligações USB 2.0 nesta placa-
mãe. Cada ligação USB 2.0
pode suportar dois portas USB
2.0.
Este conector pode ser utilizado
1
para ligar o receptor do controlo
GND
IRTX
IRRX
remoto.
ATX+5VSB
Este conector suporta um
IRTX
+5VSB
módulo de infravermelho para
DUMMY
transmissão e recepção sem
1
fi o, opcional.
GND
IRRX
