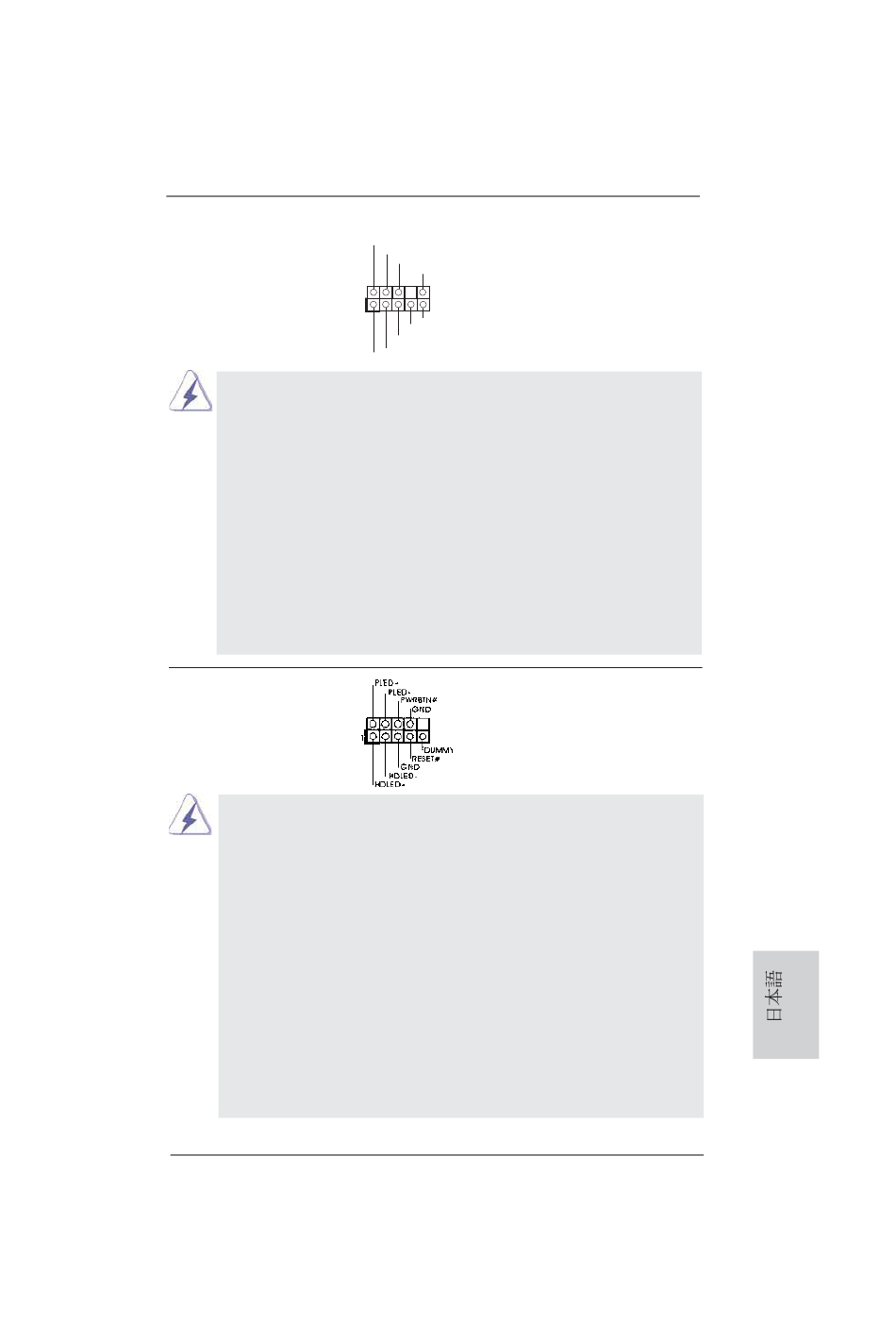

フロントオーディオパネルコネクタ
(9 ピン HD_AUDIO1)
ページ２や 3, アイテム 17 を参照
1.
ハイディフィニションオーディオはジャックセンシングをサポー
トしますが、正しく機能するためにシャーシのパネルワイヤが
HAD をサポートする必要があります。このマニュアルとシャー
シのマニュアルの指示に従って、システムを取り付けてくださ
い。
2.
AC'97 オーディオパネルを使用する場合、次のように前面パ
ネルのオーディオヘッダに取り付けてください。
A.
B.
C.
D.
システムパネルコネクタ
(9 ピン PANEL1)
ページ２や 3, アイテム 9 を参照
シャーシに付いている電源スイッチ、リセットスイッチ、システムステータ
スインジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。
ケーブルを接続する前にピンの正負極性にご注意ください。
PWRBTN ( 電源スイッチ ):
前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス
テム電源オフ方法を設定して変更することも可能です。
RESET ( リセットスイッヱ ):
シャーシの前面パネルに付いているリセットスイッチに接続します。コン
ピュータがフリーズし、正常な再起動をしない場合は、リセットスイッチを
押してコンピュータを再起動します。
PLED ( システム電源 LED):
シャーシの前面パネルに付いている電源ステータスインジケータに接続しま
す。LED は、システムが動作しているときに点灯します。LED はシステム
が S1 スリープ状態のときに点滅します。システムが S3 または S4 スリープ状
態になるか、電源オフ (S5) になると、LED は消灯します。
ASRock AD2700B-ITX / AD2500B-ITX Motherboard
このコネクタは、オーディオ機器
GND
PRESENCE#
MIC_RET
との便利な接続とコントロールを
OUT_RET
可能にするフロンとオーディオパ
ネルのためのインターフェイスで
1
す。
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Mic_IN (MIC) を MIC2_L に接続します。
Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。
Ground (GND) を Ground (GND) に接続しま
す。
MIC_RET と OUT_RET はオーディオパネル専用です。
AC'97 オーディオパネルに接続する必要はありません。
このコネクタは数種類のシステム
フ ロントパネルの機能を提供しま
す。
117
