1.4

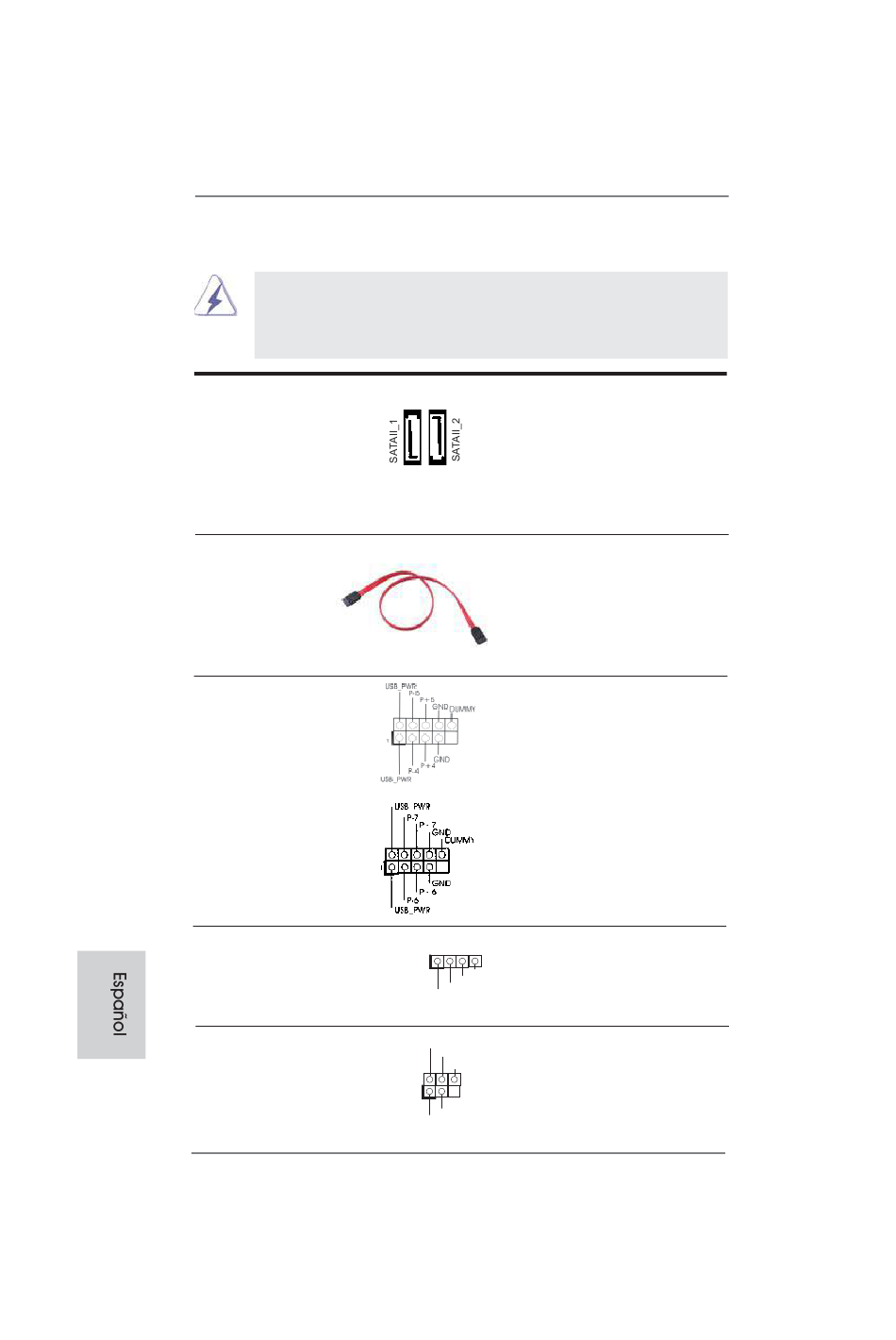

Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conexiones de serie ATAII
(SATAII_1: vea p.2 o 3, N. 14)
(SATAII_2: vea p.2 o 3, N. 6)
Cable de datos de
serie ATA (SATA)
(Opcional)
Cabezal USB 2.0
(9-pin USB4_5)
(vea p.2 o 3, N. 13)
(9-pin USB6_7)
(vea p.2 o 3, N. 7)
Base de conexiones del módulo de
infrarrojos para el consumidor
(4-pin CIR1)
(vea p.2 o 3, N. 10)
Cabezal de Módulo Infrarrojos
(5-pin IR1)
(vea p.2 o 3, N. 8)
62
ASRock AD2700B-ITX / AD2500B-ITX Motherboard
Estas dos conexiones de
serie ATAII (SATAII) admiten
cables SATA para dispositivos
de almacenamiento internos.
La interfaz SATAII actual
permite una velocidad de
transferencia de 3.0 Gb/s.
Cualquier extremo del cable de
los datos de SATA puede ser
conectado con el disco duro
de SATA / SATAII o el
conectador de SATAII en esta
placa base.
Además de puertos
USB 2.0 predeterminados en el
panel de E/S, hay dos bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
admite dos puertos USB 2.0.
Esta base de conexiones se
puede utilizar para conectar
1
GND
IRTX
receptor remoto.
IRRX
ATX+5VSB
Este cabezal soporta un
IRTX
+5VSB
módulo infrarrojos de
DUMMY
transmisión y recepción
1
wireless opcional.
GND
IRRX
