Version 1.0
Published January 2014
Copyright©2014 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
The terms HDMI™ and HDMI High-Definition Multimedia Interface, and the HDMI
logo are trademarks or registered trademarks of HDMI Licensing LLC in the United
States and other countries.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
ASRock Website: http://www.asrock.com
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASROCK AM1B-ITX

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 3: Motherboard-Layout

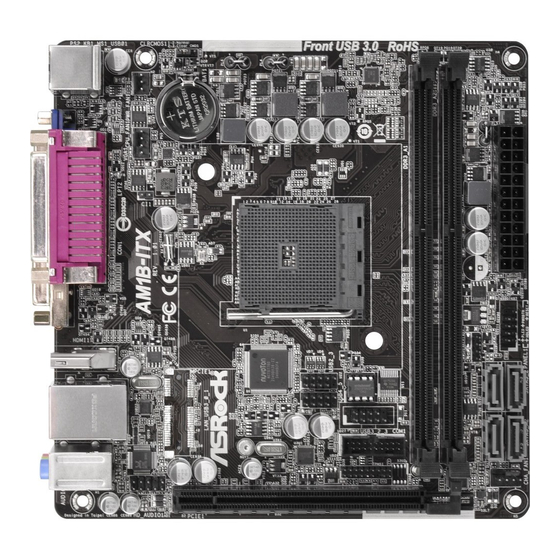

    AM1B-ITX Motherboard Layout Front USB 3.0 RoHS USB 2.0 CLRCMOS1 T: USB0 B: USB1 PWR_FAN1 CMOS BATTERY CPU_FAN1 PANEL 1 SPEAKER1 HDMI1 USB6_7 32Mb USB4_5 BIOS COM1 USB 3.0 T: USB0 B: USB1 USB3_2_3 AUDIO CODEC TPMS1 HD_AUDIO1 CHA_FAN1 PCIE1 Downloaded from www.Manualslib.com...
  • Seite 4 No. Description Power Fan Connector (PWR_FAN1) Clear CMOS Jumper (CLRCMOS1) CPU Fan Connector (CPU_FAN1) Chassis Intrusion Header (CI1) 2 x 240-pin DDR3 DIMM Slots (DDR3_A1, DDR3_A2) ATX Power Connector (ATXPWR1) Chassis Speaker Header (SPEAKER1) System Panel Header (PANEL1) SATA3 Connector (SATA3_1) SATA3 Connector (SATA3_2) SATA3 Connector (SATA3_A2) SATA3 Connector (SATA3_A1)
  • Seite 5 AM1B-ITX I/O Panel No. Description No. Description USB 2.0 Ports (USB01) USB 3.0 Ports (USB3_0_1) Parallel Port HDMI Port LAN RJ-45 Port* DVI-D Port Line In (Light Blue) D-Sub Port Front Speaker (Lime) PS/2 Mouse/Keyboard Port Microphone (Pink) * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.
  • Seite 6: Package Contents

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 7 AM1B-ITX 1.2 Specifications Platform • Mini-ITX Form Factor • All Solid Capacitor design • Supports AMD AM1 Socket A-series and E-series Quad- Core/Dual-Core APU up to 25W Memory • 2 x DDR3 DIMM Slots • Supports DDR3 1600/1333/1066 non-ECC, un-buffered memory • Max.
  • Seite 8 • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111GR (see CAUTION2) • Supports Realtek RealWoW! Technology • Supports Wake-On-LAN • Supports Full Spike Protection • Supports LAN Cable Detection • Supports Energy Efficient Ethernet 802.3az • Supports PXE Rear Panel • 1 x PS/2 Mouse/Keyboard Port • 1 x Parallel Port (ECP/EPP support) • 1 x D-Sub Port...
  • Seite 9 / 7 32-bit / 7 64-bit / XP 32-bit / XP 64-bit Certifica- • FCC, CE, WHQL tions • ErP/EuP ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com Downloaded from www.Manualslib.com manuals search engine...
  • Seite 10 1. Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 8 / 7 / XP. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation. You can use ASRock XFast RAM to utilize the memory that Windows® cannot use.
  • Seite 11: Unique Features

    LED, FAN-Tastic Tuning and a whole lot more. ASRock Instant Boot ASRock Instant Boot allows you to turn on your PC in just a few seconds, provides a much more efficient way to save energy, time, money, and improves system running speed for your system.
  • Seite 12 And it also boosts the speed of Adobe Photoshop 5 times faster. Another advantage of ASRock XFast RAM is that it reduces the frequency of accessing your SSDs or HDDs in order to extend their lifespan.
  • Seite 13 Windows® 8 brings the ultimate boot up experience. The lightning boot up speed makes it hard to access the UEFI setup. ASRock Restart to UEFI allows users to enter the UEFI automatically when turning on the PC. By enabling this function, the PC will enter the UEFI directly after you restart.
  • Seite 14 1.4 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when a jumper cap is placed on these 2 pins.
  • Seite 15 AM1B-ITX 1.5 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
  • Seite 16 Serial ATA3 Connectors These four SATA3 (SATA3_1: connectors support SATA see p.1, No. 9) data cables for internal (SATA3_2: storage devices with up to see p.1, No. 10) 6.0 Gb/s data transfer rate. (SATA3_A1: see p.1, No. 12) (SATA3_A2: see p.1, No. 11) USB 2.0 Headers Besides two USB 2.0 ports USB_PWR...
  • Seite 17 AM1B-ITX 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the instructions in our manual and chassis manual to install your system. 2. If you use an AC’97 audio panel, please install it to the front panel audio header by the steps below: A.
  • Seite 18 Serial Port Header This COM1 header (9-pin COM1) supports a serial port (see p.1, No. 16) module. Chassis Intrusion Header This motherboard (2-pin CI1) supports CASE OPEN (see p.1, No. 4) detection feature that detects if the chassis cove has been removed. This feature requires a chassis with chassis intrusion detection design.
  • Seite 19: Einleitung

    AM1B-ITX 1 Einleitung Vielen Dank, dass Sie sich für das AM1B-ITX von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.
  • Seite 20: Technische Daten

    1.2 Technische Daten Plattform • Mini-ITX-Formfaktor • Vollständig solides Kondensatordesign Prozessor • Unterstützt AMD-AM1-Sockel der A-Serie und E-Serie mit Quad-Core/Dual-Core-APU bis 25 W Speicher • 2 x DDR3-DIMM-Steckplätze • Unterstützt DDR3 1600/1333/1066 non-ECC, ungepufferter Speicher • Systemspeicher, max. Kapazität: 16GB Erweiterungs- • 1 x PCI-Express 2,0-x16-Steckplatz (PCIE1: x4-Modus) steckplatz...
  • Seite 21: Anschluss

    AM1B-ITX • Unterstützt vollständigen Überspannungsschutz • Unterstützt LAN-Kabelerkennung • Unterstützt energieeffizientes Ethernet 802.3az • Unterstützt PXE Rückblende, • 1 x PS/2-Maus/Tastaturanschluss • 1 x Parallel Port (ECP/EPP Support) • 1 x D-Sub-Port • 1 x DVI-D-Port • 1 x HDMI-Port • 2 x USB 2.0-Ports (Unterstützt vollständigen...
  • Seite 22: Funktion

    32 Bit / 8, 64 Bit / 7, 32 Bit / 7, 64 Bit / XP, 32 Bit / XP, 64 Bit Zertifizierungen • FCC, CE, WHQL • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Downloaded from www.Manualslib.com manuals search engine...
  • Seite 23: Jumper-Einrichtung

    AM1B-ITX 1.3 Jumper-Einrichtung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“...
  • Seite 24: Integrierte Stiftleisten Und Anschlüsse

    1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie (9-polig, PANEL1) Netzschalter, Reset-Taste (siehe S.
  • Seite 25 AM1B-ITX Serial-ATA-III-Anschlüsse Diese vier SATA-III- (SATA3_1: Anschlüsse unterstützen siehe S. 1, Nr. 9) SATA-Datenkabel für (SATA3_2: interne Speichergeräte mit siehe S. 1, Nr. 10) einer Datenübertragungsge- (SATA3_A1: schwindigkeit bis 6,0 Gb/s. siehe S. 1, Nr. 12) (SATA3_A2: siehe S. 1, Nr. 11) USB 2.0-Stiftleisten...
  • Seite 26 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse. 2. Wenn Sie ein AC’97-Audiopanel nutzen, installieren Sie es bitte anhand der nachstehenden Schritte an der Audiostiftleiste (Frontblende): A.
  • Seite 27 AM1B-ITX ATX-Netzanschluss Dieses Motherboard (24-polig, ATXPWR1) bietet einen 24-poligen (siehe S. 1, Nr. 6) ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 Serieller-Port-Stiftleiste Diese COM1-Stiftleiste (9-polig, COM1) unterstützt ein Modul für (siehe S. 1, Nr. 26) serielle Ports.
  • Seite 28: Contenu De L'emballage

    1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock AM1B-ITX, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
  • Seite 29 AM1B-ITX 1.2 Spécifications Plateforme • Facteur de forme Mini-ITX • Conception à condensateurs solides Processeur • Prend en charge les APU Quad-Core/Dual-Core série A et série E à socket AM1 AMD jusqu’à 25 W Mémoire • 2 x fentes DIMM DDR3 • Prend en charge les mémoires sans tampon non ECC DDR3...
  • Seite 30 • Prise en charge de la détection de câble LAN • Prend en charge la fonction d’économie d’énergie Ethernet 802.3az • Prend en charge PXE Connectique • 1 x port souris/clavier PS/2 du panneau • 1 x port parallèle: Support ECP/EPP arrière • 1 x port D-Sub • 1 x port DVI-D...
  • Seite 31 AM1B-ITX BIOS • BIOS UEFI AMI 32Mo avec prise en charge d’interface graphique • Support du “Plug and Play” • Compatible ACPI 1.1 Wake Up Events • Gestion jumperless • Prend en charge SMBIOS 2.3.1 • Réglage de la tension DRAM CD inclus • Pilotes, utilitaires, logiciel AntiVirus (version d’évaluation),...
  • Seite 32 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court- circuité’. Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est ‘ouvert’.
  • Seite 33 AM1B-ITX 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Seite 34 Connecteurs Serial ATA3 Ces quatre connecteurs (SATA3_1: SATA3 sont compatibles voir p.1, No. 9) avec les câbles de données (SATA3_2: SATA pour les appareils (voir p.1, No. 10) de stockage internes (SATA3_A1: avec un taux de transfert (voir p.1, No. 12) maximal de 6,0 Go/s.
  • Seite 35 AM1B-ITX 1. L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
  • Seite 36 Connecteur Cette carte mère est d’alimentation ATX dotée d’un connecteur (ATXPWR1 à 24 broches) d’alimentation ATX à 24 (voir p.1, No. 6) broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13. Embase pour port série Cette embase COM1 (COM1 à...
  • Seite 37 AM1B-ITX Embase TPM Ce connecteur prend en (TPMS1 à 17 broches) charge un module TPM (voir p.1, No. 15) (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet...
  • Seite 38: Contenuto Della Confezione

    Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.
  • Seite 39 AM1B-ITX 1.2 Specifiche Piattaforma • Fattore di forma Mini-ITX • Design di condensatore solido • Supporta APU Quad-Core/Dual-Core fino a 25 W con socket AMD AM1 serie A e serie E Memoria • 2 x slot DIMM DDR3 • Supporta la memoria DDR3 1600/1333/1066 non ECC, senza buffer • Capacità...
  • Seite 40 I/O pannello • 1 x porta mouse/tastiera PS/2 posteriore • 1 x porta parallela: supporto ECP/EPP • 1 x porta D-Sub • 1 x porta DVI-D • 1 x porta HDMI • 2 x porte USB 2.0 (Supporta protezione completa da sovratensione) • 2 x porte USB 3.0 (Supporta protezione completa da sovratensione)
  • Seite 41 64-bit / 7 a 32-bit / 7 a 64-bit / XP a 32-bit / XP a 64-bit Certificazioni • FCC, CE, WHQL • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Downloaded from www.Manualslib.com manuals search engine...
  • Seite 42 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
  • Seite 43 AM1B-ITX 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Seite 44 Connettori Serial ATA3 Questi quattro connettori (SATA3_1: SATA3 supportano cavi vedere pag.1, n. 9) dati SATA per dispositivi (SATA3_2: di archiviazione interna, vedere pag. 1, n. 10) con una velocità di (SATA3_A1: trasferimento dati fino a vedere pag. 1, n. 12) 6,0 Gb/s.
  • Seite 45 AM1B-ITX 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
  • Seite 46 Connettore di Questa scheda madre è alimentazione ATX dotata di un connettore (ATXPWR1 a 24 pin) di alimentazione ATX (vedere pag. 1, n. 6) a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13. Header porta seriale Questo header COM1 (COM1 a 9 pin)
  • Seite 47: Contenido Del Paquete

    Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté...
  • Seite 48 1.2 Especificaciones Plataforma • Factor de forma Mini-ITX • Diseño de los Condensadores: All Solid • Admite APU de cuatro y dos núcleos de las series A y E en zócalo AM1 AMD de hasta 25 W Memoria • 2 ranuras DDR3 DIMM • Compatible con memoria no-ECC, sin búfer DDR3 1600/1333/1066 • Capacidad máxima de la memoria del sistema: 16GB...
  • Seite 49 AM1B-ITX • Compatible con PXE Panel trasero • 1 puerto de ratón/teclado PS/2 • 1 puerto paralelo: soporta ECP/EPP • 1 puerto D-Sub • 1 puerto DVI-D • 1 puerto HDMI • 2 puertos USB 2.0 (Admite protección total contra subidas de tensión)
  • Seite 50 XP de 32 bits / XP de 64 bits Certificacio- • FCC, CE, WHQL • Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP) * Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com Downloaded from www.Manualslib.com manuals search engine...
  • Seite 51 AM1B-ITX 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
  • Seite 52 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del Conecte el interruptor de alimentación,...
  • Seite 53 AM1B-ITX Conectores Serie ATA3 Estos cuatro conectores (SATA3_1: SATA3 son compatibles consulte la pág.1, N.º 9) con cables de datos SATA (SATA3_2: para dispositivos de consulte la pág.1, N.º 10) almacenamiento interno (SATA3_A1: con una velocidad de consulte la pág.1, N.º 12)
  • Seite 54 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
  • Seite 55 AM1B-ITX Conector de alimentación Esta placa base contiene un conector de (ATXPWR1 de 24 pines) alimentación ATX de 24 (consulte la pág.1, N.º 6) pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.
  • Seite 56: Комплект Поставки

    1 Введение Благодарим вас за приобретение надежной материнской платы ASRock AM1B- ITX, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.
  • Seite 57 AM1B-ITX 1.2 Спецификация Платформа • Форм-фактор Mini-ITX • Использование только твердотельных конденсаторов ЦП • Возможность установки вспомогательного блока питания для 4-/2-ядерных процессоров AMD AM1 серии A и E мощностью до 25 Вт Память • 2 х гнездо DDR3 DIMM • Поддержка модулей памяти DDR3 1600/1333/1066 Non- ECC Unbuffered • Максимальный...
  • Seite 58 • Поддержка полной защиты от перенапряжения • Поддержка определения кабеля ЛВС • Поддержка Energy Efficient Ethernet 802.3az • Поддержка PXE Порты • 1 x PS/2 мышь/для клавиатуры ввода- • 1 x параллельный порт: поддержка ECP/EPP вывода • 1 x D-Sub на...
  • Seite 59 AM1B-ITX • Поддержка режима настройки без перемычек • Поддержка SMBIOS 2.3.1 • Регулировка напряжений DRAM Диск с ПО • Драйвера, утилиты, антивирусное ПО (демоверсия), браузер и панель инструментов Google Chrome, Start8 (демоверсия на 30 дней) Контроль • Датчик температуры ЦП/корпуса питания...
  • Seite 60 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки. Перемычка...
  • Seite 61 AM1B-ITX 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.
  • Seite 62 Разъемы Serial ATA3 Эти четырех разъемов (SATA3_1: SATA3 предназначены см. стр.1, № 9) для подключения кабелей (SATA3_2: SATA внутренних (См. стр. 1, № 10) запоминающих устройств (SATA3_A1: для передачи данных со (См. стр. 1, № 12) скоростью до 6,0 Гб/с. (SATA3_A2: (См.
  • Seite 63 AM1B-ITX 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус. 2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке...
  • Seite 64 Разъем питания АТХ Эта материнская плата снабжена 24-контактным (24-контактный, разъемом питания АТХ. ATXPWR1) Чтобы использовать (См. стр. 1, № 6) 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Колодка Колодка COM1 последовательного поддерживает порта подключение модуля (9-контактная, COM1) последовательного...
  • Seite 65: Conteúdo Da Embalagem

    Web site para obter informações específicas acerca do modelo que está a utilizar. Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.
  • Seite 66: Especificações

    1.2 Especificações Plataforma • Formato Mini-ITX • Design de condensador sólido • Suporta Socket AMD AM1 série A e série E Quad-Core/ Dual-Core APU até 25W Memória • 2 x ranhuras DIMM DDR3 • Suporta memória DDR3 1600/1333/1066, não ECC, sem memória intermédia • Capacidade máxima da memória do sistema: 16GB Ranhuras de...
  • Seite 67 AM1B-ITX E/S do painel • 1 x Porta PS/2 para mouse/teclado traseiro • 1 x Porta paralela (com suporte ECP/EPP) • 1 x Porta D-Sub • 1 x Porta DVI-D • 1 x porta HDMI • 2 x portas USB 2.0 (Suporta proteção total contra sobretensão) • 2 x portas USB 3.0 (Suporta proteção total contra sobretensão)
  • Seite 68 64-bits / 7 32-bits / 7 64-bits / XP 32-bits / XP 64-bits • FCC, CE, WHQL Certificações • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com Downloaded from www.Manualslib.com manuals search engine...
  • Seite 69 AM1B-ITX 1.3 Configuração dos jumpers A imagem abaixo ilustra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
  • Seite 70 1.4 Terminais e conectores integrados Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal. Terminal do painel de Ligue o botão de sistema alimentação, o botão de...
  • Seite 71 AM1B-ITX Conectores ATA3 de série Estes quatro conectores (SATA3_1: SATA3 suportam consultar p.1, N.º 9) cabos de dados SATA (SATA3_2: para dispositivos de consultar p.1, N.º 10) armazenamento interno (SATA3_A1: com uma velocidade de consultar p.1, N.º 12) transferência de dados de (SATA3_A2: até...
  • Seite 72 1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no manual do chassis para instalar o seu sistema. 2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo: A.
  • Seite 73 AM1B-ITX Conector de alimentação Esta placa principal inclui um conector de (ATXPWR1 de 24 pinos) alimentação ATX de 24 (consultar p.1, N.º 6) pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 o Pino 13.
  • Seite 74: Ambalaj İçeriği

    1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock AM1B-ITX anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar. Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması...
  • Seite 75 AM1B-ITX 1.2 Özellikler Platform • Mini-ITX Form Faktörü • Tam Katı Bağlayıcı tasarımı • AMD AM1 Soket A serisi ve E serisi Dört Çekirdek/Çift Çekirdek APU’yu 25W’a Kadar Destekler Bellek • 2 x DDR3 DIMM yuvaları • DDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış...
  • Seite 76 • LAN Kablo Algılama’yı destekler • Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler • PXE özelliğini destekler Arka Panel I/O • 1 x PS/2 Fare/Klavye Bağlantı Noktası • 1 x Paralel Portu (ECP/EPP destekler) • 1 x D-Sub Bağlantı Noktası • 1 x DV-D Bağlantı...
  • Seite 77 / 7 32-bit / 7 64-bit / XP 32-bit / XP 64-bit Belgeler • FCC, CE, WHQL • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Downloaded from www.Manualslib.com manuals search engine...
  • Seite 78 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzeri- ne yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı...
  • Seite 79 AM1B-ITX 1.4 Ekli Bağlantılar ve Bağlayıcılar Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağ- lantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı Güç anahtarını bağlayın, (9-pin PANEL1) kasa üzerindeki anahtar...
  • Seite 80 Seri ATA3 Bağlayıcıları Bu dört SATA3 (SATA3_1: bağlayıcısı, veri aktarım bkz. sf.1, No. 9) hızı 6,0 Gb/sn'ye kadar (SATA3_2: olan dahili depolama bkz. sf.1, No. 10) aygıtları için tasarlanmış (SATA3_A1: SATA veri kablolarını bkz. sf.1, No. 12) destekler. (SATA3_A2: bkz. sf.1, No. 11) USB 2.0 Bağlantıları...
  • Seite 81 AM1B-ITX 1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin. 2. Bir AC’97 ses paneli kullanıyorsanız, lütfen bu paneli aşağıdaki adımları izleyerek ön panel ses bağlantısına takın:...
  • Seite 82 Seri Bağlantı Noktası Bu COM1 bağlantısı seri Bağlantısı bağlantı yuvası modülünü (9-pin COM1) destekler. (bkz. sf.1, No. 16) Kasa Yetkisiz Erişim Bu anakartın kasa Bağlantısı kapağının açılıp (2-pin CI1) açılmadığını tespit eden (bkz. sf.1, No. 4) bir KASA AÇIK özelliği bulunmaktadır.
  • Seite 83 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기 술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체 적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목 록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.
  • Seite 84 1.2 규격 • Mini-ITX 폼 팩터 플랫폼 • 모든 솔리드 콘덴서 구조 • AMD AM1 소켓 A 시리즈 및 E 시리즈 쿼드 코어 / 듀얼 코어 APU 를 최대 25W 까지 지원합니다 • DDR3 DIMM 슬롯 2 개 메모리 • DDR3 1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원 •...
  • Seite 85 AM1B-ITX • 절전형 이더넷 802.3az 지원 • PXE 지원 • PS/2 마우스 / 키보드 포트 1 개 후면 패널 I/O • 의 병렬 포트 :ECP/EPP 지원오 디오 잭 1 개 • D-Sub 포트 1 개 • DVI-D 포트 1 개...
  • Seite 86 64 비트 / 7 32 비트 / 7 64 비트 / XP 32 비트 / XP 64 비트 • FCC, CE, WHQL 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com Downloaded from www.Manualslib.com manuals search engine...
  • Seite 87 AM1B-ITX 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단 락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점 퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 .
  • Seite 88 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우 지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 . 섀시의 전원 스위치 , 리 시스템 패널 헤더 (9 핀 PANEL1) 셋...
  • Seite 89 AM1B-ITX 시리얼 ATA3 커넥터 이들 4 개의 SATA3 커 (SATA3_1: 넥터는 최대 6.0 Gb/s 데 1 페이지 , 9 번 항목 참조 ) 이터 전송 속도를 제공 (SATA3_2: 하는 내부 저장 장치용 (1 페이지 , 10 번 항목 참조 ) SATA 데이터...
  • Seite 90 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어 가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시 스템을 설치하십시오 . 2. AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에...
  • Seite 91 AM1B-ITX ATX 전원 커넥터 이 마더보드에는 (24 핀 ATXPWR1) 24 핀 ATX 전원 (1 페이지 , 6 번 항목 참조 ) 커넥터가 탑재되어 있습니다 . 20 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 13 을 따라 연결하십시오 . 이 COM1 헤더는 시리얼...
  • Seite 92 必要な場合には、 ご使用のモデルについての詳細情報を、 当社のウェブサイトで参 照ください。 アスロックのウェブサイトでは、 最新の VGA カードおよび CPU サポー ト一覧もご覧になれます。 アスロックウェブサイト http://www.asrock.com. 1.1 パッケージの内容 • アスロック AM1B-ITX マザーボード (Mini-ITX フォームファクター) • アスロック AM1B-ITX クイックインストールガイド • アスロック AM1B-ITX サポート CD • 2 x シリアル ATA (SATA) データケーブル (オプション) • 1 x I/O パネルシールド...
  • Seite 93 AM1B-ITX 1.2 仕様 • Mini-ITX フォームファクター プラットフォー • オール固体コンデンサー設計 ム • AMD AM1 ソケッ ト A シリーズと E シリーズの Quad-Core/ Dual-Core APU を最大 25W までサポートします • 2 x DDR3 DIMM スロッ ト メモリ • DDR3 1600/1333/1066 ECC なし、 アンバッファードメモリを サポート...
  • Seite 94 • 1 x PS/2 マウス / キーボードポート リアパネル I/O • 1 x シリアル用ポート • 1 x D-Sub ポート • 1 x DVI-D ポート • 1 x HDMI ポート • 2 x USB 2.0 ポート ( 完全なサージ保護に対応 ) • 2 x USB 3.0 ポート ( 完全なサージ保護に対応 ) •...
  • Seite 95 / 8 64 ビッ ト / 7 32 ビッ ト / 7 64 ビッ ト / XP 32 ビッ ト / XP 64 ビッ ト 認証 • FCC、 CE、 WHQL • ErP/EuP Ready (ErP/EuP ready 電源が必要です) * 商品詳細については、 当社ウェブサイトをご覧ください。 http://www.asrock.com Downloaded from www.Manualslib.com manuals search engine...
  • Seite 96 1.3 ジャンパー設定 このイラストは、 ジャ ンパーの設定方法を示しています。 ジャ ンパーキャップがピ ンに被さっていると、 ジャ ンパーは 「ショート」 です。 ジャ ンパーキャップがピンに 被さっていない場合には、 ジャ ンパーは 「オープン」 です。 この図は 3 ピンのジャ ンパーを表し、 ジャ ンパーキャップがピン 1 とピン 2 に被さっているとき、 これら のピンは 「ショート」 です。 CMOS クリアジャ ンパー (CLRCMOS1) デフォルト CMOS のクリア (p.1、...
  • Seite 97 AM1B-ITX 1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーと コネクターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネク ターにジャンパーキャップを被せると、 マザーボードに永久損傷が起こることがあ ります。 システムパネルヘッダー 電源スイッチを接続し、 (9 ピンパネル 1) スイッチをリセッ トし、 下 (p.1、 No. 8 参照) 記のピン割り当てに従っ て、 シャーシのシステムス テータス表示ランプをこ のヘッダーにセッ トしま す。 ケーブルを接続する ときには、 ピンの+と−に 気をつけてください。 PWRBTN (電源スイッチ) : シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用し て、 システムをオフにする方法を設定できます。...
  • Seite 98 シリアル ATA3 コネクタ これら 4 つの SATA3 コ ー ネクターは、 最高 6.0 Gb/ 秒のデータ転送速度で (SATA3_1: p.1、 No. 9 参照) 内部ストレージデバイス 用の SATA データケーブ (SATA3_2: p.1、 No. 10 参照) ルをサポートします。 (SATA3_A1: p.1、 No. 12 参照) (SATA3_A2: p.1、 No. 11 参照) USB 2.0 ヘッダー I/O パネルの...
  • Seite 99 AM1B-ITX 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい ることが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルお よびシャーシのマニュアルの指示に従ってください。 2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー ディオヘッダーに取り付けてください。 A. Mic_IN (MIC) を MIC2_L に接続。 B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続。 C. アース (GND) をアース (GND) に接続。...
  • Seite 100 ATX 電源コネクター このマザーボードは 24 ピ (24 ピン ATXPWR1) ン ATX 電源コネクター (p.1、 No. 6 参照) を提供します。 20 ピンの ATX 電源を使用するに は、 ピン 1 と 13 番に合わ せて接続してください。 シリアルポートヘッダー この COM1 ヘッダーはシ (9 ピン COM1) リアルポートモジュール (p.1、 No. 16 参照) をサポートします。 ケースイントリュージョン...
  • Seite 101 AM1B-ITX 1 简介 感谢您购买 ASRock AM1B-ITX 主板,这是按照 ASRock 一贯严格质量控制标准 生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计和卓 越性能。 由于主板规格和 BIOS 软件可能已更新,因此, 本文档的内容可能会随时更改,恕 不另行通知。如果本文档有任何修改,则更新的版本将发布在 ASRock 网站上,我 们不会另外进行通知。如果您需要与此主板相关的技术支持,请访问我们的网站 以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。ASRock 网站 http://www.asrock.com。 1.1 包装清单 • ASRock AM1B-ITX 主板 (Mini-ITX 规格尺寸) • ASRock AM1B-ITX 快速安装指南...
  • Seite 102 1.2 规格 • Mini-ITX 规格 规格尺寸 • 全固态电容器设计 • 支持最高 25W 的 AMD AM1 Socket A 系列和 E 系列四核 / 处 理器 双核 APU • 2 x DDR3 DIMM 内存插槽 内存 • 支持 DDR3 1600/1333/1066 non-ECC、un-buffered 内存 • 系统内存最大容量 : 16GB •...
  • Seite 103 AM1B-ITX • 支持 Energy Efficient Ethernet 802.3az • 支持 PXE 背板 I/O • 1 x PS/2 鼠标 / 键盘接口 • 1 x 并行端口 ( 支持 ECP/EPP) • 1 x D-Sub 接口 • 1 x DVI-D 接口 • 1 x HDMI 接口...
  • Seite 104 • Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64- 操作系统 bit / 7 32-bit / 7 64-bit / XP 32-bit / XP 64-bit • FCC、CE、WHQL 认证 • 支持 ErP/EuP ( 需要搭配支持 ErP/EuP 的电源供应器 ) * 有关详细产品信息 ,请访问我们的网站: http://www.asrock.com Downloaded from www.Manualslib.com manuals search engine...
  • Seite 105 AM1B-ITX 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时,跳线 “短接” 。如果这些 针脚上没有装跳线帽,跳线 “开路” 。此图显示 3 针跳线, 当跳线帽装在针脚 1 和 针脚 2 “上,它们短接” 。 清除 CMOS 跳线 (CLRCMOS1) 清除 CMOS 默认 (见第 1 页 ,第 2 个) CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置,请关闭计算机 , 从电源上拔下电源线插头。等候 15 秒后,使用跳线帽将...
  • Seite 106 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到 这些接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配,将 (9 针 PANEL1) 机箱上的电源开关、 重置 见第 1 页 , 第 8 个) 开关和系统状态指示灯 连接到此接脚。在连接线 缆前请记下正负针脚。 PWRBTN ( 电源开关 ): 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET ( 重置开关 ): 连接到机箱前面板上的重置开关。如果计算机死机,无法执行正常重新启动,按重 置开关重新启动计算机。 PLED (系统电源 LED) : 连接到机箱前面板上的状态指示灯 。系统操作操作时,此 LED 亮起。系统处在 S3 睡眠状态时,此...
  • Seite 107 AM1B-ITX 串行 ATA3 接口 这四个 SATA3 接口支持 (SATA3_1: 最高 6.0 Gb/s 数据传输 见第 1 页 , 第 9 个) 速率的内部存储设备的 (SATA3_2: SATA 数据线。 见第 1 页 , 第 10 个) (SATA3_A1: 见第 1 页 , 第 12 个) (SATA3_A2: 见第 1 页 , 第 11 个)...
  • Seite 108 1. 高清音频支持插孔感测,但机箱上的面板连线必须支持 HDA 才能正常工作。请 按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’ 97 音频面板,请按照以下步骤安装到前面板音频接脚: A. 将 Mic_IN (MIC) 连接到 MIC2_L. B。将 Audio_R (RIN) 连接到 OUT2_R,将 Audio_L (LIN) 连接到 OUT2_L. C。将接地端 (GND) 连接到接地端 (GND)。 D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’ 97 音频面 板连接它们。 E. 要启用前麦克风,请转到 Realtek 控制面板上的 “FrontMic” (前麦克风) 选项 卡,调整...
  • Seite 109 AM1B-ITX 此 COM1 接脚支持串行 串行端口接脚 (9 针 COM1) 端口模块。 (见第 1 页 ,第 16 个) 此主板支持 CASE OPEN 机箱侵入接脚 (2 针 CI1) (机箱打开) 检测功能 - (见第 1 页 ,第 4 个) 检测机箱盖是否拆下 。此 功能需要采用侵入检测 设计的机箱。 TPM 接脚 此接口支持 Trusted (17 针 TPMS1) Platform Module (信任平...
  • Seite 110 電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電 子信息產品污染控制標示要求」,電子信息產品應進行標示,藉以向消費者揭 露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染 或對人身、財產造成嚴重損害的期限。依上述規定,您可于本產品之印刷電路 板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板 之環保使用期限為 10 年。 圖一 有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明,請參照以下表格 及說明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求,然該部件仍符合歐盟指令...
  • Seite 111 AM1B-ITX 1 簡介 感謝您購買 ASRock AM1B-ITX 主機板, 本主機板經 ASRock 嚴格品管製作, 是一套讓人信賴的可靠產品。 本產品採耐用設計所展現的優異效能,完全符合 ASRock 對品質及耐用度的承諾。 由於主機板規格及 BIOS 軟體可能會更新,所以本文件內容如有變更 ,恕不另行通 知。如本文件有任何修改, 可至 ASRock 網站逕行取得更新版本,不另外通知。若 您需要與本主機板相關的技術支援,請上我們的網站瞭解有關您使用機型的特定 資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網 站 http://www.asrock.com. 1.1 包裝內容 • ASRock AM1B-ITX 主機板 (Mini-ITX 尺寸)...
  • Seite 112 1.2 規格 • Mini-ITX 尺寸 平台 • 全固態電容設計 • 支援 AMD AM1 Socket A 系列與 E 系列四核心 / 雙核心 APU ( 最高 25W) • 2 x DDR3 DIMM 插槽 記憶體 • 支援 DDR3 1600/1333/1066 非 ECC、無緩衝記憶體 • 最大系統記憶體容量: 16GB • 1 x PCI Express 2.0 x16 插槽 (PCIE1 : x4 模式) 擴充插槽...
  • Seite 113 AM1B-ITX 後面板 I/O • 1 x PS/2 滑鼠 / 鍵盤連接埠 • 1 x 並列埠 ( 支援 ECP/EPP) • 1 x D-Sub 連接埠 • 1 x DVI-D 連接埠 • 1 x HDMI 連接埠 • 2 x USB 2.0 連接埠 ( 支援全防護 ) •...
  • Seite 114 • Microsoft® Windows® 8.1 32 位元 / 8.1 64 位元 / 8 32 位元 / 8 作業系統 64 位元 / 7 32 位元 / 7 64 位元 / XP 32 位元 / XP 64 位元 • FCC、CE、WHQL 認證 • ErP/EuP Ready (需具備 ErP/EuP ready 電源供應器) * 如需產品詳細資訊,請上我們的網站: http://www.asrock.com Downloaded from www.Manualslib.com manuals search engine...
  • Seite 115 AM1B-ITX 1.3 跳線設定 圖例顯示設定跳線的方式 。跳線蓋套在針腳上時,該跳線為 「短路」 。若沒有跳 線蓋套在針腳上,該跳線為 「開啟」 。圖例顯示 3-pin 跳線的跳線蓋套在 pin1 及 pin2 時,這兩個針腳皆為 「短路」 。 清除 CMOS 跳線 (CLRCMOS1) (請參閱第 1 頁 ,編號 2) 清除 CMOS 預設 您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設 設定 ,請先關閉電腦電源,再拔下電源供應器的電源線。在等待 15 秒後,請使 用跳線蓋讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過,請不要在更新...
  • Seite 116 1.4 板載標頭及接頭 板載標頭及接頭都不是跳線, 請勿將跳線蓋套在這些標頭及接頭上。將跳線蓋 套在標頭及接頭上,將造成主機板永久性的受損。 系統面板標頭 請依照以下的針腳排 (9-pin PANEL1) 列將機殼上的電源開 (請參閱第 1 頁 , 編號 8) 關、 重設開關及系統 狀態指示燈連接至此 標頭。在連接纜線之 前,請注意正負針腳。 PWRBTN (電源開關) : 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET (重設開關) : 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動,按下重 設開關即可重新啟動電腦。 PLED (系統電源 LED) : 連接至機殼前面板上的電源狀態指示燈。系統正在運作時,此 LED 會亮起。系 統進入 S3 睡眠狀態時,LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時, LED 會熄滅。...
  • Seite 117 AM1B-ITX Serial ATA3 接頭 這四組 SATA3 接頭皆 (SATA3_1: 支援內部儲存裝置的 請參閱第 1 頁 ,編號 9) SATA 資料纜線,最高 (SATA3_2: 可達 6.0 Gb/s 資料傳 請參閱第 1 頁 ,編號 10) 輸率。 (SATA3_A1: 請參閱第 1 頁 ,編號 12) (SATA3_A2: 請參閱第 1 頁 ,編號 11) USB 2.0 標頭...
  • Seite 118 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing),但機殼上的面板線必須 支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’ 97 音訊面板,請按照以下步驟安裝至前面板音訊標頭: A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C. 將接地 (GND) 連接至接地 (GND)。 D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’ 97 音訊面 板上連接。...
  • Seite 119 AM1B-ITX 此 COM1 標頭支援序 序列連接埠標頭 (9-pin COM1) 列連接埠模組。 (請參閱第 1 頁 ,編號 16) 機殼防護標頭 本主機板支援 「機殼 (2-pin CI1) 開啟」 偵測功能, 可偵 (請參閱第 1 頁 ,編號 4) 測機殼外蓋是否遭移 除。若要使用本功能, 機殼必須採用機殼防 護偵測設計。 TPM 標頭 此接頭支援信賴平台 (17-pin TPMS1) 模組 (TPM) 系統, 可 (請參閱第 1 頁 ,編號 15)...
  • Seite 120 Spesifikasi Platform • Bentuk dan Ukuran Mini-TX • Desain Kapasitor Solid • Mendukung Soket AMD AM1 seri A dan E APU Quad-Core/ Dual-Core hingga 25W Memori • 2 x Slot DDR3 DIMM • Mendukung DDR3 1600/1333/1066 non-ECC, memori tanpa buffer • Kapasitas maksimum memori sistem: 16GB Slot Ekspansi • 1 x Slot PCI Express 2.0 x16 (PCIE1: x4 mode)
  • Seite 121 AM1B-ITX • Mendukung Deteksi Kabel LAN • Mendukung Energy Efficient Ethernet 802.3az • Mendukung PXE Panel I/O • 1 x Port Mouse/Keyboard PS/2 Belakang • 1 x Parallel port (Mendukung ECP/EPP) • 1 x Port D-Sub • 1 x Port DVI-D • 1 x Port HDMI...
  • Seite 122 / 7 32-bit / 7 64-bit / XP 32-bit / XP 64-bit Sertifikasi • FCC, CE, WHQL • Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com Downloaded from www.Manualslib.com manuals search engine...
  • Seite 123: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...
