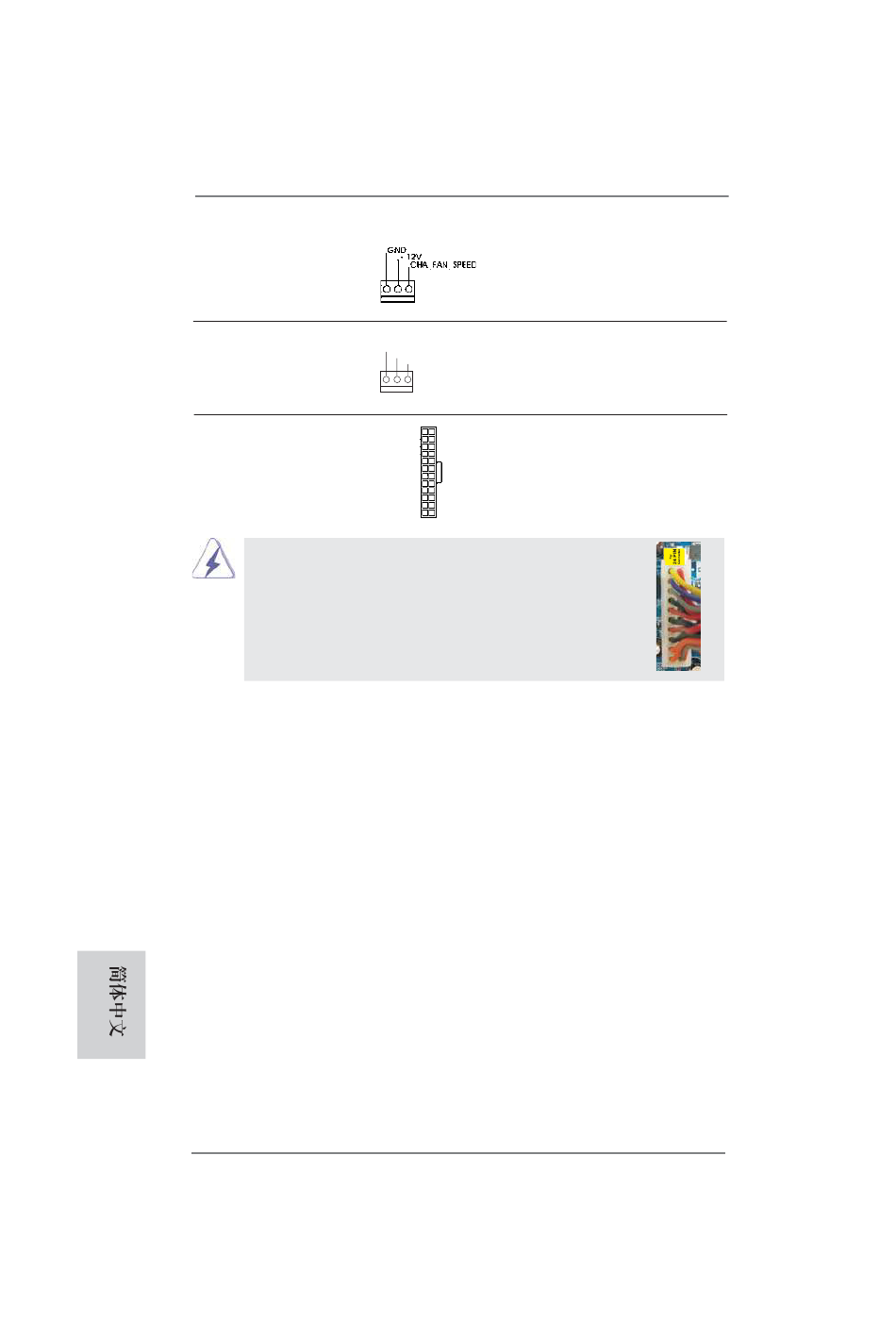

機箱風扇接頭
(3 針 CHA_FAN1)
( 見第 2 或 3 頁第 3 項 )
CPU 風扇接頭
(3 針 CPU_FAN1)
( 見第 2 或 3 頁第 1 項 )
ATX 電源接頭
(24 針 ATXPWR1)
( 見第 2 或 3 頁第 5 項 )
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
128
ASRock AD2700B-ITX / AD2500B-ITX Motherboard
請將風扇連接線接到這個
接頭，並讓黑線與接地的針腳
相接。
請將 CPU 風扇連接線接到這個
GND
+12V
接頭，並讓黑線與接地的針腳
CPU_FAN_SPEED
相接。
請將 ATX 電源供應器連接到這
12
24
個接頭。
1
13
20-Pin ATX 電源安裝說明
12
24
1
13
