3. Hardware Installation

Wenn Sie die EX-1045 installieren, beachten Sie unbedingt die folgenden Installationshin-
weise. Da es technisch große Unterschiede bei Gehäusen gibt, können wir Ihnen nur eine
generelle Anleitung zum Einbau der Platine geben. Bei Unklarheiten halten Sie sich bitte
an die Betriebsanleitung Ihres Gehäuse-Herstellers.
Ziehen Sie bei allen Geräten den Netzstecker. Öffnen Sie vorsichtig Ihr ATX Ge-
häuse (lösen Sie dazu evtl. zuvor die Schrauben des Gehäuses). Schrauben Sie 4
der beim Gehäuse beiliegenden Halter am Gehäuse-Boden fest. Befestigen Sie
nun die Platine mit 4 Schrauben an den Haltern. Achten Sie darauf dass die Halter
und die Schrauben bündig sitzen und die EX-1045 fest sitzt. Befestigen Sie jetzt
noch die beiliegende ATX-Blende am Gehäuse und verschrauben Sie sie mit einem
weiteren Halter am Gehäuse-Boden. Nun können Sie Ihr ATX 2.0 Netzteil an der
Platine anschließen. Verbinden Sie abschließend noch die Gehäuse LED & Power
sowie Reset Anschlüsse mit der EX-1045 (siehe Bild 1 oben links).

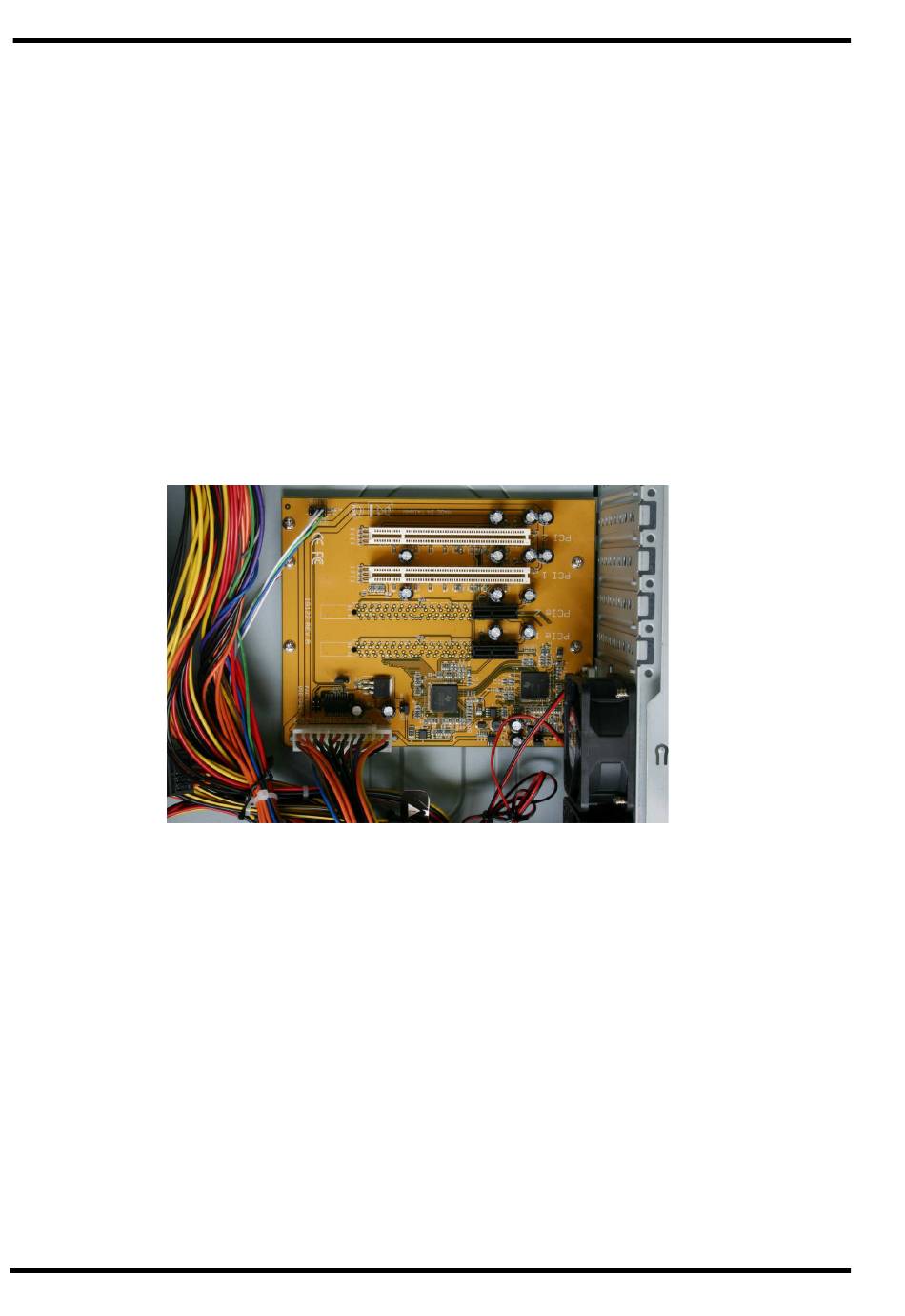

Bild 1
Stecken Sie eine der optional erhältlichen Karten EX-1094 / EX-1095 / EX-1096 oder EX-
1097 vorsichtig in den ausgewählten PCI-Express Slot ein. Beachten Sie, dass Sie dabei
korrekt eingesteckt wird, und dass kein Kurzschluss entsteht (siehe Bild 2). Bitte wenden Sie
in keinem Fall Gewalt an. Die Karte sollte sich mit leichtem druck in den Port einsetzen las-
sen! Danach befestigen Sie die EX-1095 PCI-Express Karte mit einer Schraube am Gehäu-
se. Sie können das Computergehäuse nun wieder schließen und die Netzverbindungen
wieder herstellen! Falls Sie die EX-1096 zum Anschluss verwenden befestigen Sie zuerst
die EX-10000 so wie in deren Anleitung beschrieben an der EX-1096, und stecken Sie die
Karte dann einfach in den ExpressCard Slot an Ihrem Notebook (Siehe Bild3). Nun können
Sie die Karten in Ihr Gehäuse einbauen (siehe Bild 4). Verbinden Sie anschließend das bei
der Karte mitgelieferte Kabel mit der EX-1045 (siehe Anschlussbeispiel auf Seite 6). Verbin-
den Sie zum Schluss noch das Netzkabel mit Ihrem Gehäuse.
Wichtig!!! Schalten Sie die Box immer ein bevor Sie den PC einschalten und erst ab
nachdem der PC komplett Heruntergefahren wurde. Sonst werden die Karten nicht
korrekt erkannt! Eine Hot-Plug & Play Funktion unterstützt die EX-1045 nicht!
