Manual
EX-1594HMS-PL

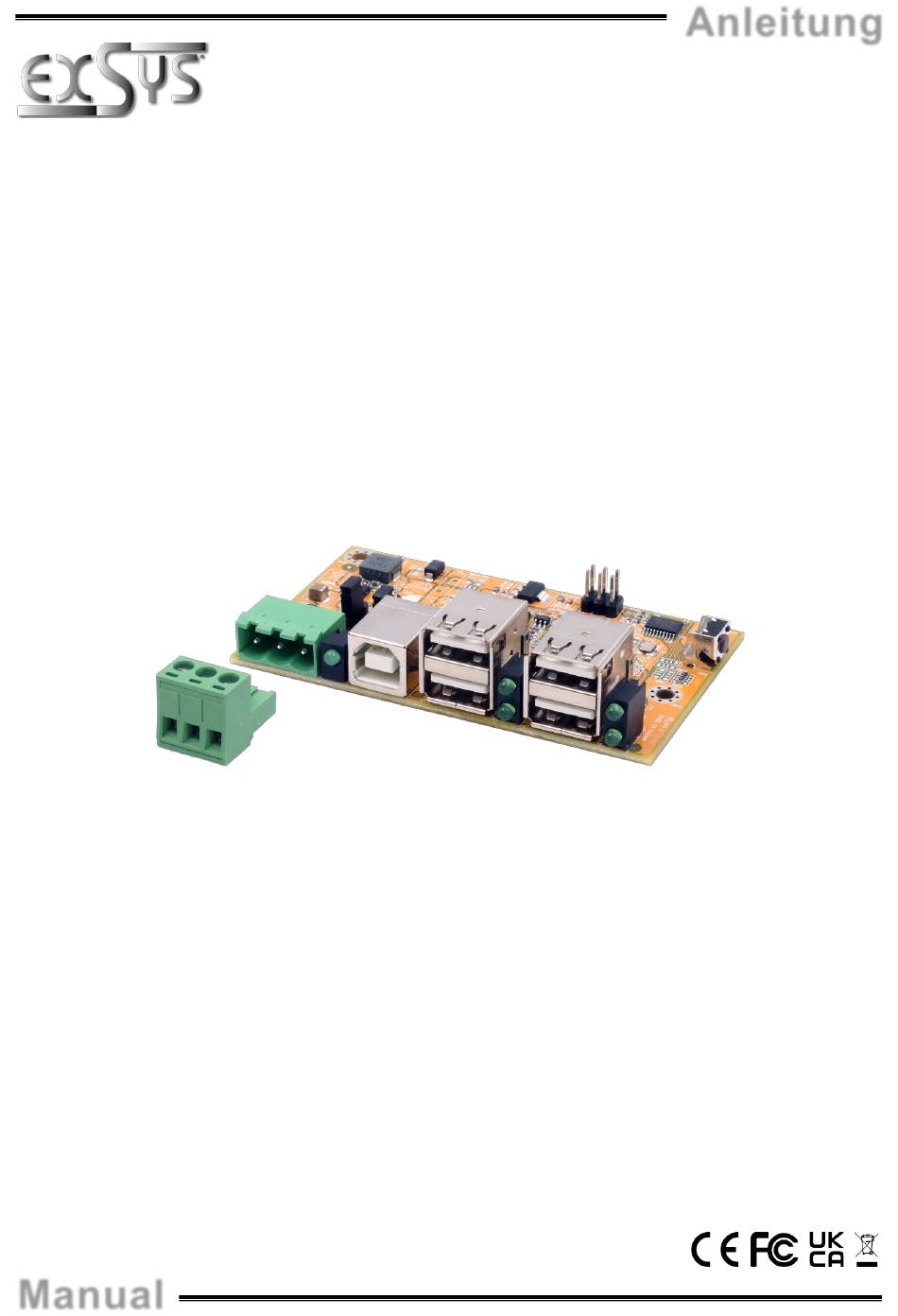

4 Port USB 2.0 Managed HUB-Platine
mit 15KV ESD Überspannungsschutz
4 Port USB 2.0 Managed HUB-Board
with 15KV ESD Surge Protection
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Anleitung
Vers. 1.0 / 20.09.24
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
Werbung
Verwandte Anleitungen für Exsys EX-1594HMS-PL
Inhaltszusammenfassung für Exsys EX-1594HMS-PL
- Seite 1 4 Port USB 2.0 Managed HUB-Platine mit 15KV ESD Überspannungsschutz 4 Port USB 2.0 Managed HUB-Board with 15KV ESD Surge Protection Deutschland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach...
- Seite 2 Layout & Connections ··················································································· 11-12 Layout ······················································································································· 11 Connections ·········································································································· 11-12 Jumper Settings ·········································································································· 12 Hardware Installation ························································································· 13 Driver Installation ······························································································ 13 Managment Software ··················································································· 14-15 Technical Information ························································································ 16 © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 3 Es werden alle Betriebssysteme unterstützt • Unterstützt Multi-TT (Transaction Translater) • 15KV ESD Überspannungsschutz 2. Lieferumfang Bevor Sie den EX-1594HMS-PL an Ihren PC anschließen, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-1594HMS-PL • Terminal Block © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 4 Schließen Sie niemals Strom an Ground an, da dies Ihre Hardware zerstören kann! Netzteil nie eingeschaltet mit dem Terminal Block GND (Ground) verbinden! +7V - 24V USB 2.0 A-Buchse: USB 2.0 A-Buchse Signal Signal DATA+ DATA- © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 5 Host PC Hub Downstream Bus Power Host control Daten Power nein (ble) (Power on) nein (able) (Power on) nein nein HOST (ble) (control) nein HOST (able) (control) nein DIS/ENA HOST/ON nein © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 6 Deutsch EX-1594HMS-PL 4. Hardware Installation Da es sich bei der EX-1594HMS-PL um eine Platine zum Einbau in kundenspezifische Anwendungen handelt, können wir Ihnen keine Einbauanleitung zur Verfügung stellen. Bitte beachten Sie bei der Montage die notwendigen Sicherheitsvorkehrungen. ACHTUNG! Treffen Sie bei der Installation in Ihrer Anwendung die notwendigen ESD Schutzmassnahmen 5.
- Seite 7 6. Verwaltungssoftware Nach Abschluss der Treiberinstallation können Sie nun die Verwaltungssoftware installieren, um aus der Ferne auf den EX-1594HMS-PL zugreifen zu können. Die neuste Version der Managed Software liegt auf der EXSYS Website zum Download bereit (www.exsys.ch / www.exsys.de Suchen nach: EX-1594HMS-PL). Starten Sie das „EXSYS_USBCTL-Rx.xx_Setup“ welches sich im Ordner „Windows“...
- Seite 8 Deutsch EX-1594HMS-PL 6. Verwaltungssoftware Nun können Sie verschiedene Einstellungen an der EX-1594HMS-PL vornehmen. Ports können durch klicken auf die Port Alle Ports Nummer einzeln ein-/ausgeschaltet werden einschalten (Grün=Aktiv / Schwaz=Inaktiv) Passwort vergeben Neustart des Aktuelle Einstellungen Einstellungen Alle Ports speichern zurücksetzen...
- Seite 9 Alle Betriebssysteme Betriebstemperatur: 0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +24 Volt Abmessung: 84.00 x 52.00 x 19.00 mm Gewicht: © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
