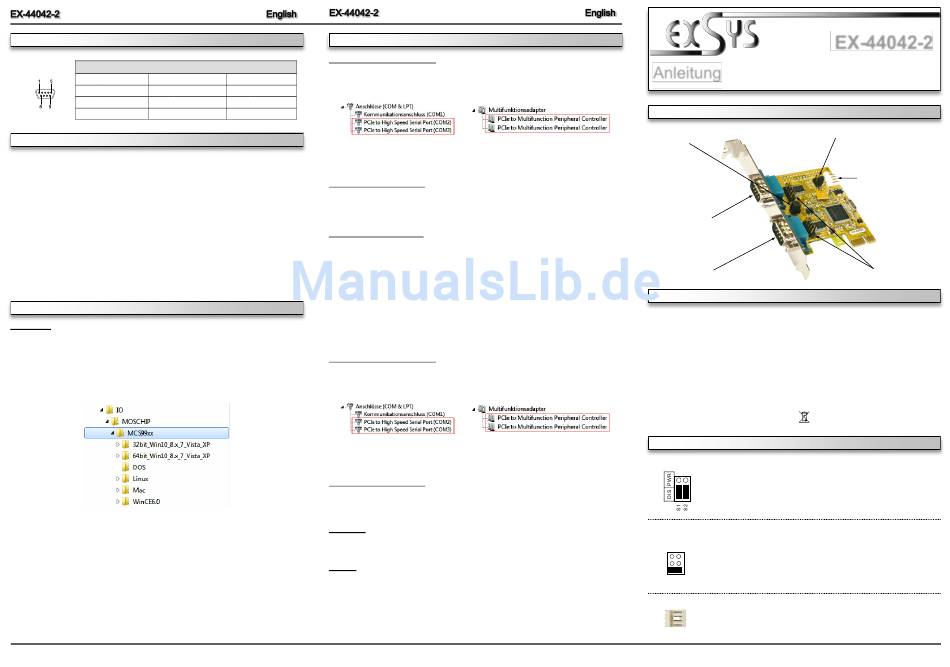

Exsys EX-44042-2 Anleitung

JUMPER SETTING & CONNECTORS
DB 9M:
Serial 9 Pin D-SUB connector
Pin Signal Pin Signal
1 CDC 4
2 RXD 5 GROUND
3 TXD 6
HARDWARE INSTALLATION
If you are ready with the jumper settings, please proceed with the following installation instructions.
Because there are large differences between PC's, we can give you only a general installation
guide. Please refer to your computer's reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/ or sides panels of your Computer and
gently slide the cover off.
3. Locate an available expansion slot and remove its covers from the rear panel of your comput-
er. Make sure it is the right expansion slot for the card (see card description)
4. Align the card with the expansion slot, and then gently but firmly, insert the card. Make sure
the card is seated and oriented correctly. Never insert the card by force!
5. Then connect the card with a screw to the rear panel of the computer case.
6. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION
Windows
After completing the hardware installation, the operating system will automatically the card and
install this! If the driver should not be installed automatically, insert the driver CD into you CD-
ROM drive (eg drive D:) and then open the folder „IO/MOSCHIP/MCS99xx". Please select the
folder with your operating system and install the driver (see Picture). Follow the hardware
assistant and finish the installation. Important! Restart your PC in any case after installing the
drivers.
5
DRIVER INSTALLATION
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ports (COM & LPT)" and at „Multifunction
Adapter" the following new entry's:
Pin Signal
DTR 7 RTS
8 CTS
DSR 9 RI
If you see this or a similar information the device is installed correctly.
CHANGE PORT NUMBER
If you like to change the port number for example COM3 to COM5, open the „Device Manager"
click at „COM3" , „Settings" and then „Advance" . There you can change between COM3 till
COM256.
Windows Server 20xx
After completing the hardware installation, the operating system will automatically the card and
install this! If the driver should not be installed automatically, insert the driver CD into you CD-
ROM drive (eg drive D:) and then open the folder „IO/MOSCHIP/MCS99xx". Please select the
folder with your operating system and install the driver (see Picture). Follow the hardware
assistant and finish the installation. Important! Restart your PC in any case after installing the
drivers.
Use the following driver for the following Windows Server Version.
Windows Server 2003
Windows Server 2008
Windows Server 2008R2 =
Windows Server 2012
Windows Server 2012R2 =
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ports (COM & LPT)" and at „Multifunction
Adapter" the following new entry's:
If you see this or a similar information the device is installed correctly.
CHANGE PORT NUMBER
If you like to change the port number for example COM3 to COM5, open the „Device Manager"
click at „COM3" , „Settings" and then „Advance" . There you can change between COM3 till
COM256.
MS-DOS
Please read the manual on the driver CD. You will find the manual in the following folder
„IO/MOSCHIP/MCS99xx/DOS".
LINUX
The required Linux driver are located in the following directory
= XP Driver
= VISTA Driver
Windows 7 Driver
= Windows 8.x Driver
Windows 10 Driver
„IO/MOSCHIP/MCS99xx/Linux".
6
Anleitung
Vers. 1.4 / 11.03.16

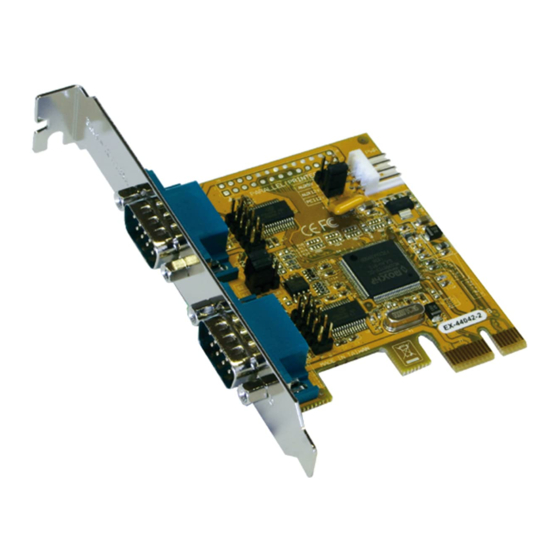

AUFBAU
JP1: Power auf 9 Pin JP2: Jumper für die Stromquelle
Stecker Ein/Aus
S2: 9 Pin Stecker
Seriell Anschluss
S1: 9 Pin Stecker
J1 & J2: Interner serieller Anschluss
Seriell Anschluss
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-44042-2 ist eine PCI-Express serielle RS-232 Karte mit 2 seriellen FIFO 16C550 Ports,
für den Anschluss von High-Speed seriellen RS-232 Peripherie Geräten (z.B. Terminal, Mo-
dem, Plotter usw.). Der serielle PCI-Express Bus unterstützt dabei optimal die Leistung des
schnellen 16C550 Chipset mit 256byte FIFO Cache. Die Karte gewährleistet so eine sichere
Datenübertragung und exzellente Performance von bis zu 115,2KBaud/s! Sie unterstützt alle
PCI-Express Slots von x1 bis x16. Es ist nicht möglich die I/O Adressen und Interrupts manuell
einzustellen, da die Einstellungen der Karte vom System (BIOS) und vom Betriebssystem
automatisch vorgenommen werden.
Kompatibilität: PCI-Express x1 bis x16
Betriebssysteme: Windows DOS/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac/ Linux
Anschlüsse: 2x 9 Pin Seriell D-Sub Stecker
Lieferumfang: EX-44042-2, Treiber CD, Anleitung
Zertifikate: CE / FCC / RoHS / WEEE DE97424562 / WHQL
JUMPER EINSTELLUNG & ANSCHLÜSSE
JP1:
DIS = Am Pin 9 liegt das Standard Signal RI (Ring Indicator)
(Werkseinstellung)
PWR = Am Pin 9 kann jetzt eine Spannung von DC5V oder DC12V
eingestellt werden
Die Einstellung der Spannung nehmen Sie mit dem JP2 vor. Dies sollte
aber bei Standard Anwendungen nicht verstellt werden.
JP2:
Wenn Sie den Jumper JP1 für auf PWR gesetzt haben, können Sie mit
dem Jumper JP2 den Spannungswert einstellen. Es gibt 3 verschiedene
Spannungsquellen.
AUX5V (Nur in Verbindung mit JP1 auf PWR!!!)
AUX12V
AUX5V = 5Volt vom PC-Netzteil
PCI12V
AUX12V = 12Volt vom PC-Netzteil
PCI12V = 12Volt vom Mainboard (Werkseinstellung)
J7:
1 +5V
Für AUX Einstellung (JP2) muss J7 mit PC Netzteil verbunden
2 GND
3 GND werden! Sonst wird die Karte nicht mit Strom versorgt.
4 +12V
1
EX-44042-2
(Netzteil oder PCI-Express Bus)
J7: Anschluss für Strom
vom PC Netzteil
