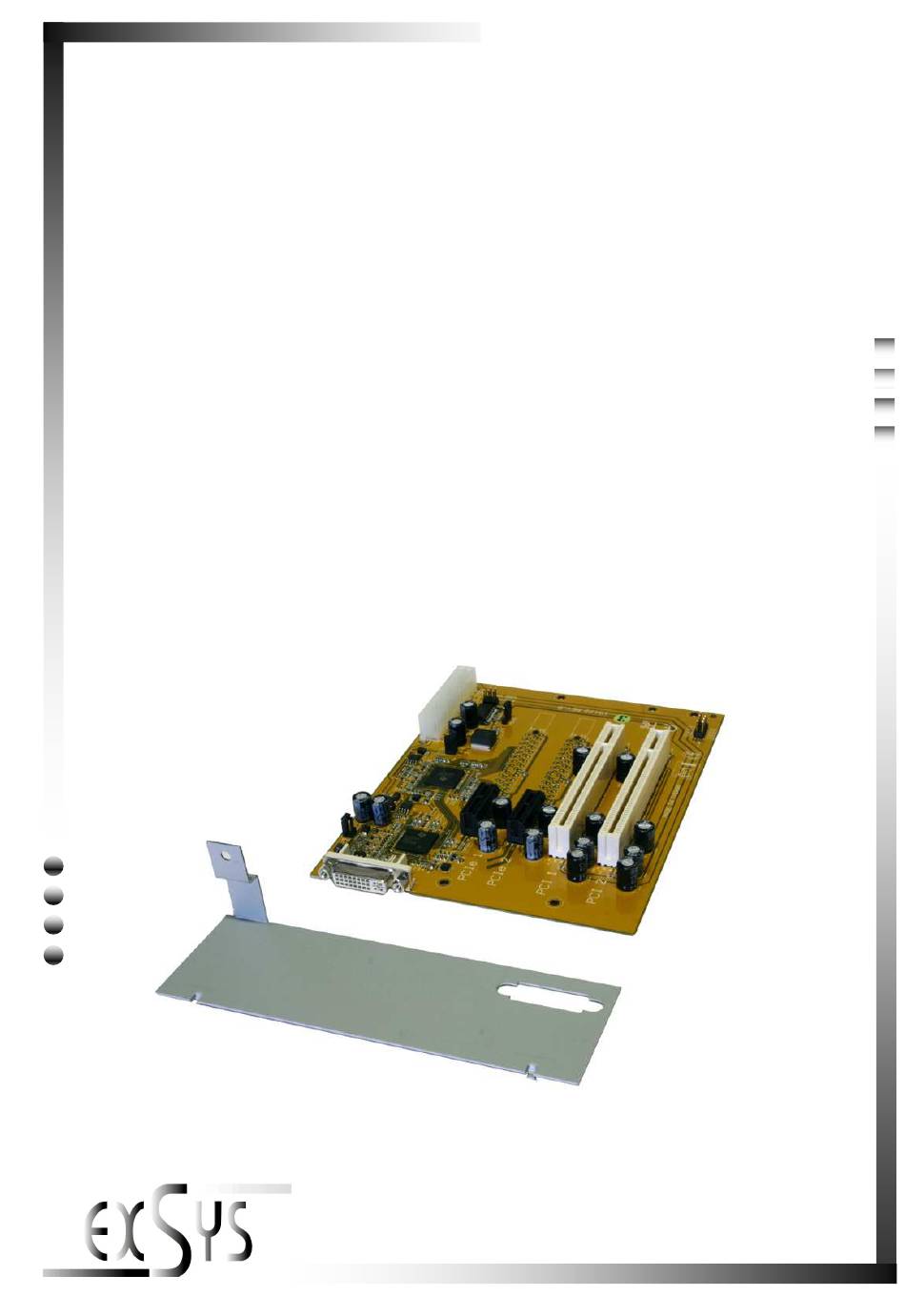

- Seite 1 Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung EX-1045 4 Slot Mini-ATX Platine Zur Erweiterung um 2 PCI & 2 PCI-Express Anschlüsse für Karten mit hoher Stromaufnahme V1.1 18.03.13...
-
Seite 2: Inhaltsverzeichnis
EX- - - - 1045 1045 1045 1045 4 Slot PCI 4 Slot PCI- - - - Erweiterung 4 Slot PCI 4 Slot PCI Erweiterung Erweiterung Erweiterung Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis BESCHREIBUNG .................. 3 LAYOUT ....................3 HARDWARE INSTALLATION ............4-5 ANSCHLUSSBEISPIEL ................. -
Seite 3: Ex 4 Slot Pci
1045 1. Beschreibung Die EX-1045 ist eine Platine zum einbau in jedes Mini-ATX Gehäuse Sie ist mit 2 PCI & 2 PCI-Express Slots zur Erweiterung oder Ergänzung über den PCI-Express oder Express- Card Bus ausgestattet. Sie unterstützt Datenübertragungsraten von bis zu 250Mbyte pro Sekunde. -
Seite 4: Hardware Installation
Platine mit 4 Schrauben an den Haltern. Achten Sie darauf dass die Halter und die Schrauben bündig sitzen und die EX-1045 fest sitzt. Befestigen Sie jetzt noch die beiliegende ATX-Blende am Gehäuse und verschrauben Sie sie mit einem weiteren Halter am Gehäuse-Boden. - Seite 5 4 Slot PCI- - - - Erweiterung 4 Slot PCI Erweiterung EX- - - - 1045 1045 4 Slot PCI 4 Slot PCI Erweiterung Erweiterung 1045 1045 PCI-Express Slots Bild 2 PCI-X Slots PCI-Slots Bild 3 Bild 4 Seite 5 5 5 5 Seite Seite Seite...
-
Seite 6: Anschlussbeispiel
1045 4 Slot PCI 4 Slot PCI- - - - Erweiterung 4 Slot PCI 4 Slot PCI Erweiterung Erweiterung Erweiterung 4. Anschlussbeispiel Notebook: EX-1096 bzw. EX-1097 (Optional) Desktop PC: EX-1095 (Optional) EX-1045: Seite 6 6 6 6 Seite Seite Seite... -
Seite 7: Software Installation
1045 1045 5. Software Installation Zur Installation der EX-1045 werden keine Treiber benötigt. Die Treiber sind bereits in allen Betriebssystemen enthalten und werden automatisch installiert. Es kann jedoch in einigen Systemen erforderlich sein eine Express Booster Software zur Beschleunigung der Datenübertragung zu installieren. Dies ist nur erforderlich wenn Sie eine stark eingeschränkte Schreibperformance Feststellen, in diesem Fall gehen Sie bitte...
