EX-1596HMVS-PL
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de

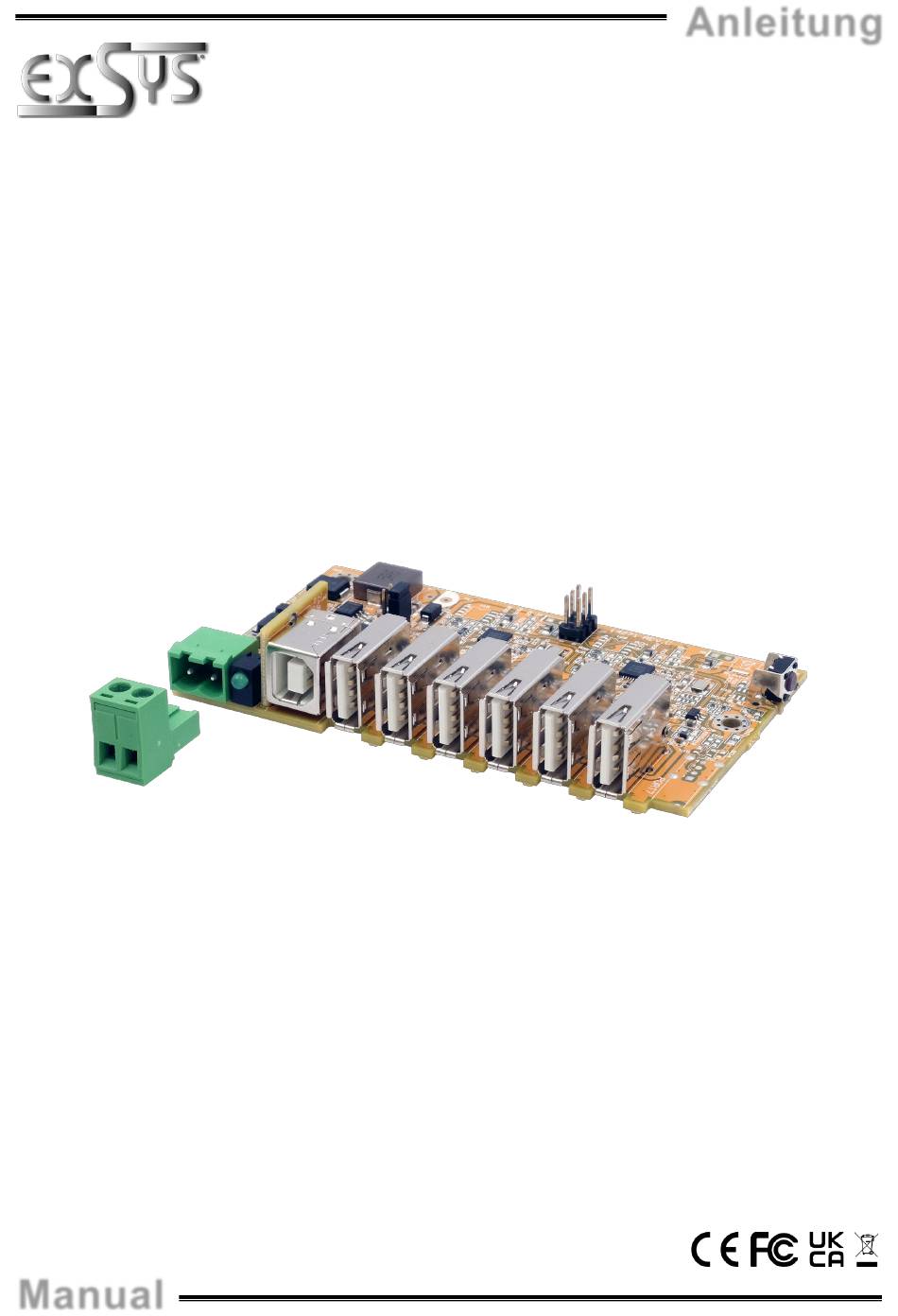

Manual
6 Port USB 2.0 Managed HUB Platine
mit 15KV ESD Überspannungsschutz
6 Port USB 2.0 Managed HUB board
with 15KV ESD Surge Protection
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Anleitung
Vers. 1.0 / 27.09.24
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
Werbung
Verwandte Anleitungen für Exsys EX-1596HMVS-PL
Inhaltszusammenfassung für Exsys EX-1596HMVS-PL
- Seite 1 6 Port USB 2.0 Managed HUB Platine mit 15KV ESD Überspannungsschutz 6 Port USB 2.0 Managed HUB board with 15KV ESD Surge Protection Deutschland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach...
- Seite 2 Layout & Connections ··················································································· 11-12 Layout ······················································································································· 11 Connections ·········································································································· 11-12 Jumper Settings ·········································································································· 12 Hardware Installation ························································································· 13 Driver Installation ······························································································ 13 Managment Software ··················································································· 14-15 Technical Information ························································································ 16 © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 3 Bis zu 480Mbit/s • Es werden alle Betriebssysteme unterstützt • 15KV ESD Überspannungsschutz 2. Lieferumfang Bevor Sie den EX-1596HMVS-PL an Ihren PC anschließen, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-1596HMVS-PL • Terminal Block © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 4 Schließen Sie niemals Strom an Ground an, da dies Ihre Hardware zerstören kann! Netzteil nie eingeschaltet mit dem Terminal Block GND (Ground) verbinden! +7V - 48V USB 2.0 A-Buchse: USB 2.0 A-Buchse Signal Signal DATA+ DATA- © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 5 Position Funktion ENA (enabled): Bus-Power Betrieb möglich Speisung Host-PC über USB-Bus oder durch externe Spannungsversorgung DIS (disabled): Bus-Power Betrieb deaktiviert Betrieb nur möglich, wenn Spannung am Terminal Block anliegt. (Self-Power) © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 6 Treffen Sie bei der Installation in Ihrer Anwendung die notwendigen ESD Schutzmassnahmen 5. Treiber Installation Alle Betriebssysteme Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1596HMVS-PL automatisch und installiert diesen. ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)“ & „USB -Controller“...
- Seite 7 6. Verwaltungssoftware Nach Abschluss der Treiberinstallation können Sie nun die Verwaltungssoftware installieren, um aus der Ferne auf den EX-1596HMVS-PL zugreifen zu können. Die neuste Version der Managed Software liegt auf der EXSYS Website zum Download bereit (www.exsys.ch / www.exsys.de Suchen nach: EX-1596HMVS-PL). Starten Sie das „EXSYS_USBCTL-Rx.xx_Setup“ welches sich im Ordner „Windows“...
- Seite 8 Deutsch EX-1596HMVS-PL 6. Verwaltungssoftware Nun können Sie verschiedene Einstellungen an der EX-1596HMVS-PL vornehmen. Ports können durch klicken auf die Port Alle Ports Nummer einzeln ein-/ausgeschaltet werden einschalten (Grün=Aktiv / Schwaz=Inaktiv) Passwort vergeben Neustart des Aktuelle Einstellungen Einstellungen Alle Ports speichern zurücksetzen...
- Seite 9 Betriebstemperatur: 0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +48 Volt Abmessung: 100.00 x 60.00 x 19.00 mm Gewicht: 51 g © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
