3. Hardware Installation

Wenn Sie die EX-1097 installieren, beachten Sie bitte die folgenden Installationshinweise.

Da es technisch große Unterschiede bei Notebooks gibt, können wir Ihnen nur eine gene-

relle Anleitung zum Einbau der Karte geben. Bei Unklarheiten halten Sie sich bitte an die

Betriebsanleitung Ihres Computersystems.

Schalten Sie Ihr Notebook und alle angeschlossenen Peripheriegeräte aus. Ziehen Sie

bei allen Geräten den Netzstecker. Suchen Sie nun einen freien ExpressCard Slot.

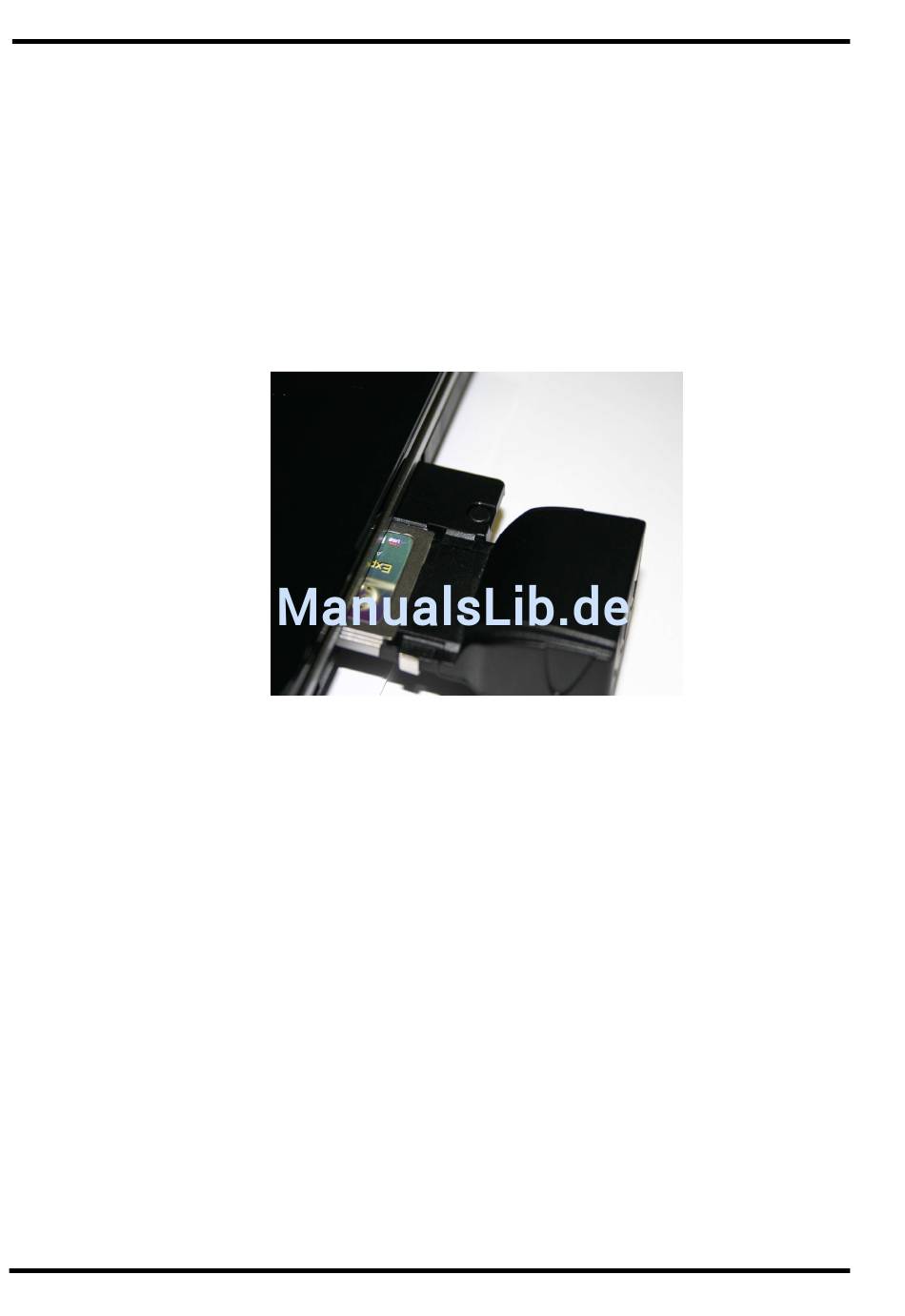

Bild 1

Befestigen Sie zuerst die EX-10000 so wie in deren Anleitung beschrieben an der EX-

1097 und stecken Sie die ExpressCard nun in den ExpressCard Slot an Ihrem Notebook

(siehe Bild 1). Nun können Sie auch Ihre Karten in die optionale EX-1031 einbauen (siehe

Bild 2). Verbinden Sie anschließend das bei der Karte mitgelieferte Kabel mit Ihrer exter-

nen Exsys Erweiterung (siehe Anschlussbeispiel auf Seite 5). Verbinden Sie zum Schluss

noch ggf. das mitgelieferte Netzkabel oder Netzteil mit der Box.

Wichtig!!! Schalten Sie die externe Box immer ein bevor Sie den PC einschalten

und erst ab nachdem der PC komplett Heruntergefahren wurde. Sonst werden evtl.

eingebaute Karten nicht korrekt erkannt! Eine Hot-Plug & Play Funktion unterstützt

die EX-1097 nicht!
