1. Beschreibung

Die EX-1045 ist eine Platine zum einbau in jedes Mini-ATX Gehäuse Sie ist mit 2 PCI & 2
PCI-Express Slots zur Erweiterung oder Ergänzung über den PCI-Express oder Express-
Card Bus ausgestattet. Sie unterstützt Datenübertragungsraten von bis zu 250Mbyte pro
Sekunde. Für die Einstellungen der I/O Adressen und Interrupts sind keine Jumper not-
wendig. Die EX-1045 kann zusätzlich zu den Mainboard PCI Anschlüssen betrieben wer-
den und unterstützt alle PCI I/O Karten ( z.B. Seriell, Parallel, USB, FireWire usw...) mit 5
& 3,3 Volt. Sie ist auch für spezielle Karten mit Digital Sound Prozessor und andere Kar-
ten mit hoher Stromaufnahme geeignet. Ausschlaggenend ist hierbei die Leistung des
verwendeten Netzteils!

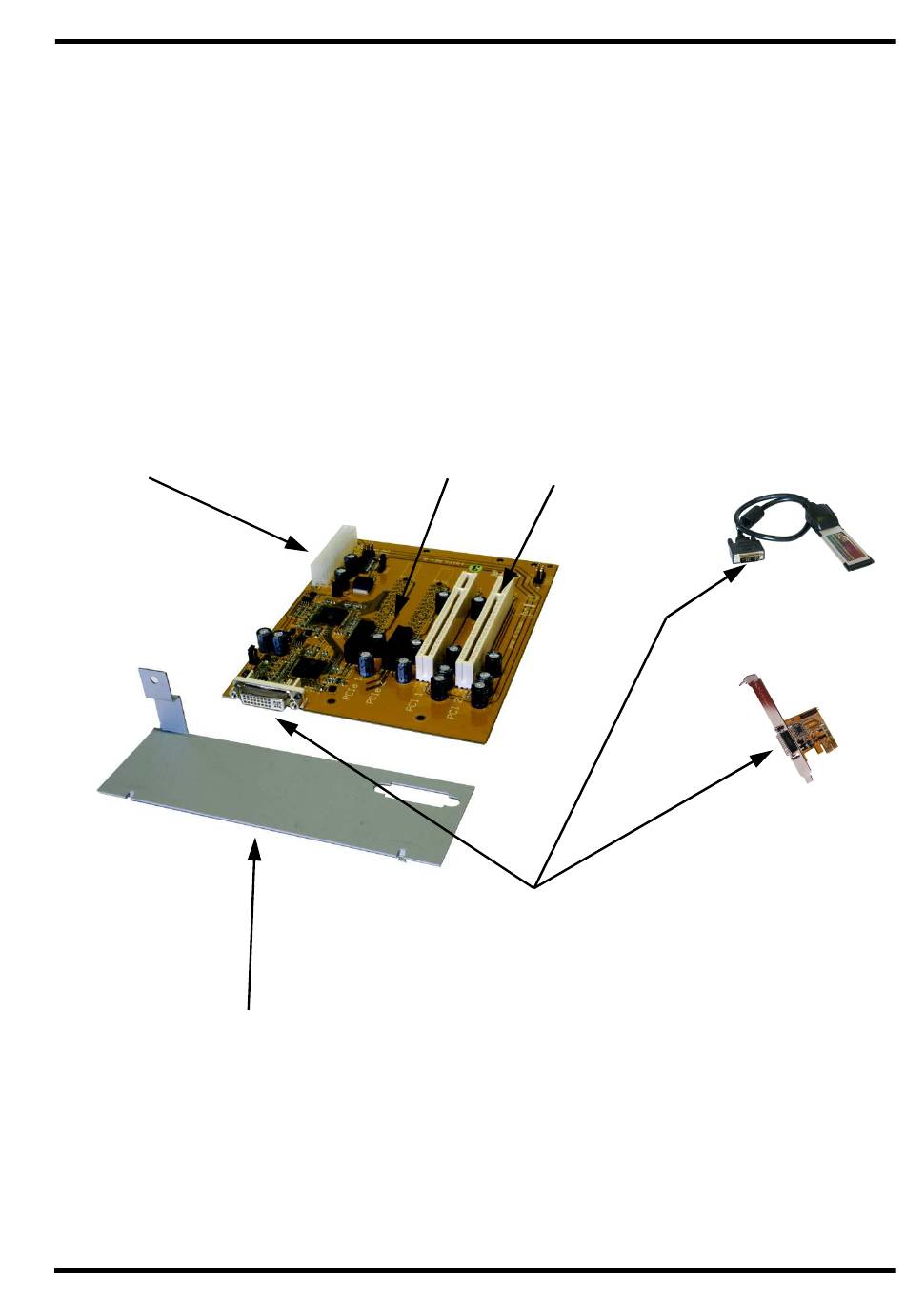

2. Layout

ATX 2.0 Anschluss
ATX Blende
ACHTUNG!!! Bitte schließen Sie die Box oder das Kabel niemals an Ihre Grafikkarte
oder Ihren Monitor an. Dies kann zur Beschädigung Ihrer Hardware führen!
2 x PCI-Express Slot
DVI– (ähnlicher) Anschluss.
Kabel im Lieferumfang der EX-1095 / EX-1096
bzw. EX-1097 enthalten! Achtung!!! Bitte in kei-
nem Fall ein normales DVI-Kabel verwenden!
Seite 3 3 3 3 Seite
Seite Seite
2 x PCI Slot
EX-1096 (Optional)
EX-1095 (Optional)
