Exsys EX-1390 1S Bedienungsanleitung

EX- EX EX - - 1390 / EX 1390 / EX 1390 / EX- - - 1392 1392 1392
DRIVER INSTALLATION
Windows 2000/ XP/ Vista/ 7/ 8/ Server 200x
To install the Windows drivers, there are two methods, one is to run the setup utility
"StnSetup.exe" in each folder. The other one is to go through the Windows' driver
installation Wizard. We recommend you run the setup utility. It will be simpler. The

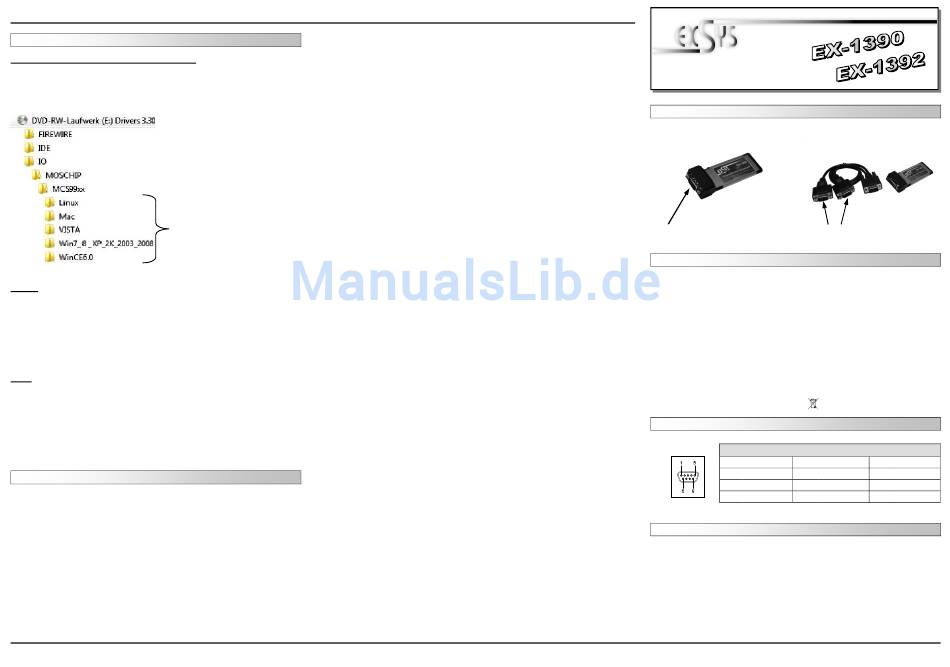

drivers are shipped in the following folders on the driver CD:
Drivers are in each
corresponding folder
LINUX
The drivers are located in the following folder on our driver CD:
"D:\IO\MOSCHIP\MCS99xx\Linux"
Because each individual distribution and kernel version of Linux is different, sadly we
cant provide a installation instruction. Please refer to the installation manual for stan-
dard I/O ports from your Linux version! In some newer versions of Linux the card will
even be installed automatically after starting Linux.
MAC
The drivers are located in the following folder on our driver CD:
"D:\IO\MOSCHIP\MCS99xx\Mac"
Because each individual kernel version of MAC is different, sadly we cant provide a
installation instruction. Please refer to the installation manual for standard I/O ports
from your MAC version! In some newer versions of MAC the card will even be installed
automatically after starting MAC.
DRIVER UNINSTALL
In some cases, you may want to uninstall the drivers. To remove the drivers that al-
ready installed for Windows, there are two methods:
1. Run (double click) the uninstall program
SCHIP_StnUninst.exe) in each Windows' folder on the supplied driver CD.
2. Go to Windows' Control Panel's Add/Remove Program to remove the drivers.
5
English English English EX- EX EX - - 1390 / 1390 / EX 1390 / EX EX- - - 1392 1392 1392
(for example MO-
English English English

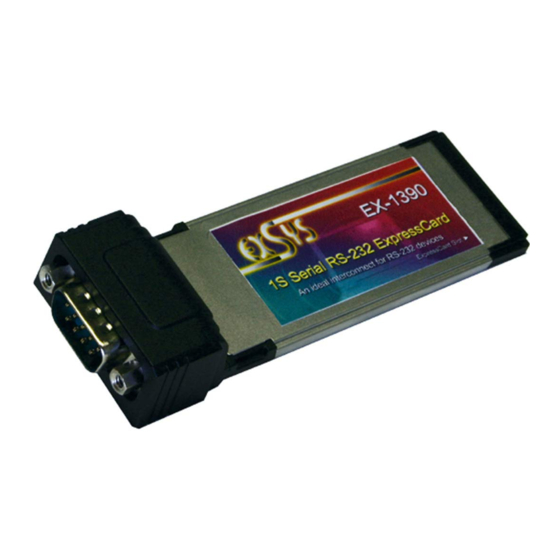

Die EX-1390/EX-1392 ist eine serielle RS-232 ExpressCard Karte mit 1 bzw. 2 seriellen
FIFO 16C550 Ports, für den Anschluss von High-Speed seriellen RS-232 Peripherie
Geräten (z.B. Terminal, Modem, Plotter usw.). Der serielle ExpressCard Bus unterstützt
dabei optimal die Leistung des schnellen 16C550 Chip-Set mit 16byte FIFO Cache. Die
EX-1390/EX-1392 gewährleistet so eine sichere Datenübertragung und exzellente Perfor-
mance von bis zu 115.2KBaud/s für jedes angeschlossene Gerät! Sie unterstützt alle
Express Card Slots von 34 bis 54mm. Es ist nicht möglich die I/O Adressen und Interrupts
manuell einzustellen, da die Einstellungen der Karte vom System (BIOS) und beim instal-
lieren des Betriebssystems automatisch vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
DB 9M:
Wenn Sie die ExpressCard Seriell Karten installieren, beachten Sie die folgenden Installa-
tionshinweise. Da es grosse Unterschiede bei Laptops gibt, können wir Ihnen nur eine
generelle Anleitung zum Einbau der ExpressCard Karten geben. Bei Unklarheiten halten
Sie sich bitte an die Bedienungsanleitung ihres Computerherstellers.
Stecken sie die EX-1390 / EX-1392 einfach während des Betriebs in einen freien Express-
Card Slot. Bitte wenden sie beim einstecken der Karte keine Gewalt an. Die Karte lässt
sich mit leichtem druck in den Slot einstecken. Sollte die Karte nicht in den Slot passen,
überprüfen sie bitte ob es sich auch wirklich um einen ExpressCard Slot handelt.
Bitte stecken sie die EX-1390 / EX-1302 nie in einen PCMCIA Slot!!! Dies kann zur
Beschädigung ihres Notebooks führen.
6
Bedienungsanleitung Bedienungsanleitung
Vers. 1.1 / 27.06.13
AUFBAU
EX-1390 (1S) EX-1392 (2S)
S1: 9 Pin Stecker S1+S2: 9 Pin Stecker
Seriell RS-232
BESCHREIBUNG & TECHNISCHE DATEN
ExpressCard (34mm)
Windows 2000/ XP/ Vista/ 7/ 8/ Server 200x/ Linux
1x bzw. 2x 9 Pin D-Sub Stecker
EX-1390 oder EX-1392, Treiber CD, Anleitung, Oktopus Kabel
CE / FCC / RoHS / WEEE CE CE CE DE97424562 / WHQL
ANSCHLÜSSE
Seriell 9 Pin D-SUB Stecker (S1-S2)
Pin Signal Pin
1 CDC 4
2 RXD 5 GROUND
3 TXD 6
HARDWARE INSTALLATION
1
Seriell RS-232
Signal Pin Signal
DTR 7 RTS
8 CTS
DSR 9 RI
