BATTERIEANSCHLÜSSE +/-:
3
BAT+: Anschlussklemme für + Stromversorgung aus dem fahrzeugspezifischen oder ISO-Kabelbaum
BAT-: Anschlussklemme für - Stromversorgung aus dem fahrzeugspezifischen oder ISO-Kabelbaum
Diese Stromanschlüsse sind intern mit den POWER-Anschlüssen parallel geschaltet. Die Stromka-
bel müssen ordnungsgemäß isoliert sein, um einen Kurzschluss zu vermeiden.
ACHTUNG
Diese Verbindung ist nicht für die direkte Verbindung mit der Fahrzeugbatterie geeignet. Wenn
Sie den Verstärker mit höherer Leistungsaufnahme betreiben, z. B. mit gebrückten Lautspre-
cherausgangskanälen (BLT-Modus), müssen Sie unbedingt die POWER-Anschlüsse verwen-
den. Weitere Informationen finden Sie im Abschnitt POWER auf der vorherigen Seite.

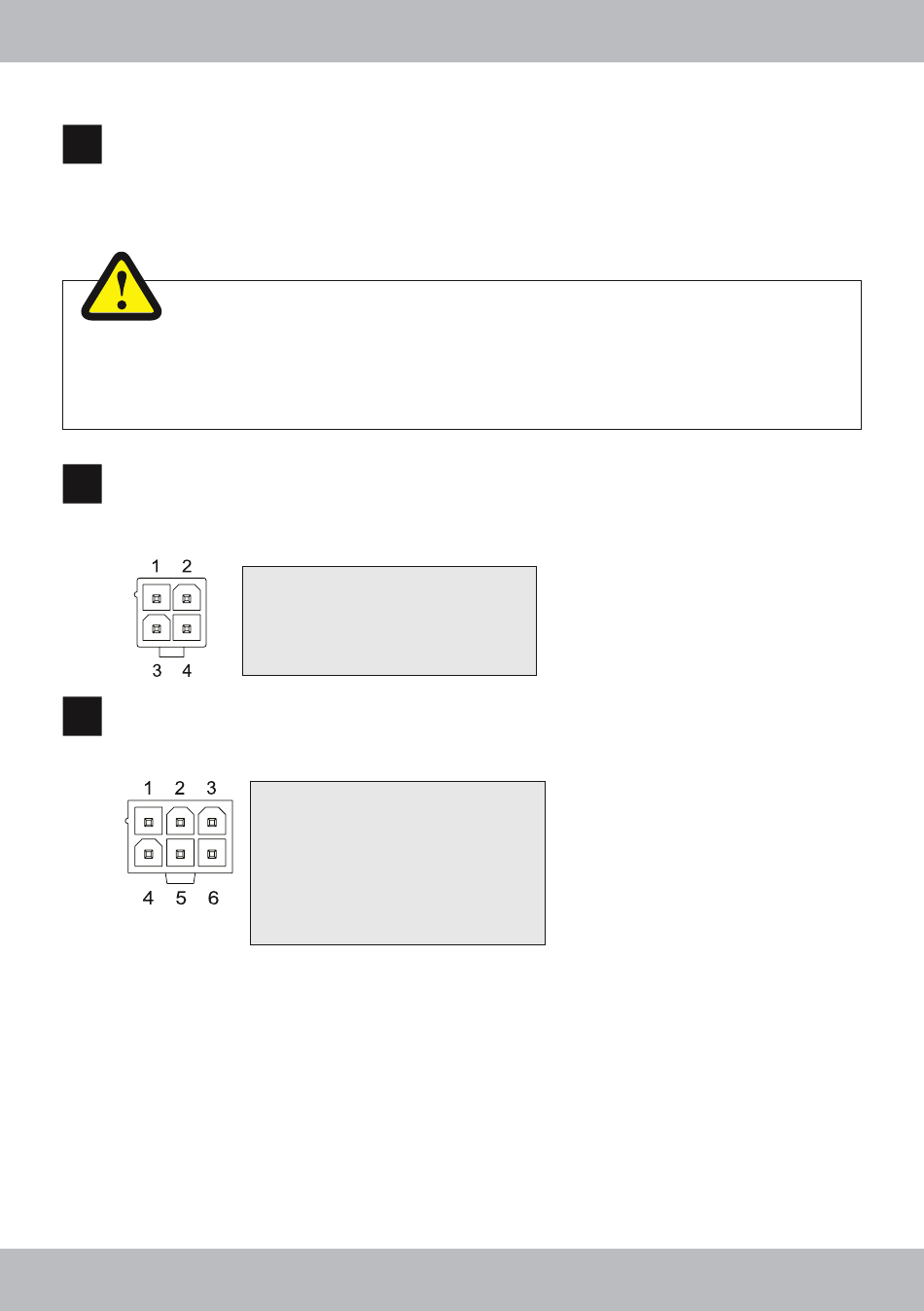

LAUTSPRECHERAUSGÄNGE CH5 & CH6
4
Diese Lautsprecherausgänge sind verstärkt und können gebrückt werden (BLT-Modus). Es wird emp-
fohlen, hier einen passiven Subwoofer (4 Ohm gebrückt ) oder ein zusätzliches Lautsprecherpaar
(2 - 4 Ohm) anzuschließen.
HOCHPEGELEINGÄNGE CH5 & CH6 / REM IN-OUT
5
Dieser 6-polige Anschluss eignet sich für den Anschluss der Hochpegel-Lautsprechereingänge CH5 &
CH6 sowie der REM IN/REM OUT-Anschlüsse.
Die Hochpegel-Lautsprechereingänge CH5 und CH6 können für die separaten Subwoofer-Ausgänge
eines Autoradios verwendet werden.
REM OUT ist geeignet, um andere Geräte des Soundsystems wie z.B. zusätzliche Verstärker ein-
zuschalten. Es dauert etwa 10 Sekunden bis das Signal am REM OUT-Ausgang aktiv ist. Mit einer
Ausgangsstromstärke von 200 mA kann auch ein automatisches Relais angesteuert werden.
REM IN ist geeignet, um den Verstärker einzuschalten, wenn ein Einschaltsignal vom Autoradio ver-
fügbar ist. Die Spannung muss zwischen 7,5 und 15 VDC liegen.
NIEDERPEGELEINGÄNGE CH5 & CH6 (optional, nur M6
Wenn Sie den Verstärker mit Niederpegelsignalen (z.B. mit den Vorverstärkerausgängen des
Autoradios) ansteuern möchten, beachten Sie bitte die Hinweise auf Seite 32.
1:
SPEAKER OUTPUT 6+
3:
SPEAKER OUTPUT 6-
2:
SPEAKER OUTPUT 5+
4:
SPEAKER OUTPUT 5-
1:
REM IN
4:
REM OUT
2:
HOCHPEGELEINGANG 5-
5:
HOCHPEGELEINGANG 5+
3:
HOCHPEGELEINGANG 6-
6:
HOCHPEGELEINGANG 6+
):
v2
DEUTSCH
25
