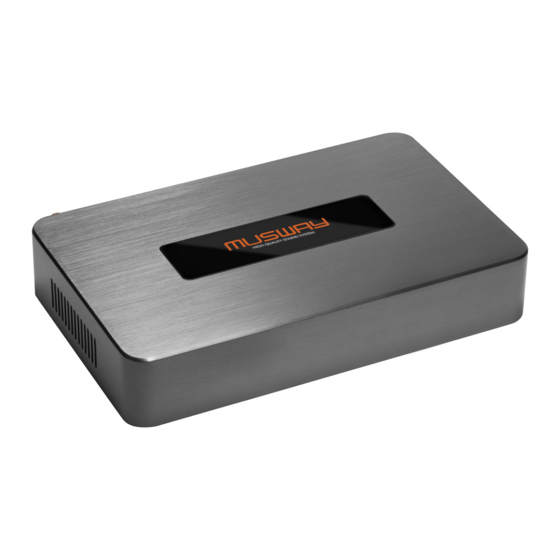

Musway D8v2 Bedienungsanleitung

8-channel class d amplifier with 10-channel dsp
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
VERSION 1.2
D8
V2
8-CHANNEL CLASS D AMPLIFIER
WITH 10-CHANNEL DSP

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Musway D8v2

Inhaltszusammenfassung für Musway D8v2

  • Seite 1 VERSION 1.2 8-CHANNEL CLASS D AMPLIFIER WITH 10-CHANNEL DSP...

  • Seite 2: Technical Specifications

    ENGLISH TECHNICAL SPECIFICATIONS POWER SUPPLY Voltage: 7.5 - 15 VDC Idle current: 1.5 A Switched off: <0.1 mA Consumption @ 13.8 VDC 2 Ω Max. Musical Power : 40 A Remote IN: 9 - 15 VDC (1 mA) Remote OUT: 11 - 15 VDC (200 mA) Fuse: 40 A...

  • Seite 3: General Requirements

    ENGLISH DIGITAL SIGNAL PROCESSOR (32 bit Clock speed: 330 MHz) Crossover: Full / Hi Pass / Lo Pass / Band Pass Crossover type and slope: Bessel / Butterworth / Linkwitz @ 12/18/24/30/36/42/48 dB Crossover Frequency: 1 Hz step @ 20 Hz - 20 kHz Phase inversion: 0°...

  • Seite 4: Safety Instructions

    ENGLISH SAFETY INSTRUCTIONS THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION WITH A 12V ON-BOARD ELECTRI- CAL SYSTEM OF A VEHICLE. Otherwise fire hazard, risk of injury and electric shock consists. PLEASE DO NOT MAKE ANY OPERATION OF THE SOUND SYSTEM, WHICH DISTRACT YOU FROM A SAFE DRIVING.

  • Seite 5: Warranty

    ENGLISH MOUNT THE DEVICE AND OTHER COMPONENTS OF THE SOUND SYSTEM SUFFICIENTLY. Otherwise the device and components may get loose and act as dangerous objects, which could cause serious harm and damages in the passenger room. ENSURE NOT TO DAMAGE COMPONENTS, WIRES AND CABLES OF THE VEHICLE WHEN YOU DRILL THE MOUNTING HOLES.

  • Seite 6: Mechanical Installation

    ENGLISH MECHANICAL INSTALLATION • Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gas tank or the like. • Ensure that the chosen location provides a sufficient air circulation for the amplifier. Do not mount the device into small or sealed spaces without air circulation near by heat dispersing parts or electrical parts of the vehicle.

  • Seite 7: Electrical Interconnection

    ENGLISH ELECTRICAL INTERCONNECTION BEFORE CONNECTING For the professional installation of a sound system, car audio retail stores offers appropriate wiring kits. Ensure a sufficient profile section (at least Ø 5 mm), a suitable fuse rating and the conductivity of the cables when you purchase your wiring kit.

  • Seite 8: Description Of Operation

    This USB input is suited for the connection with a PC/laptop computer to manage the functions of the MUSWAY DSP software to set-up the DSP functions of the amplifier. The connection is USB 1.1/2.0/3.0 compatible. For downloading the software please visit “www.musway.de/dsp”.
  • Seite 9 ENGLISH HIGH LEVEL INPUT 20 pole multipolar connector to manage the input high-level signals, REM IN connections, etc. 1: Not in use 11: REV LIGHT IN 2: REM OUT Front view 12: REM IN 3: HIGH LEVEL INPUT CH 8 – 13: HIGH LEVEL INPUT CH 8 + 4: HIGH LEVEL INPUT CH 7 –...

  • Seite 10: Speaker Outputs

    ENGLISH SPEAKER OUTPUTS 20 pole multipolar connector to manage the amplified speaker output signals and power supply. 1: BAT – 11: BAT + 2: BAT – Front view 12: BAT + 3: SPEAKER OUTPUT CH 8 – 13: SPEAKER OUTPUT CH 8 + 4: SPEAKER OUTPUT CH 7 –...

  • Seite 11: System Configuration

    REM and a turn-on signal from head unit/car stereo. Refer to page 9 and section 6 for more details. This input is suited for an external MUSWAY digital remote controller. Check the website “www.mus- way.de” for more information or ask your car audio retailer.
  • Seite 12 ENGLISH TYPICAL APPLICATION A GROUND HEAD UNIT FUSE HOLDER GROUND BATTERY 20: White Speaker Output 1+ Speaker Output 1- 10: White / Black 19: White Speaker Output 2+ Speaker Output 2- 9: White / Black 18: White Speaker Output 3+ Speaker Output 3- 8: White / Black 17: White...
  • Seite 13 ENGLISH TYPICAL APPLICATION B SUBWOOFER GROUND FUSE HOLDER CD PLAYER GROUND BATTERY STEREO PRE-AMPLIFIER SOURCE Rear Rear Left Right Rear Rear Left Right Front Front Left Right Front Front Left Right Front Front Left Right...
  • Seite 14 Microsoft™ Windows XP, Vista, 7, 8 or higher • Download and save the MUSWAY DSP software before connecting the amplifier to your personal computer. • Install the amplifier in your vehicle before you connect a computer to it . • Turn the ignition key to the ACC or ON position.
  • Seite 15 ENGLISH DSP SOFTWARE FUNCTIONAL AND MULTILINGUAL The PC software to control the DSP provides a clear GUI with the most important functions summa- rized in one menu. As operating language several languages are available. SIGNAL ROUTING With the extensive assignment section of the inputs and outputs every conceivable signal routing is possible, which unfolds unexpected possibilities thanks to the bridgeable speaker outputs.

  • Seite 16: Troubleshooting

    ENGLISH TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct Recheck 2. The cables have no mechanical or electrical contact Recheck 3. The remote turn-on connection from the head unit to the amplifier is not correct Recheck 4.
  • Seite 17 ENGLISH Malfunction: amplifier runs into protection mode Reason: Remedy: 1. Short circuit on the loudspeakers or cables Reconnect 2. Overheated by too low speaker impedance Choose a higher impedance Use a new speaker setup 3. Insufficient air circulation by a inappropriate mounting position of the amplifier Change the mounting position Ensure air circulation 4.

  • Seite 18: Technische Daten

    DEUTSCH TECHNISCHE DATEN STROMVERSORGUNG Betriebsspannung: 7,5 - 15 VDC Ruhestrom: 1,5 A Ausgeschaltet: <0,1 mA Verbrauch @ 13.8 VDC 2 Ω Max. Musikleistung: 40 A Remote IN Spannung: 9 - 15 VDC (1 mA) Remote OUT Spannung: 11 - 15 VDC (200 mA) Gerätesicherung: 40 A VERSTÄRKER...

  • Seite 19: Allgemeine Anforderungen

    DEUTSCH DIGITALER SIGNAL PROZESSOR (32 bit, 330 MHz) Frequenzweichen: Vollbereich / Hochpass / Tiefpass / Bandpass Frequenzweichentyp/Flankensteilheit: Bessel / Butterworth / Linkwitz @ 12/18/24/30/36/42/48 dB Frequenz: 1 Hz Schritte @ 20 Hz - 20 kHz Phasenverschiebung: 0° / 180° Ausgangsequalizer: 31-Band Parametrischer Equalizer: ±12 dB Abstand Laufzeitkorrektur: 0 - 692 cm...

  • Seite 20: Sicherheitshinweise

    DEUTSCH SICHERHEITSHINWEISE DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen. BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜHREN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die Ihre Aufmerksamkeit län- gere Zeit in Anspruch nehmen.

  • Seite 21: Garantie

    DEUTSCH BEIM BOHREN VON LÖCHERN, BESTEHENDE KOMPONENTEN, LEITUNGEN UND KABEL DES FAHR- ZEUGS NICHT BESCHÄDIGEN. Wenn Sie bei der Installation Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf die Kraftstoffleitungen, den Benzintank, elektrische Kabel und andere Leitungen nicht zu beschädigen, zu berühren oder zu blockieren.

  • Seite 22: Mechanische Installation

    DEUTSCH MECHANISCHE INSTALLATION • Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. • Vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronischen Steuerungen des Fahrzeuges.

  • Seite 23: Elektrische Anschlüsse

    DEUTSCH ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Ach- ten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (min. Ø 5 mm), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten.

  • Seite 24: Funktionsbeschreibung

    Dieser USB-Eingang eignet sich für einen externen Bluetooth™ -Dongle mit kabelloser Audio-Strea- ming-Funktion und/oder zur Anpassung des DSP über eine APP auf Ihrem mobilen Endgerät. Auf der Website „www.musway.de“ finden Sie weitere Informationen oder fragen Sie Ihren Car-Au- dio-Händler. Dieser USB-Eingang ist für die Verbindung mit einem PC / Laptop-Computer geeignet, um die Funkti- onen der MUSWAY DSP-Software zur Einrichtung der DSP-Funktionen des Verstärkers zu verwalten.
  • Seite 25 DEUTSCH HIGH LEVEL INPUT 20-pol Kabeladapterstecker für die Hochpegeleingänge, REM IN/OUT etc. 1: Nicht belegt 11: Rückwärtsgang-Leuchte 2: Steuerleitung REM OUT Frontansicht 12: Steuerleitung REM IN 3: Hochpegeleingang CH 8 – 13: Hochpegeleingang CH 8 + 4: Hochpegeleingang CH 7 – 14: Hochpegeleingang CH 7 + 5: Hochpegeleingang CH 6 –...

  • Seite 26: Speaker Output

    DEUTSCH SPEAKER OUTPUT 20-poliger Kabeladapterstecker der Lautsprecherausgänge und zusätzlicher Stromversorgung 1: Batterie – 11: Batterie + 2: Batterie – Frontansicht 12: Batterie + 3: Lautsprecherausgang CH 8 – 13: Lautsprecherausgang CH 8 + 4: Lautsprecherausgang CH 7 – 14: Lautsprecherausgang CH 7 + 5: Lautsprecherausgang CH 6 –...

  • Seite 27: Pow On Sel (Einschaltauswahl)

    Einschaltsignal vom Autoradio ein-/ausschalten möchten. Weitere Informationen finden Sie auf Seite 25 und Abschnitt 6. Dieser Eingang ist für eine externe digitale Fernbedienung von MUSWAY geeignet. Auf der Website „www.musway.de“ finden Sie weitere Informationen oder fragen Sie Ihren Car-Audio-Händler. OPT IN Der Verstärker akzeptiert über seinen optischen Eingang PCM-Stereosignale bis zu einer Abtastfre-...

  • Seite 28: Typische Anwendung A

    DEUTSCH TYPISCHE ANWENDUNG A MASSE AUTORADIO SICHERUNG MASSE BATTERIE 20: Weiß LS-Ausgang 1+ LS-Ausgang 1- 10: Weiß/Schwarz 19: Weiß LS-Ausgang 2+ LS-Ausgang 2- 9: Weiß/Schwarz 18: Weiß LS-Ausgang 3+ LS-Ausgang 3- 8: Weiß/Schwarz 17: Weiß LS-Ausgang 4+ LS-Ausgang 4- 7: Weiß/Schwarz VERSTÄRKTE AUSGANGSKANÄLE CH1 - 8 16: Weiß...

  • Seite 29: Typische Anwendung B

    DEUTSCH TYPISCHE ANWENDUNG B SUBWOOFER MASSE SICHERUNG CD-PLAYER MASSE BATTERIE VOR-VERSTÄRKER STEREO-QUELLE Rear Rear Left Right Rear Rear Left Right Front Front Left Right Front Front Left Right Front Front Left Right...

  • Seite 30: Erster System Start

    Microsoft™ Windows XP, Vista, 7, 8 oder höher • Laden und speichern Sie die MUSWAY DSP-Software, bevor Sie den Verstärker an Ihren PC anschließen. • Installieren Sie den Verstärker in Ihrem Fahrzeug, bevor Sie einen Computer an ihn anschließen. • Den Zündschlüssel in die Stellung ACC oder ON drehen.
  • Seite 31 DEUTSCH DSP SOFTWARE FUNKTIONELL UND MULTILINGUAL Die PC-Software zur Steuerung des DSP bietet eine übersichtliche GUI mit der die wichtigsten Funk- tionen in einem Menü zusammengefasst sind. Als Bediensprache sind mehrere Sprachen verfügbar. EIN- UND AUSGANGSBELEGUNG Mit der umfangreichen Belegung der Ein- und Ausgänge ist jedes erdenkliche Signalrouting möglich, was dank der brückbaren Lautsprecherausgänge ungeahnte Möglichkeiten entfaltet.

  • Seite 32: Fehlerbehebung

    DEUTSCH FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Autoradios ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
  • Seite 33 DEUTSCH Fehler: Verstärker schaltet in den Schutz-Modus Ursache: Lösung: 1. Kurzschluss an den Lautsprechern bzw. Kabeln. Erneuter korrekter Anschluss 2. Überhitzung durch zu niedrige Impedanz der Lautsprecher. Höhere Impedanz wählen Neue Lautsprecheranordnung wählen 3. Mangelnde Luftzufuhr durch ungünstigen Einbau-Ort des Verstärkers. Anderer Einbauort wählen Für Luftzufuhr sorgen 4.
  • Seite 34 DEUTSCH...
  • Seite 35 DEUTSCH...
  • Seite 36 MUSWAY is a brand of Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 © Audio Design GmbH, All Rights Reserved www.musway.de...
