DEUTSCH

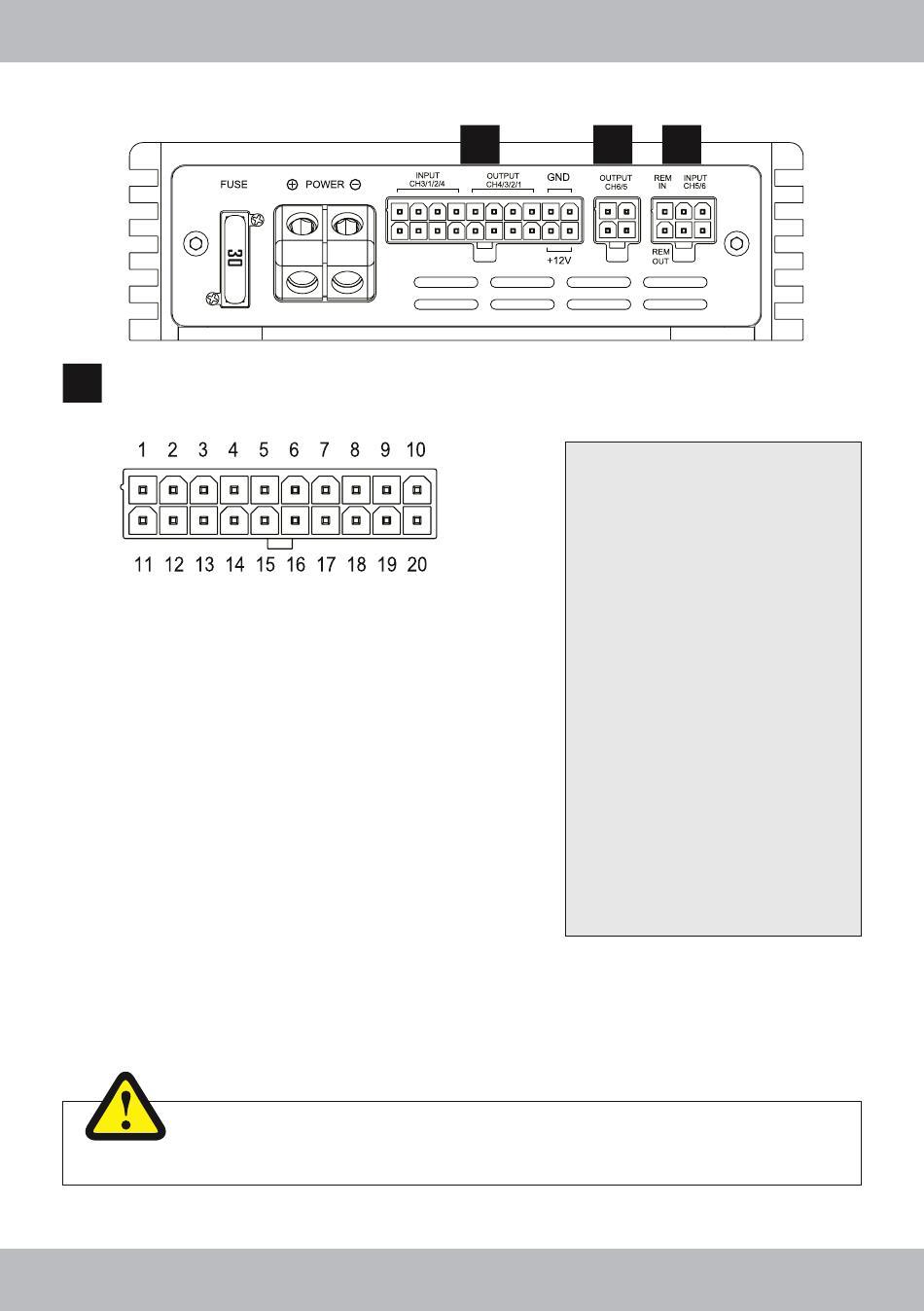

SYSTEM-STECKER
3
Anschluss für den beiliegenden ISO-Kabelbaum. Stellen Sie sicher, dass Sie nur den mitgelieferten
Original-Kabelbaum verwenden, um den Verstärker mit Ihrem zu verbinden.
HOCHPEGELEINGÄNGE CH1-4:
Schließen Sie hier die verstärkten Lautsprecherausgän-
ge an, die von vom Autoradio kommen. Die Eingangs-
empfindlichkeit ist mit dem Regler CH1/2/3/4 von 3,5
bis 11 V RMS einstellbar. In CH1 ist autom. Einschalt-
funktion (Auto-Turn-On) integriert und muss unbedingt
angeschlossen werden.
NIEDERPEGELEINGÄNGE CH1-4 (optional, nur M6
Wenn Sie den Verstärker mit Niederpegelsignalen
(z.B. mit den Vorverstärkerausgängen des Autoradios)
ansteuern möchten, beachten Sie bitte die Hinweise auf
Seite 32.
LAUTSPRECHERAUSGÄNGE CH1-4:
Schließen Sie hier Lautsprecher (2 - 4 Ohm) gemäß an
Ihrem Soundsystem an.
Wenn Sie die Lautsprecherausgänge (BTL-Modus)
brücken und die angeschlossenen Lautsprecher/ Sub-
woofer mit 4 Ohm betreiben möchten, brücken Sie die
Kanäle wie folgt:
Kanalpaar 1: SPEAKER OUT1+ (+) & SPEAKER OUT2 - (-) mit 4 Ohm
Kanalpaar 2: SPEAKER OUT3+ (+) & SPEAKER OUT4- (-) mit 4 Ohm
ACHTUNG
Die Ausgänge nicht parallel schalten, sonst kann der Verstärker beschädigt werden.
24
3
4
1:
HOCHPEGELEINGANG 3 -
11:
HOCHPEGELEINGANG 3+
2:
HOCHPEGELEINGANG 1-
12:
HOCHPEGELEINGANG 1+
3:
HOCHPEGELEINGANG 2-
13:
HOCHPEGELEINGANG 2+
4:
HOCHPEGELEINGANG 4-
14:
HOCHPEGELEINGANG 4+
5:
LAUTSPRECHERAUSGANG 4-
15:
LAUTSPRECHERAUSGANG 4+
6:
LAUTSPRECHERAUSGANG 3 -
16:
LAUTSPRECHERAUSGANG 3+
7:
LAUTSPRECHERAUSGANG 2 -
):
v2
17:
LAUTSPRECHERAUSGANG 2+
8:
LAUTSPRECHERAUSGANG 1-
18:
LAUTSPRECHERAUSGANG 1+
9:
BATTERIE-
19:
BATTERIE+
10:
BATTERIE-
20:
BATTERIE+
5
