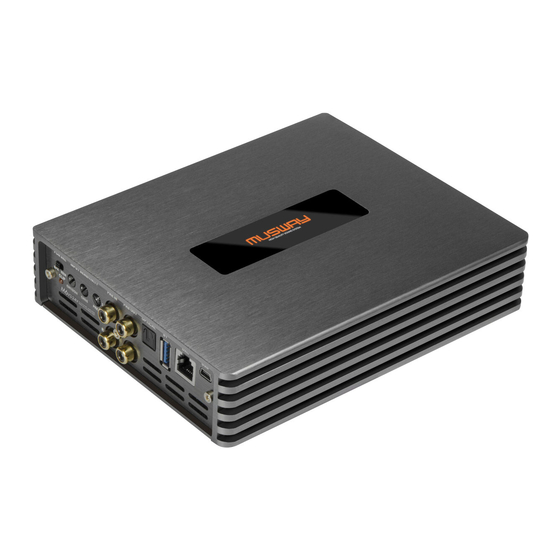

Musway M6v3 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
VERSION 1.0
M6
V3
6-CHANNEL CLASS D AMPLIFIER
WITH 8-CHANNEL DSP

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Musway M6v3

Inhaltszusammenfassung für Musway M6v3

  • Seite 1 VERSION 1.0 6-CHANNEL CLASS D AMPLIFIER WITH 8-CHANNEL DSP...

  • Seite 2: Technical Specifications

    210 W x 3 SIGNAL OUTPUTS RCA CH7/CH8 OUT: 4 V RMS Max. Declaration of Conformity Audio Design GmbH hereby declares that the MUSWAY M6 device complies with Directive 2014/53/EU. The full declaration of conformity can be viewed at www.musway.de/CE...

  • Seite 3: General Requirements

    ENGLISH DIGITAL SIGNAL PROCESSOR (32 bit Clock speed: 330 MHz) Crossover: Full / Hi Pass / Lo Pass / Band Pass Crossover type and slope: Bessel / Butterworth / Linkwitz @ 12/18/24/30/36/42/48 dB Crossover Frequency: 1 Hz step @ 20 Hz - 20 kHz Phase inversion: 0°...

  • Seite 4: Safety Instructions

    ENGLISH SAFETY INSTRUCTIONS THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION WITH A 12V ON-BOARD ELECTRI- CAL SYSTEM OF A VEHICLE. Otherwise fire hazard, risk of injury and electric shock consists. PLEASE DO NOT MAKE ANY OPERATION OF THE SOUND SYSTEM, WHICH DISTRACT YOU FROM A SAFE DRIVING.
  • Seite 5 ENGLISH MOUNT THE DEVICE AND OTHER COMPONENTS OF THE SOUND SYSTEM SUFFICIENTLY. Otherwise the device and components may get loose and act as dangerous objects, which could cause serious harm and damages in the passenger room. ENSURE NOT TO DAMAGE COMPONENTS, WIRES AND CABLES OF THE VEHICLE WHEN YOU DRILL THE MOUNTING HOLES.

  • Seite 6: Mechanical Installation

    ENGLISH MECHANICAL INSTALLATION • Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gas tank or the like. • Ensure that the chosen location provides a sufficient air circulation for the amplifier. Do not mount the device into small or sealed spaces without air circulation near by heat dispersing parts or electrical parts of the vehicle.

  • Seite 7: Electrical Interconnection

    ENGLISH ELECTRICAL INTERCONNECTION BEFORE CONNECTING For the professional installation of a sound system, car audio retail stores offers appropriate wiring kits. Ensure a sufficient profile section (at least Ø 5 mm), a suitable fuse rating and the conductivity of the cables when you purchase your wiring kit.
  • Seite 8 ENGLISH SYSTEM CONNECTOR Connector for the enclosed cable harness. Make sure that you only use the original cable that comes with the amplifier to connect the amplifier with your head unit/car stereo. HIGH LEVEL INPUT 3 - HIGH LEVEL INPUT 3+ HIGH LEVEL INPUT 1- HIGH LEVEL INPUT 1+ HIGH LEVEL INPUT 2-...
  • Seite 9 ENGLISH BATTERY TERMINALS +/-: BAT+: Connection terminal for positive (+) power supply from the car specific or ISO cable harness BAT-: Connection terminal for negative (-) power supply from the car specific or ISO cable harness These power terminals are paralleled with the POWER terminals internally. The power cables must be properly insulated to prevent electrical short.

  • Seite 10: Description Of Operation

    ENGLISH DESCRIPTION OF OPERATION 9 10 11 12 13 14 POW ON SEL (POWER ON SELECTION) The amplifier can be turned on/off by using the following methods: SPK: Slide the switch into position SPK, if you want to turn on/off the amplifier through the CH1 input channel of the high level speaker inputs and its Auto Turn-On function.

  • Seite 11: System Configuration

    This USB input is suited for the connection with a PC/laptop computer to manage the functions of the MUSWAY DSP software to set-up the DSP functions of the amplifier. The connection is USB 1.1/2.0/3.0 compatible. For downloading the software please visit “www.musway.de/dsp”.
  • Seite 12 ENGLISH TYPICAL APPLICATION A GROUND FUSE HOLDER OUT 5+ OUT 5- OUT 6+ OUT 6- SUBWOOFER BATTERY GROUND 18: White Speaker Output 1+ Speaker Output 1- 8: White / Black HEAD UNIT 17: White Speaker Output 2+ Speaker Output 2- 7: White / Black 16: White Speaker Output 3+...
  • Seite 13 ENGLISH TYPICAL APPLICATION B CD PLAYER STEREO PRE-AMPLIFIER SOURCE SUBWOOFER REM OUT GROUND FUSE HOLDER BATTERY GROUND Rear Rear Left Right Rear Rear Left Right Front Front Left Right Front Front Left Right...
  • Seite 14 Microsoft™ Windows XP, Vista, 7, 8 or higher • Download and save the MUSWAY DSP software before connecting the amplifier to your personal computer. • Install the amplifier in your vehicle before you connect a computer to it . • Turn the ignition key to the ACC or ON position.
  • Seite 15 OPTIONAL LOW LEVEL RCA ADAPTER CABLE SETS To use the input section CH1-6 with Low Level signals (e.g. with the pre-amplifier outputs from your head unit) we recommend the optional available MUSWAY Low Level RCA Adapter Cable Sets as described below: MPK-RCA6-PP*...

  • Seite 16: Troubleshooting

    ENGLISH TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct Recheck 2. The cables have no mechanical or electrical contact Recheck 3. The remote turn-on connection from the head unit to the amplifier is not correct Recheck 4.
  • Seite 17 ENGLISH ACCESSORIES DRC1 With the DRC1 remote control, it is possible to control the overall volume and the subwoofer level on the ampli- fier. You can also select the input signal, the subwoofer level channel pair and the DSP preset. A short press on the rotary knob also mutes the entire sound system.

  • Seite 18: Technische Daten

    3CH - (Gebrückt 1/2; 3/4; 5/6) @ 4 Ω: 210 W x 3 SIGNALAUSGÄNGE RCA/Cinch Vorverstärkerausgänge CH7/CH8: 4 V RMS Max Konformitätserklärung Hiermit erklärt die Audio Design GmbH, dass das Gerät MUSWAY M6 der Richtlinie 2014/53/EU ent- spricht. Die vollständige Konformitätserklärung ist einzusehen unter www.musway.de/CE...

  • Seite 19: Allgemeine Anforderungen

    DEUTSCH DIGITALER SIGNAL PROZESSOR (32 bit, 330 MHz) Frequenzweichen: Vollbereich / Hochpass / Tiefpass / Bandpass Frequenzweichentyp/Flankensteilheit: Bessel / Butterworth / Linkwitz @ 12/18/24/30/36/42/48 dB Frequenz: 1 Hz Schritte @ 20 Hz - 20 kHz Phasenverschiebung: 0° / 180° Ausgangsequalizer: 31-Band Parametrischer Equalizer: ±12 dB Abstand Laufzeitkorrektur: 0 - 692 cm...

  • Seite 20: Sicherheitshinweise

    DEUTSCH SICHERHEITSHINWEISE DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen. BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜHREN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die Ihre Aufmerksamkeit län- gere Zeit in Anspruch nehmen.
  • Seite 21 DEUTSCH BEIM BOHREN VON LÖCHERN, BESTEHENDE KOMPONENTEN, LEITUNGEN UND KABEL DES FAHR- ZEUGS NICHT BESCHÄDIGEN. Wenn Sie bei der Installation Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf die Kraftstoffleitungen, den Benzintank, elektrische Kabel und andere Leitungen nicht zu beschädigen, zu berühren oder zu blockieren.

  • Seite 22: Mechanische Installation

    DEUTSCH MECHANISCHE INSTALLATION • Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. • Vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronischen Steuerungen des Fahrzeuges.

  • Seite 23: Elektrische Anschlüsse

    DEUTSCH ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Ach- ten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (min. Ø 5 mm), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten.
  • Seite 24 DEUTSCH SYSTEM-STECKER Anschluss für den beiliegenden ISO-Kabelbaum. Stellen Sie sicher, dass Sie nur den mitgelieferten Original-Kabelbaum verwenden, um den Verstärker mit Ihrem zu verbinden. HOCHPEGELEINGANG 3 - HOCHPEGELEINGANG 3+ HOCHPEGELEINGANG 1- HOCHPEGELEINGANG 1+ HOCHPEGELEINGANG 2- HOCHPEGELEINGANG 2+ HOCHPEGELEINGÄNGE CH1-4: HOCHPEGELEINGANG 4- Schließen Sie hier die verstärkten Lautsprecherausgän- HOCHPEGELEINGANG 4+ ge an, die von vom Autoradio kommen.

  • Seite 25: Hochpegeleingänge Ch5 & Ch6 / Rem In-Out

    DEUTSCH BATTERIEANSCHLÜSSE +/-: BAT+: Anschlussklemme für + Stromversorgung aus dem fahrzeugspezifischen oder ISO-Kabelbaum BAT-: Anschlussklemme für - Stromversorgung aus dem fahrzeugspezifischen oder ISO-Kabelbaum Diese Stromanschlüsse sind intern mit den POWER-Anschlüssen parallel geschaltet. Die Stromka- bel müssen ordnungsgemäß isoliert sein, um einen Kurzschluss zu vermeiden. ACHTUNG Diese Verbindung ist nicht für die direkte Verbindung mit der Fahrzeugbatterie geeignet.

  • Seite 26: Funktionsbeschreibung

    DEUTSCH FUNKTIONSBESCHREIBUNG 9 10 11 12 13 14 POW ON SEL (EINSCHALTAUSWAHL) Der Verstärker kann mithilfe der folgenden Methoden ein- und ausgeschaltet werden: SPK: Schieben Sie den Schalter in Position SPK, wenn Sie den Verstärker über CH1 und dessen automatische Einschaltfunktion ein-/ausschalten möchten. Weitere Informationen finden Sie auf Seite 24 und Abschnitt 3.

  • Seite 27: Systemkonfiguration

    Website „www.musway.de“ finden Sie weitere Informationen oder fragen Sie Ihren Car-Audio- Händler. Dieser Eingang ist für eine externe digitale Fernbedienung von MUSWAY geeignet. Auf der Website „www.musway.de“ finden Sie weitere Informationen oder fragen Sie Ihren Car-Audio-Händler. Dieser USB-Eingang ist für die Verbindung mit einem PC / Laptop-Computer geeignet, um die Funkti- onen der MUSWAY DSP-Software zur Einrichtung der DSP-Funktionen des Verstärkers zu verwalten.

  • Seite 28: Typische Anwendung A

    DEUTSCH TYPISCHE ANWENDUNG A MASSE SICHERUNG LS-Ausgang 5+ LS-Ausgang 5- LS-Ausgang 6+ LS-Ausgang 6- SUBWOOFER BATTERIE MASSE 18: Weiß LS-Ausgang 1+ LS-Ausgang 1- 8: Weiß/Schwarz AUTORADIO 17: Weiß LS-Ausgang 2+ LS-Ausgang 2- 7: Weiß/Schwarz 16: Weiß LS-Ausgang 3+ LS-Ausgang 3- 6: Weiß/Schwarz 15: Weiß...

  • Seite 29: Typische Anwendung B

    DEUTSCH TYPISCHE ANWENDUNG B CD PLAYER VOR-VERSTÄRKER STEREO-QUELLE SUBWOOFER MASSE SICHERUNG BATTERIE MASSE Rear Rear Links Rechts Rear Rear Links Rechts Front Front Links Rechts Front Front Links Rechts...

  • Seite 30: Erster System Start

    Microsoft™ Windows XP, Vista, 7, 8 oder höher • Laden und speichern Sie die MUSWAY DSP-Software, bevor Sie den Verstärker an Ihren PC anschließen. • Installieren Sie den Verstärker in Ihrem Fahrzeug, bevor Sie einen Computer an ihn anschließen. • Den Zündschlüssel in die Stellung ACC oder ON drehen.

  • Seite 31: Niederpegeleingang Ch1- 6 (Optional)

    Wenn der Verstärker eingangsseitig auf den Kanälen 1-6 (CH1-6) mit Niederpegelsignalen, z.B. mit den Vor- verstärkerausgängen des Autoradios verbunden werden soll, empfehlen wir zur Verkabelung die optional er- hältlichen MUSWAY RCA/Cinch-Adapterkabelsets wie folgt: MPK-RCA6-PP* Dieses zweiteilige Set eignet sich ideal für ein bereits vorhandenes Soundsystem mit einem M6 DSP-Ver- stärker, der über fahrzeugspezifische ISO-Kabel (MPK-ISO25 oder MPK-ISO50) angeschlossen ist.

  • Seite 32: Fehlerbehebung

    DEUTSCH FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Autoradios ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
  • Seite 33 DEUTSCH ZUBEHÖR DRC1 Mit der DRC1 Fernbedienung ist es möglich, am Verstärker die Gesamtlautstärke und den Subwoofer-Pegel zu regeln. Zudem kann das Eingangssignal, das Kanalpaar für den Subwooferpegel sowie das DSP-Preset aus- gewählt werden. Durch kurzes Drücken auf den Drehknopf ist ebenfalls eine Stummschaltung des kompletten Soundsystems möglich.
  • Seite 34 DEUTSCH...
  • Seite 35 DEUTSCH...
  • Seite 36 MUSWAY is a brand of Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 © Audio Design GmbH, All Rights Reserved www.musway.de...
