Grundlegende Arbeiten Mit Der Tischsäge - Evolution Fury 5 Originalbetriebsanleitung

www.evolutionpowertools.com
Bitte beachten Sie: Die extrudierte Aluminiumstirnplatte
der Gehrungslehre sollte so eingestellt sein, dass sie nahe
am Blattschutz ist, diesen aber nicht berührt. Justieren Sie
durch Lösen der beiden Flügelmuttern und Verschieben
der Stirnplatte in die erforderliche Position. Ziehen Sie die
Flügelmuttern wieder fest.
6. Anti-rückstoßvorrichtung
Beim Schneiden von Dünnblech oder dünnwandigem
Kastenprofil-Material (maximale Dicke 3mm beim
Stahlschneiden) kann ggf. die Anti-Rückstoßvorrichtung
eingesetzt werden. Siehe Abb. 24. Stellen Sie mittels
Justiergriff und –knauf die beste Position ein.
Bitte beachten Sie: Justieren Sie die Anti-Rückstoßvorrichtung
so, dass der Kopf das zu schneidende Material nicht ganz
berührt. Dies gelingt, indem Sie das zu schneidende Material
mit der Anti-Rückstoßvorrichtung sanft einklemmen und dann
den Kopf eine Viertel- bis eine halbe Drehung zurückschieben.
GruNdLEGENdE ArBEITEN MIT dEr TISChSÄGE
AChTuNG! Versuchen Sie keine freihändigen Schnitte
am Gerät. Benutzen Sie stets geeignete Führungen oder
Anschläge, damit das Sägeblatt möglichst wenig festklemmt
und zurückschlägt. Das Sägeblatt sollte etwa 3mm durch das
zu schneidende Material vorstehen. Justieren Sie die Höhe des
Blatts wie oben beschrieben. Das Gerät ist nicht zum Schneiden
von Falzen oder im Werkstück beendeten Nuten geeignet.
Bei Bedarf kann ein Staubsauger oder eine Werkstattstaub-
Absaugvorrichtung an die Absaugöffnung auf der Rückseite
des Geräts angeschlossen werden. Siehe Abb. 25.
Bitte beachten Sie: Justieren Sie den Schutz zum Gehrungs-,
Neigungs- o. Kappschneiden gemäß Montage 8.
1. Querschneiden
Stellen Sie die Gehrungslehre auf 0° ein und sichern Sie sie
mit dem vertikalen Griff. Positionieren Sie sie im gewünschten
'T'-Schlitz und justieren Sie die Gehrungsstirnplatte wie
oben beschrieben. Führen Sie das Schnitt-material an die
Gehrungslehren-Stirnplatte. Schalten Sie die Säge ein und
lassen Sie sie volle Drehzahl erreichen, bevor Sie den Schnitt
ausführen. Siehe Abb. 26.

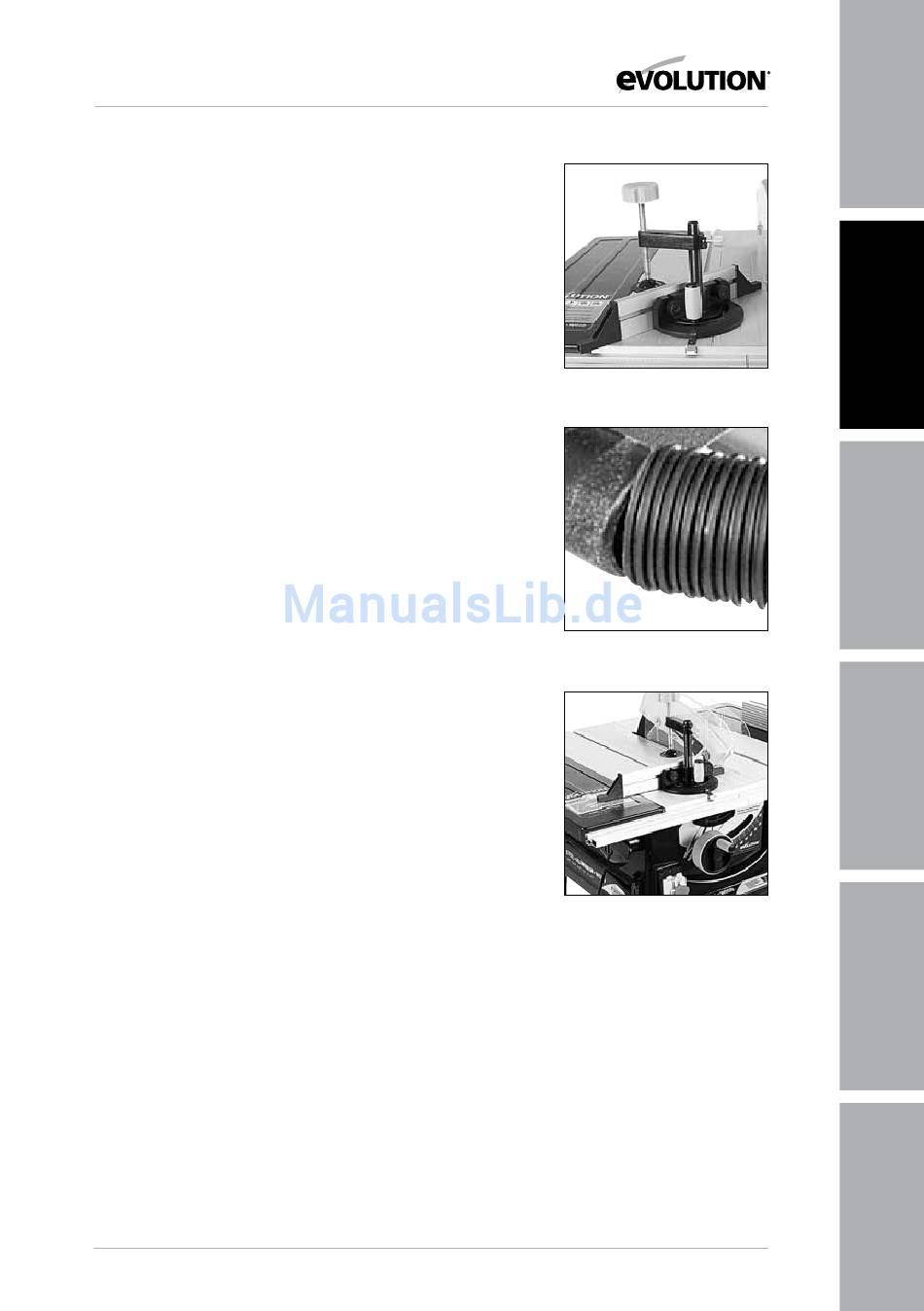

Abb 24
Abb 25
Abb 26
