Evolution Fury 5 Originalbetriebsanleitung Seite 19

www.evolutionpowertools.com
2. Befestigen des hauptkörpers am Ständer
Achtung! Dieses Gerät ist schwer; wenn Sie es an der Basis
befestigen, lassen Sie sich von einer kompetenten Person
helfen. Der Hauptkörper der Säge kann nun mithilfe der vier
mitgelieferten Schrauben, Unterlegscheiben und Muttern am
Ständer befestigt werden. Die Säge muss richtig herum am
Ständer befestigt werden. Die Schrauben gehen durch die vier
Eckmontagelöcher des Geräts und die vier Ecklöcher
im Ständer. Siehe Abb. 5.
3. Tischverlängerungen
Bitte beachten Sie: Die Pressstahl-Tischverlängerungen sind
nicht gespiegelt und passen an beide Seiten des Geräts. Jedoch
sollte das einzelne Loch im Ende der Verlängerungen zur
Vorderseite des Sägetischs zeigen.
1. Befestigen Sie die vier Klammerstreben mittels 6mm
Sechskantschrauben mit einer Unterlegscheibe unter dem
Schraubenkopf sowie der Mutter an den Tischverlängerungen.
Positionieren Sie die erste Strebe im ersten Schlitz. Positionieren
Sie die hintere Strebe in dem einzelnen Schlitz hinter der
Verlängerung. Ziehen Sie beide Streben in der Mitte ihres
jeweiligen Schlitzes fest. Siehe Abb. 6.
2. In der rechten und linken Tischkante sind KäAbbmuttern
integriert. Befestigen Sie die Tischverlängerungen (einzelnes
Loch nach vorn) am Tischoberteil mittels der ø5mm
Innensechskantschrauben und Unterlegscheiben.
3. Stellen Sie sicher, dass die Sägetischkante und
Verlängerungstischkante miteinander fluchten. Ziehen Sie die
ø5mm Innensechskantschrauben fest. Siehe Abb. 7.
4. Positionieren Sie jede Klammerstrebe an ihrem
Körpermontage-Werkzeugrevolver mittels einer geraden Kante
o. dgl., die über den Tisch und die Verlängerung gelegt wird, um
die Ausrichtung zu sichern. Sichern Sie jede Klammerstrebe an
ihrem Werkzeugrevolver mittels der Sechskant-Treibschraube.
Die Schraube schneidet selbst ein Gewinde in den
Werkzeugrevolverschlitz. Siehe Abb. 8.
5. Eine letzte Feineinstellung und –ausrichtung
der Tischverlängerungen ist durch Neupositionieren
der betreffenden Befestigungsschrauben in ihren
Schlitzen möglich.

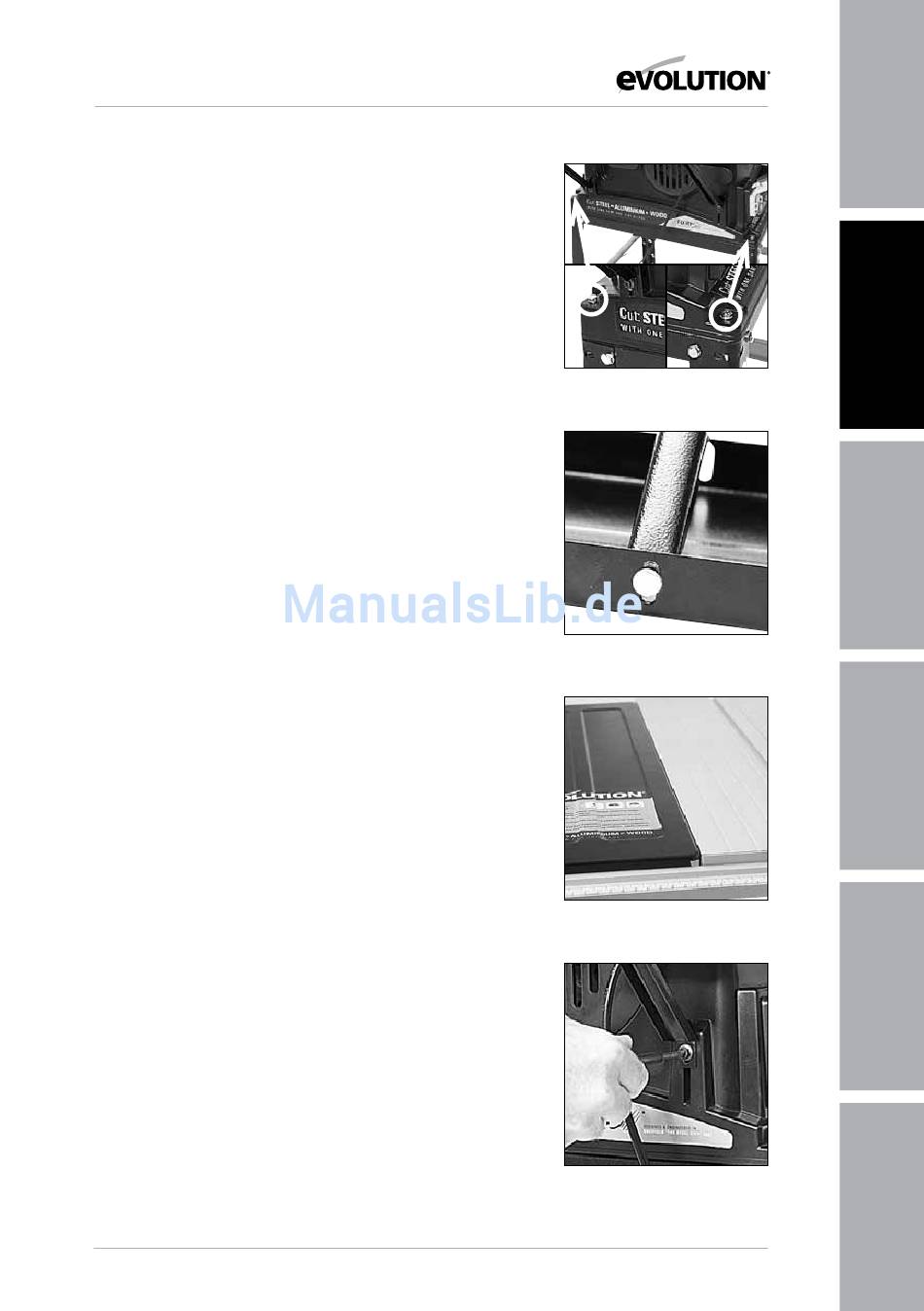

Abb 5
Abb 6
Abb 7
Abb 8
