www.evolutionpowertools.com
hinweis: Die Parallelkantenführung kann an beiden Seiten der
Grundplatte angebracht werden und darf nur montiert und eingestellt
werden, wenn die Maschine von der Spannungsversorgung getrennt ist.
• Stellen Sie die Parallelkantenführung so ein, dass sie sich im
erforderlichen Abstand vom Sägeblatt befindet und ziehen Sie die
Rändelschraube an. Prüfen Sie, ob die Parallelkantenführung parallel
zum Sägeblatt ist.
Einstellen der Schnitttiefe
• Lösen Sie die Arretierungsschraube zur Tiefeneinstellung (Abb. 5),
um die erforderliche Schnitttiefe einzustellen.
• An der Tiefenhalterung findet sich eine Skala und eine
Indexmarkierung zur Erleichterung der Einstellung ist Teil der oberen
Schutzabdeckung der Maschine.
• Einstellen der Schneidetiefe, die der Dicke des Werkstücks. Weniger als
eine volle Zahn der Messerzähne unter dem Werkstück sichtbar sein.
hinweis: Stellen Sie immer sicher, dass sich keine Hindernisse unter
der Arbeitsfläche befinden, welche die Einstellung der Schnitttiefe
beeinflussen könnten.
• Ziehen Sie die Arretierungsschraube zur Tiefeneinstellung an, um die
erforderliche Position zu arretieren.
Einstellen des Schnittwinkels
• Lösen Sie die Winkelarretierungsschraube an der Vorderseite der
Säge (Abb. 6).
• Kippen Sie das Sägeblatt im erforderlichen Winkel (Abb. 7).
• Ziehen Sie die Winkelarretierungsschraube fest an.
hinweis: Am Winkelarretierungssegment befindet sich eine Winkelskala
(0 - 45 ) zur Erleichterung der Einstellung.
0 0
(<10.2) hINwEISE ZuM BETrIEB
Führen Sie bei jeder Verwendung der Maschine routinemäßige
Sicherheitsprüfungen durch.
Stellen Sie sicher, dass alle Schutzabdeckungen richtig funktionieren
und ziehen Sie dann alle Einstellgriffe/-schrauben fest an.
Stellen Sie sicher, dass das Sägeblatt fest und richtig montiert ist. Stellen
Sie auch sicher, dass das richtige Sägeblatt für das zu schneidende
Material montiert ist.
Stellen Sie die Unversehrtheit des Netzkabels sicher.
Wo möglich sollten Sie das Werkstück immer fest einspannen,
beispielsweise in eine Werkbank oder zwischen Sägeböcken. (10.2>)
dEr EIN/AuS-SChALTEr
(5.4)
Diese Maschine ist mit einem Sicherheitsstartschalter ausgestattet.
(Abb. 8)

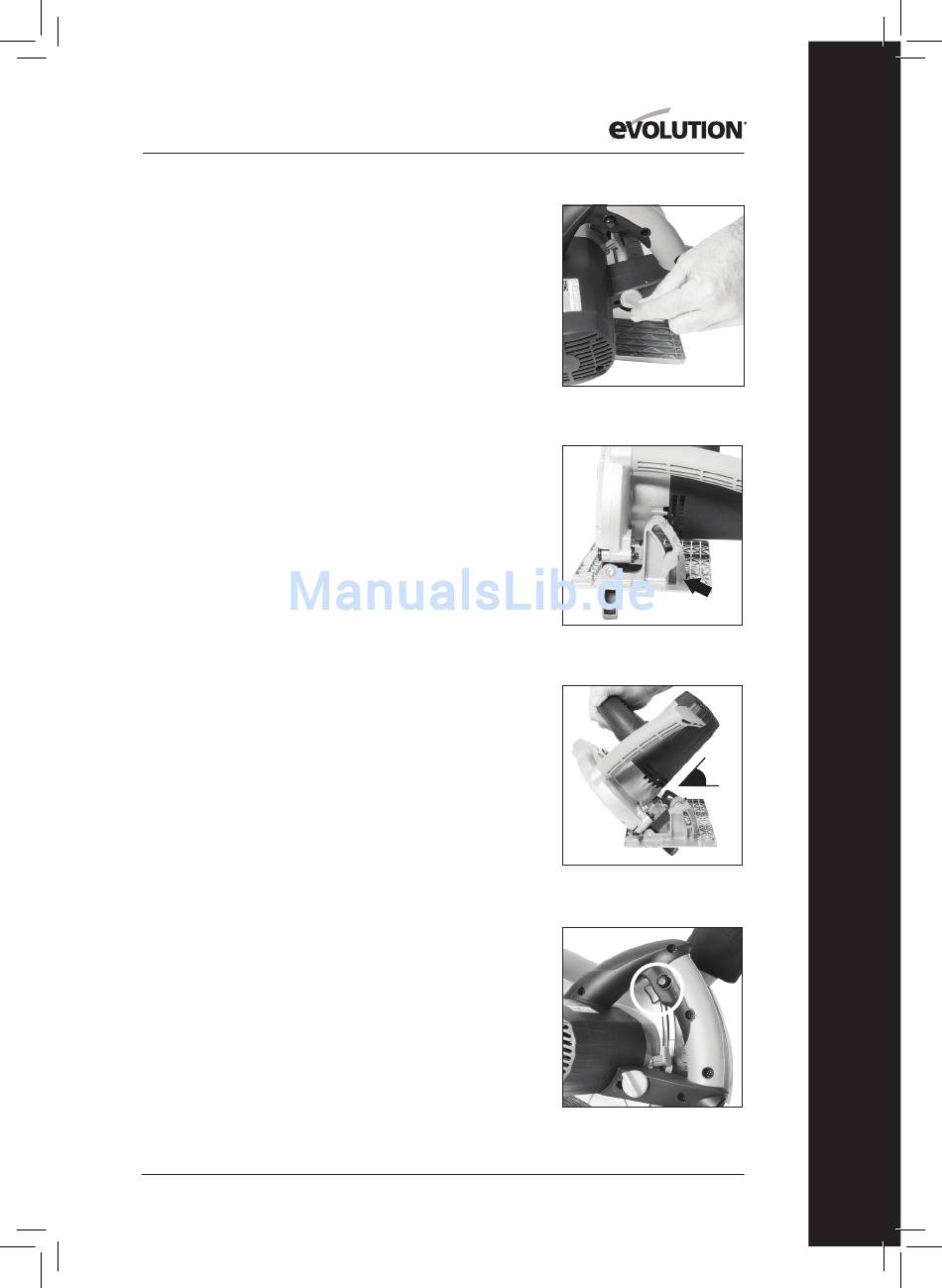

Abb. 5
Abb. 6
Abb. 7
Abb. 8
