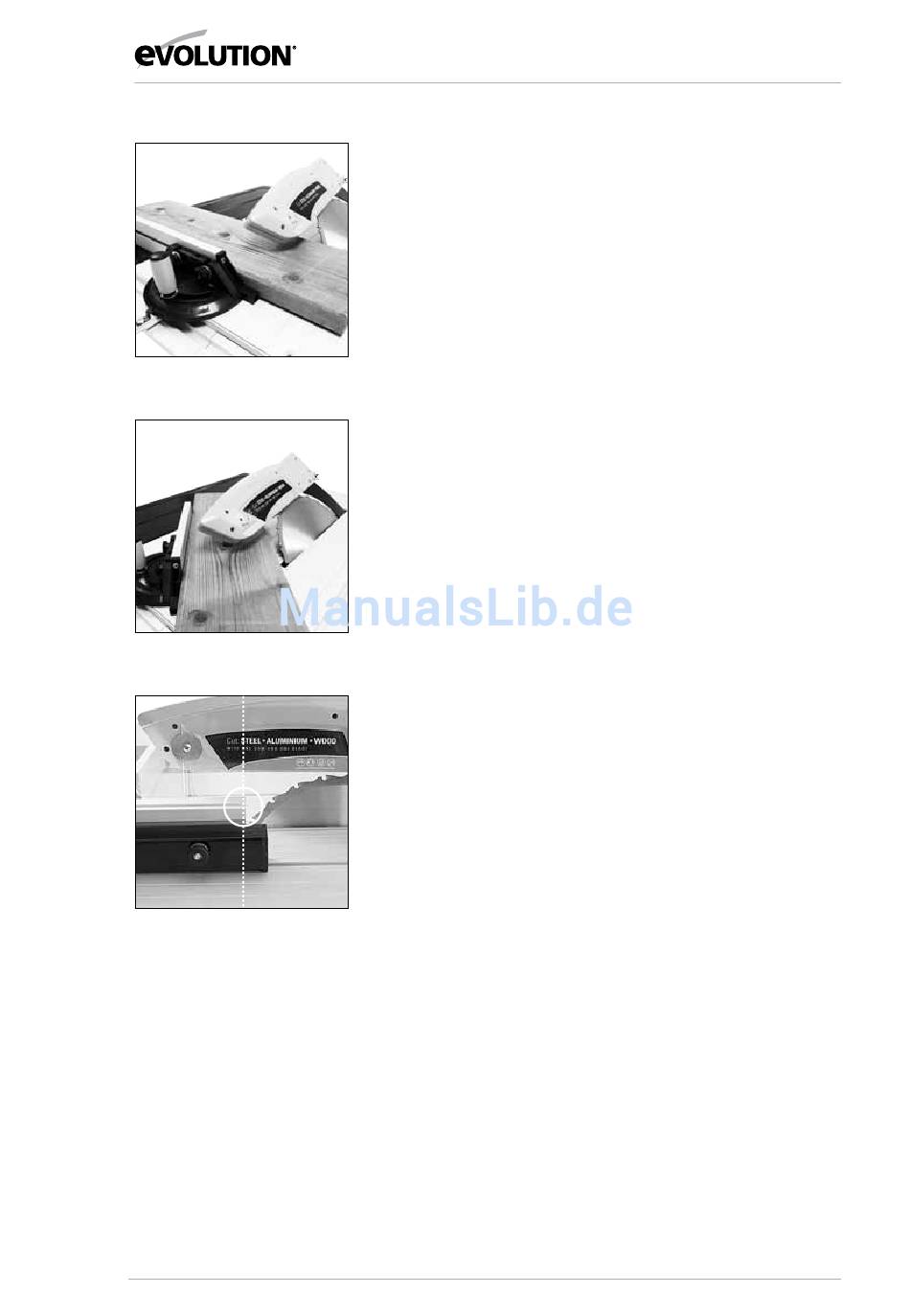

Abb 27
Abb 28
Abb 29
Bitte beachten Sie: Justieren Sie den Schutz zum Gehrungs-,
Neigungs- o. Kappschneiden gemäß Montage 8.
2. Gehrungsquerschneiden
Dies bezeichnet das Schneiden des Materials in jedem Winkel
außer 90°. Stellen Sie die Gehrungslehre auf den gewünschten
Winkel ein, ziehen Sie sie fest und fahren Sie wie beim obigen
Querschneiden fort.
3. Neigungsquerschneiden
Dies ist das gleiche wie Querschneiden, aber das Blatt ist in
einem Winkel geneigt. Neigen Sie das Blatt in den gewünschten
Winkel, wie zuvor beschrieben, und stellen Sie es fest. Stellen Sie
die Gehrungslehre auf 0° ein und justieren Sie die Stirnplatte,
so dass sie das Sägeblatt beim Passieren nicht berührt oder mit
ihm kollidiert. Führen Sie das Material an die Gehrungslehre
und nehmen Sie den Schnitt vor. Siehe Abb. 27.
4. Verbund-Gehrungsschneiden
Verbund-Gehrungsschneiden ist eine Kombination aus
Gehrungsschneiden und Neigungsquerschneiden. Stellen
Sie Gehrungslehre und Sägeblatt auf die gewünschten Winkel
ein. Stellen Sie sie fest. Überprüfen Sie, dass die Gehrungslehre
das Sägeblatt ohne Kollision passiert. Justieren Sie die
Gehrungslehren-Stirnplatte, falls notwendig. Siehe Abb. 28.
Führen Sie das Material an die Gehrungslehre und
nehmen Sie den Schnitt vor.
5. wiederholungsquerschneiden
Dies betrifft das Schneiden einer Anzahl Stücke auf die gleiche
Länge, ohne jedes Stück markieren zu müssen.
Bitte beachten Sie: Wir empfehlen die Ausführung des
Wiederholungsquerschneidens unter Positionierung der
Gehrungslehre auf der linken und des Parallelanschlags
auf der rechten Seite des Geräts. Siehe Abb. 29. Der
Parallelanschlag kann als Längenanschlag dienen,
wenn er korrekt eingestellt und justiert ist.
Bitte beachten Sie: Richten Sie die Rückseite des Anschlags
mit der Vorderseite des Sägeblatts aus. Dies ermöglicht dem
Material einen Abstand, wenn es sich durch das Sägeblatt
bewegt. Führen Sie das zu schneidende Material an die
Gehrungslehre und den Parallelanschlag. Halten Sie Material
und Gehrungslehre mit Ihrer linken Hand. Schieben Sie das
Werkstück sanft durch die Säge. Benutzen Sie bei Bedarf mit der
Rechten einen Schiebestock, um das Werkstück auf der rechten
Seite des Blatts zu führen.
