Evolution Fury 5 Originalbetriebsanleitung Seite 22

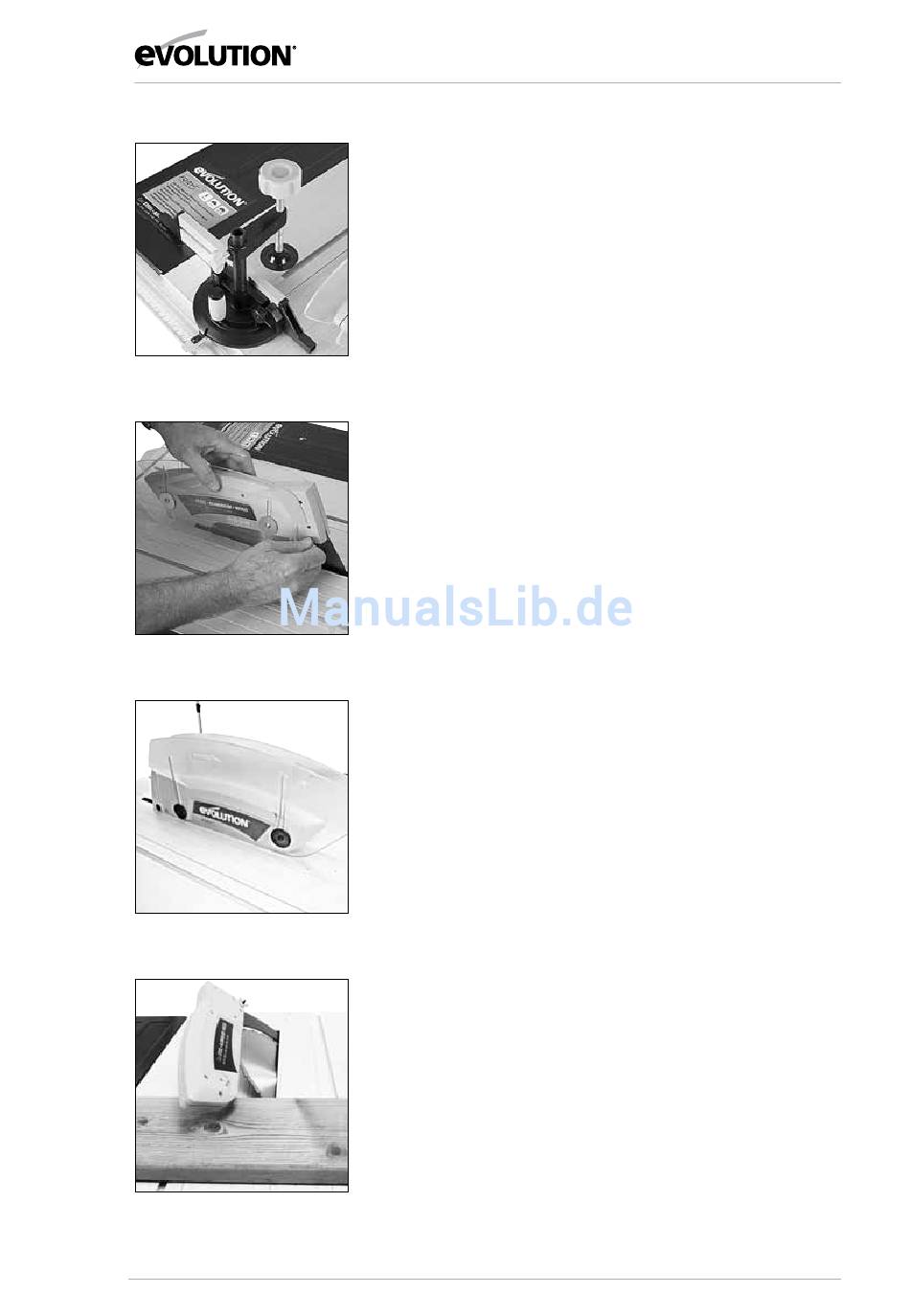

Abb 15
Abb 16
Abb 17A
Abb 17B
Dreht man den Feststellgriff gegen den Uhrzeigersinn, lässt sich
der Gehrungslehrenwinkel einstellen. Mittels Winkelmesserskala
und –zeiger stellen Sie die Lehre auf den gewünschten Winkel
ein. Nach Einstellen des gewünschten Winkels ziehen Sie den
vertikalen Griff fest.
Bitte beachten Sie: Die Anti-Rückstoßvorrichtung sollte
nur bei Bedarf eingesetzt werden (z. B. bei dünnem
Plattenmaterial oder dünnwandigem Metallrohr etc.).
Bewahren Sie sie ansonsten für später vom Gerät
getrennt auf. Die Anti-Rückstoßvorrichtungssäule passt
in den Gehrungslehresockelstecker und wird von einer
Feststellschraube gehalten. Siehe Abb. 15. Zum Einsetzen und
Entnehmen der Säule muss die Gehrungslehren-Stirnplatte für
den Zugriff auf die Feststellschraube entfernt werden.
8. Oberer Blattschutz
Der obere Blattschutz muss auf
den Spaltkeil des Geräts gesetzt werden.
Achtung! Zum Einbau des Blattschutzes
trennen Sie das Gerät vom Netz.
1. Heben Sie das Blatt vollständig an,
um den Spaltkeil ganz freizulegen.
2. Der Schutzfixierstift muss durch das Loch im Spaltkeil sowie
die Unterlegscheibe und Flügelmutter an der Seite positioniert
werden. Der Blattschutz muss sich leicht und problemlos auf
und ab bewegen, ziehen Sie also diese Flügelmutter nicht zu
fest. Siehe Abb. 16.
3. Überprüfen Sie die Bewegung des Blattschutzes. Er muss
korrekt arbeiten und das Blatt auf den Seiten sowie oben
vollständig abdecken.
4. Senken Sie das Sägeblatt etwas und überprüfen Sie erneut
die Funktion des Blattschutzes.
5. Wenn der Blattschutz im gesamten Höhenverstellbereich
des Blatts arbeitet, prüfen Sie, ob Blattschutz und
Seitenabdeckungen mit der Tischoberseite bei vollständiger
Blattsenkung in Kontakt sind. Siehe Abb. 17A.
Bitte beachten Sie: Schutzeinstellung für Neigungs-,
Gehrungs- & Kappschnitte. Dazu muss die linke oder
beide Blattseitenabdeckung eventuell entfernt werden.
Siehe Abb. 17B.
