Evolution Fury 5 Originalbetriebsanleitung Seite 18

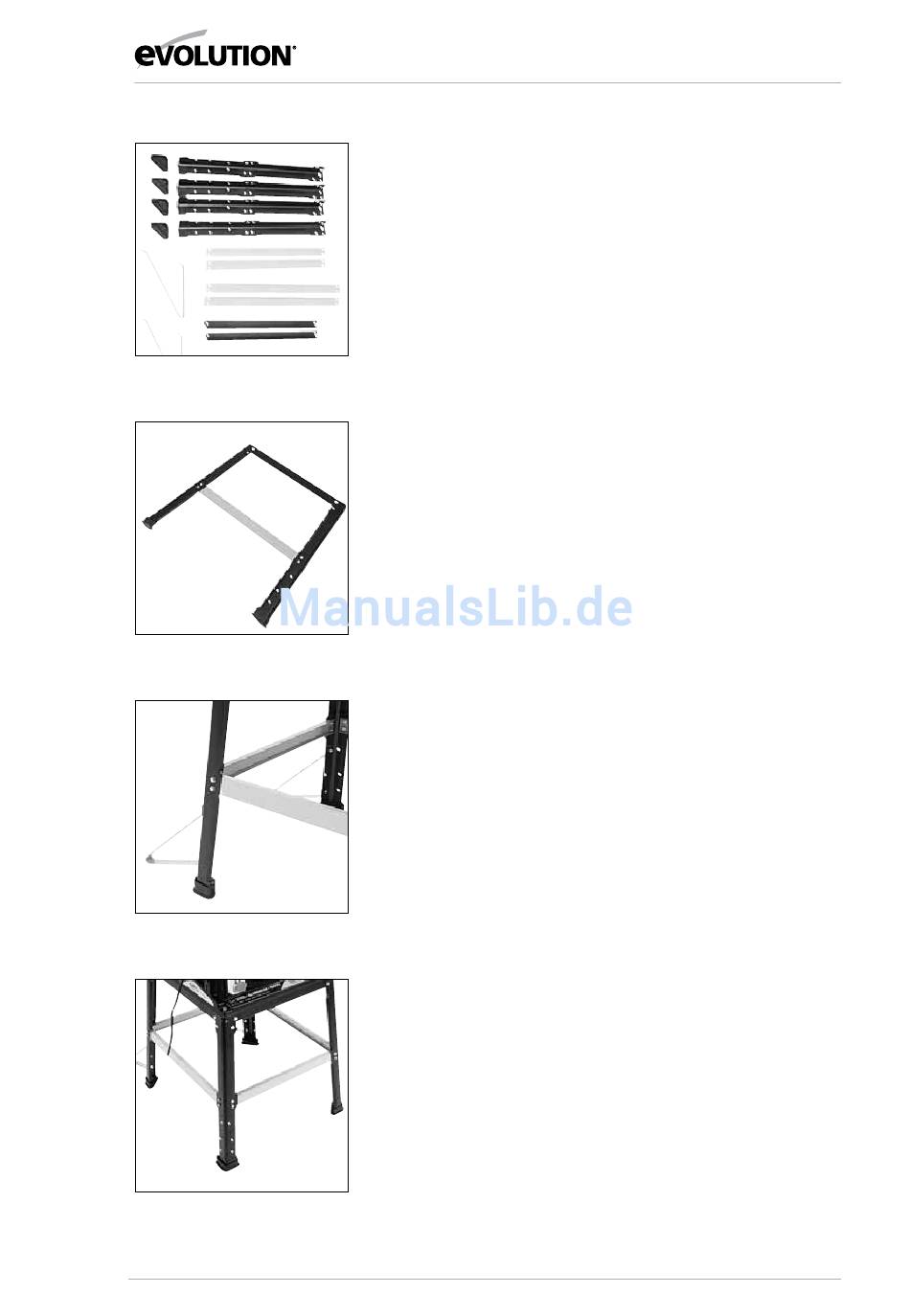

Abb 1
Abb 2
Abb 3
Abb 4
MONTAGE
1. Montage des Tischständers
hinweis: Dieser Vorgang kann durch das Studium der Bilder
von einer montierten Maschine als auf dem Original-Box-
Verpackung gefunden unterstützt werden.
Es sind acht Querstücke beigelegt (Abb. 1). Die schwarzen
Querstücke sind für den oberen Teil des Ständers, die grünen für
die mittlere Befestigung. Die Querstücke liegen paarweise vor,
jeweils zwei lange und zwei kurze von jeder Farbe.
Identifizieren Sie alle Teile,
bevor Sie mit der Montage fortfahren.
1. Befestigen Sie die elastischen Gummifüße an den vier
Schenkeln. Die zwei umgedrehten Metallklappen sind
in die zwei 25mm-Schlitze unten am Gummifuß zu
schieben, der dann um das untere Ende des Schenkels
herum geformt werden kann.
2. Nehmen Sie zwei Schenkel, ein langes oberes Querstück
und ein langes grünes Querstück. Befestigen Sie das obere
Querstück mit einer 6 mm Sechskantschraube auf jedem
Schenkel. Die Passnase muss am Querstück in den rechteckigen
Schlitz oben am Schenkel einrasten. Befestigen Sie das grüne
Querstück mit vier 6mm Sechskantschrauben. Dieses Querstück
hat schräge Enden für die Schenkelspreizung. Prüfen Sie, ob es
korrekt sitzt und die Schräge nach oben zeigt. Ziehen Sie die
Schrauben jetzt noch nicht fest. Dieser Zusammenbau wird zu
einer Seite des Ständers und sollte wie ein "A" mit abgeflachter
Spitze aussehen. Siehe Abb. 2.
3. Wiederholen Sie die obigen Schritte mit der zweiten Seite.
4. Nehmen Sie die übrigen zwei oberen Querstücke und
zwei grünen Querstücke und fügen Sie damit die Seiten zur
rechteckigen Basis des Tischständers zusammen. Stellen Sie
sicher, dass die von den oberen Querstücken an jeder Ecke des
Ständers geformten Anbringungslöcher miteinander fluchten.
Die Montageschrauben des Geräts können dort als Hilfe beim
Ausrichten lose eingesteckt werden (vorn ø6mm x 30mm,
hinten ø6mm x 55mm).
5. Befestigen Sie die zwei Auslegerklammern an einer
Schmalseite. Dies wird der hintere Teil des Ständers. Sie sorgen
für zusätzliche Stabilität und Sicherheit beim Betrieb der Säge.
Siehe Abb. 3. Sind Sie schließlich mit dem Aufbau zufrieden,
ziehen Sie alle Muttern und Schrauben fest und entfernen Sie
die Montagebolzen aus den Ecklöchern. Siehe Abb. 4.
