Evolution Fury 5 Originalbetriebsanleitung Seite 24

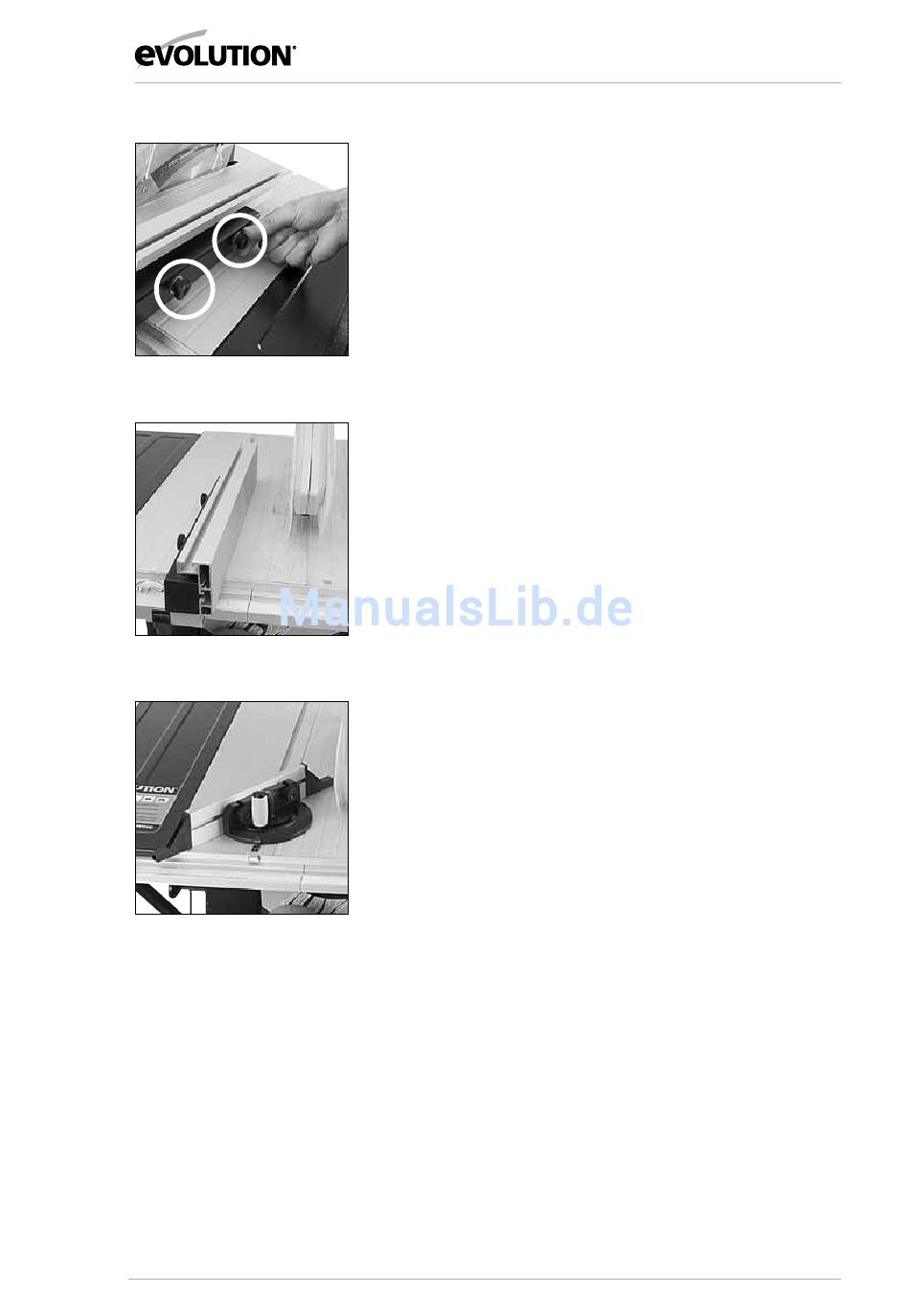

Abb 21
Abb 22
Abb 23
4. Parallelanschlagsführung
Der Parallelanschlag kann auf jeder Seite des
Sägeblatts positioniert werden und wird mittels
Feststellhebel festgestellt. Zum Feststellen nach
unten drücken, zum Lösen nach oben ziehen.
Bitte beachten Sie: Die Parallelanschlagsführung enthält eine
Lupe als Ablesehilfe für die Messskala auf der Anschlagsschiene.
Vorwärts- und Rückwärtsjustierung des Parallelanschlags
ist möglich. Lösen Sie die beiden Flügelmuttern und schieben
Sie den Aluminiumstrang in die gewünschte Position.
Ziehen Sie die Flügelmuttern wieder fest.
Bitte beachten Sie: Wir empfehlen, den Parallelanschlag
normalerweise so einzustellen, dass die Rückseite der Führung
mit der Rückseite des Blatts, wo es aus dem Tisch erscheint, plan
ist. Siehe Abb. 21.
Bitte beachten Sie: Wenn der Parallelanschlag auf der linken
Seite des Sägeblatts eingesetzt wird, muss der Aluminiumstrang
auf der rechten Seite des Stahlgehäuse-Abschnittträgers neu
positioniert werden.
Lösen Sie die zwei Flügelmuttern und entfernen Sie den
Aluminiumstrang unter Belassung der Schrauben. Positionieren
Sie den Strang neu auf der rechten Seite des Stahlträgers und
bringen Sie die Flügelmuttern wieder an. Siehe Abb. 22.
Justieren Sie wie oben angegeben. Denken Sie daran, die
ursprüngliche KonAbburation wieder herzustellen, wenn
sich der Parallelanschlag in der normalen (rechtsseitigen)
Betriebsposition befindet.
5. Gehrungslehre
Die Gehrungslehre kann auf beiden Seiten des Tisches
eingesetzt werden und bewegt sich in zwei umgekehrten
T-Schlitzen in der Tischoberseite.
Drehen Sie den vertikalen Griff gegen den Uhrzeigersinn,
um die Gehrungslehre zu lösen, und justieren Sie sie auf den
erforderlichen Winkel. Drehen Sie den Griff im Uhrzeigersinn,
um den Gehrungslehre im gewählten Winkel festzustellen.
Siehe Abb. 23.
